惠州地区10kV惠龙线中压架空线路网架完善#20杆整改技术措施

发表时间：2020/9/3   来源：《基层建设》2020年第10期   作者：刘颖 刘燕秋
[导读]

        惠州供电局惠州  516001
        惠州地区10kV惠龙线中压架空线路网架完善工程，设计风速v=30m/s,导线LGJ-240/30,单回路设计，导线放线安全系数k=8。

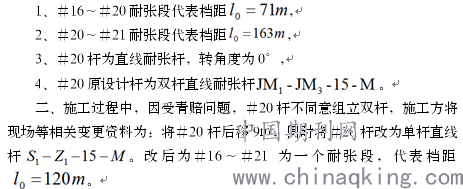

        一、原设计#16～#20为一个耐张段，#20～#21为弧立档。

        改后出现以下几个不满足该杆设计要求。
        1.导线出现上拔
        #20杆水平档距为123m，垂直档距为79m。经验算该杆导线在临界上拔状态,该杆导线上拔，不满足直线杆设计要求.
        2、导线的线间距离不满足

        该杆横担结构长度不满足导线的线间距离
        3、水泥杆弯距不满足
        由于该杆无打拉线，水泥杆强度M弯距为73.5T，线路使用档距为134m。
        该档线路档距为172m>134m。不满足水泥杆弯距。
        三、#20杆技术计算措施：

        该杆实际水平档距为123m，垂直档距为65m
        该杆水平档距无法满足设计要求。

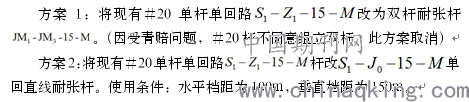

        采取措施：在#20往#19杆28m位置重新组立一基#19+1 水泥杆。见附图。
        改后该杆水平档距为100m，垂直档距为44m，满足该杆水平档距要求。

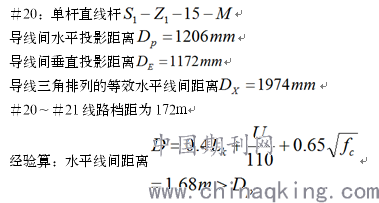

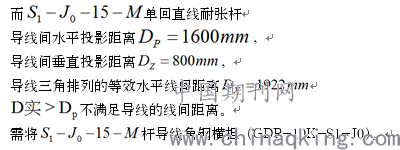

        又因#20～#21线路档距为172m，线间距离D=1.68m，

        序号5：原来长度1700mm改1850mm。其规格主材改为L90*8*1850。
        序号13：横担斜撑9600mm改为1050mm，其规格角钢规格为L63*6*1050。
        四、结论：

        同时：将角钢横担改为L90*8*1850,横担斜撑改为L63*6*1050。
        核杆经整改后：运行良好。

        附图
