(安徽淮南平圩发电有限责任公司 安徽省淮南市 232089)
摘要：减速机由电动机、摆线针轮减速机构和联轴器、减速机座等部分组成。经过摆线针轮减速机构的减速作用，电动机的高速输入运动转变为仅为 0.6转／分的输出轴的低速运动，从而满足开式水旋转滤网自动或间断清洗的功能要求。本文阐述了开式水旋转滤网摆线针轮减速机构安装过程中出现的主要问题，分析了产生该问题的原因，描述了解决问题的方法。
关键词：开式水旋转滤网；减速机；摆线针轮减速机构；偏心转臂轴承
1、事件描述

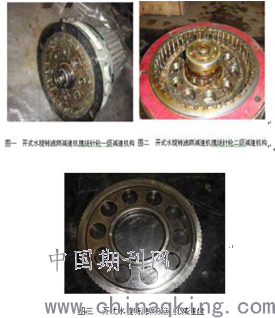

#1机 U104A大修项目要求对#1机开式水旋转滤网进行全面解体检查，在该滤网中，摆线针轮减速机是其一个重要组成部分，它由两级摆线针轮减速机构组成，每一级都有一个偏心套，两个摆线针轮，两个转臂轴承，一个间隔环，销轴套和针齿等零部件，减速机工作时转臂轴承每转动一周，两个摆线针轮反向转动一个齿。摆线针轮减速机构如下图所示。
工作组成员对减速机进行了解体、清理和测量等工作后，开始对其进行组装，安装过程中发现当盘动转轴时两个偏心摆线针轮转动不同步，从而导致其上的销轴套中有部分随之出现变角度的倾斜现象，从而引起上摆线针轮转动时不能保持水平状态。
2、原因分析
为了解决两个摆线针轮转动不同步的问题，工作组成员结合以往安装经验对其进行了认真分析。回顾以往安装该减速机的过程，也曾多次发生这一问题，解决的办法是反复进行重装直到最后转动正常为止，问题的原因并不清楚，而安装质量的好坏则纯粹凭借运气。为了真正找到出现该问题的原因，工作组成员认真阅读了检修规程，并多方查阅该类减速机的资料，在吃透了该机构的工作原理和结构之后，发现是由于安装过程中两个摆线针轮端面上的字母没有处在相对 180°位置，导致安装在不同偏心转臂轴承上的两个摆线针轮在转动时角速度有差异，从而引起部分销轴套在盘动转轴过程中由于上下两个摆线针轮上的销轴套孔存在位错而出现倾斜，并使上摆线针轮无法始终保持水平。
3、处理措施
经过认真分析，找出问题症结后，我们对装配工艺进行改进。改进后的装配工艺工序描述如下：
第一步，将下摆线针轮安装在下部偏心转臂轴承上，再将针齿全面安装到减速机外壳内壁上的孔中，接着把间隔环安放在下摆线针轮上，然后使用记号笔在下摆线针轮上端面字母位置处引出一条垂直线，标记下摆线针轮上端面字母的位置。
第二步，将上摆线针轮放在上部偏心转臂轴承上方，保证其端面上的字母和先前从下摆线针轮端面上字母引出的记号线成 180°相对位置，盘动上部偏心转臂轴承（下摆线针轮保持静止），然后将上摆线针轮安装到上部偏心转臂轴承上，这就保证了上下摆线针轮端面上的字母处在相对位置。
第三步，将销轴套插入两个摆线针轮上的孔中，观察是否所有销轴套都为竖直状态（如果不是则需要重装），然后用手盘动转轴，带动两个摆线针轮转动，此时如果能够保证所有销轴套都始终为竖直并且上摆线针轮转动过程中始终保持水平，则摆线针轮减速机构安装正确，否则其安装就是错误的。
通过对装配工艺进行改进，解决了上下两个摆线针轮转动不同步的问题，保证了开式水旋转滤网减速机的检修质量，大大缩短了其检修安装的时间。总结本次安装减速机过程中间得到的经验和教训，工作组成员认识到：
（1）首先，检修是技巧性很强的工作，需要认真总结以往的工作经验。本次减速机安装之所以能够找到常见问题的原因，是在总结了师傅们以往工作经验的基础上获得的成绩，可以说，没有对以往经验的总结就不可能产生现在这么好的结果。所以，对已有经验总结，并从中找出规律，是非常重要的。
（2）其次，出现问题时要对该问题产生的原因进行认真细致地分析，对比不同条件下结果的差异，可以找出问题的症结所在。本次减速机安装过程中出现了两个摆线针轮转动不同步的问题，通过工作组成员的认真对比分析，终于找出了原因所在，这和组员们的认真、细致和严谨的工作是分不开的。
（3）对于出现问题的设备 /机构，要认真翻阅其技术资料，当相关技术资料较为缺乏时，可以参考有类似工作原理和结构的设备 /机构，举一反三，做到对其有了清楚的了解以后，才能有针对性地找出问题的原因。
作者简介：洪久安（1968-06-14），男，汉族，籍贯：安徽省淮南市，当前职务：技术专工，当前职称：助工，学历：本科
