摘要：横琴地处珠江出海口西侧，东隔十字门水道与澳门相邻，南濒南海，西临磨刀门水道，北与珠海南湾城区隔马骝洲水道相望。横琴口岸是连接中国澳门特别行政区与广东省珠海市横琴新区的口岸，位于珠海市西南部，毗邻澳门，是“一国两制”的交汇点，建成后将是全国最大陆路口岸。
关键词：设计理念；解决方案；照明控制；
1 项目介绍
横琴口岸及综合交通枢纽项目范围东至琴海东路，西至环岛东路，南至濠江路、北至港澳大道。功能区北连中央商务中心、南接国际文化教育区（澳门大学）、西邻行政管理中心、东望澳门文娱区，位于“一国两制”的交汇点和“内外辐射”的结合部，同时也是横琴新区商务办公发展轴与综合服务设施发展轴的交汇点。同时本项目位于十字门古战场，也是粤港澳大湾区，作为珠海横琴与澳门沟通的门户，也是传承一带一路与世界文化交流的窗口。
项目由横琴口岸旅检大厅、商业、办公、公寓多种功能空间组成，形成具有口岸国门象征意义的多功能口岸交通枢纽综合体。 计容建筑面积约84万㎡，用地面积约34.5万㎡，建筑面积约131万㎡。
2 夜景照明设计理念及效果
建筑设计理念“国韵横琴”，寄山水以归本源，水墨山水，浓淡于水，以形求神，墨韵见笔，浓淡有韵。建筑四面局部格栅非线性出挑形成两条曲线，将建筑四面分为深浅不同三个层次，体现自然的水墨山水意向。两条曲线如“龙”向上盘旋，也有蒸蒸日上的美好寓意。横琴口岸及综合交通枢纽工程是连接祖国内地与港澳特区的桥梁，展示祖国风貌的窗口。
.png)
图1 建筑设计理念
整体呈现中央向两侧的起伏变化（中部最高），形成整体的向心力（图2）；建筑风格庄严雄伟、坚韧挺拔、和谐有序，幕墙的机理结合自然光形成的光影形象，使冰冷的建筑与自然环境有机的融合（图3）。
.png)
图2 建筑设计鸟瞰图-澳门侧 图3 实景建筑立面
照明设计理念“脉”——传承文脉，传播光脉。传承地域文明，传播灯光文化。设计上从整体出发，以表达城市文明、城市联系、城市发展为目标，突显地标建筑。建筑立面灯具为LED点光源结合线性投光灯，外观与建筑幕墙融合，夜晚通过DMX512控制系统，实现不同时段的模式变化，更好的展示地域文化、展现国门形象。平日整体以4000K色温为主，增强商务区冷静的办公格调，特定时段可展现珠海地域丰富文化（图4），国庆、澳门回归等重要节日或纪念日，立面照明还可以结合激光灯、焰火等烘托节日气氛（图5）。
.png)
图4 夜景演绎-水墨山水 图5 夜景演绎-欢庆回归
3 夜景照明解决方案
由于横琴口岸项目有通关口岸功能的特殊属性，因此照明设计范畴不仅包括常规的建筑照明、景观照明，还包括具有特殊功能的分区——边检查验场二层平台照明（特殊道路照明）。
3.1 建筑立面照明
在《横琴新区城市总体规划(2014-2020)》中 ，提出十字门商务区“炫彩5公里”。横琴口岸项目是该区域内的重点项目，照明需以此规划为设计准则，炫彩5公里，指此范围内建筑需具备炫彩联动条件，因此实现联动的点光源是必不可少的照明方式。为了避免夜晚裸露灯珠产生的直接眩光，照明将灯珠表面加装PC面罩，以降低直接眩光，内部由6颗LED灯珠（4颗RGB、2颗W）组成，白光色温要跟整体规划一致2700K。同时照明设计根据建筑幕墙特征，在点光源的基础上增加线性投光灯，向上洗亮幕墙型材立面，型材宽度不同，灯具有两种规格，长280mm、功率18W、光束角8°和长450mm、功率24W、光束角8°。两套照明系统，分时段开启，使建筑夜景照明更具灵活性，更好的诠释建筑语意。目前实施的是通关口岸边检大厅主体建筑部分，包括点光源91498颗、线性投光灯分别是724套和520套。
夜景照明的目标是让被照载体在夜晚延续其自身想要传达的语言，而不是展示灯具。本项目建筑立面灯具直接安装在幕墙表面，照明需在不影响建筑夜景照明效果的前提下，采用技术手段，将灯具与建筑幕墙融为一体，最大限度的隐藏灯具，这一原则贯穿设计的始终。LED点光源灯珠表面增加PC罩、型材整体嵌入到幕墙内部，表面与幕墙型材齐平、颜色一致；线性投光灯嵌入到幕墙内部，人视线不可见，无嵌入条件的定制灯具安装盒，安装盒表面材质颜色与幕墙型材一致（图6）。通过以上设计手法，实现了隐藏灯具，展示建筑本身的目标（图7）。
.png)

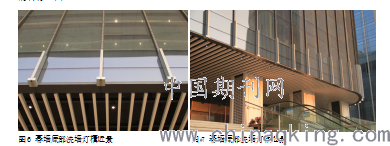

图6 幕墙底部洗墙灯槽近景 图7 幕墙底部洗墙灯槽远景
3.2 前广场景观照明
前广场是横琴口岸珠海侧重要的交通集散广场，功能是展示国旗、交通聚集与疏散。照明设计应在确保广场基本功能照明以外，赋予该区域强烈的国家仪式感。
定制景观灯柱，成为广场上最重要的景观元素。景观灯柱的设计灵感来源于珠海市树“红花紫荆”，红花紫荆花语“同胞兄弟，手足情深”，澳门比邻珠海，是兄弟、是一家。广场中间间距24.4m，对称设置9根高10m的景观灯柱，共18根，单侧两灯间距约14m，灯柱顶部造型由红花紫荆的花瓣形态演变而来（图8）。按项目属性，广场地面照度按市政广场平均照度要求15-25 lux标准进行设计。灯柱由灯杆和灯头组成，灯杆采用Q235优质钢材，灯头采用高分子复合材料和PE滚塑工艺，使发光面表面光晕均匀柔和，通过Dialux evo软件模拟计算，平均照度26.2 lux，满足国家规范要求（图9）。

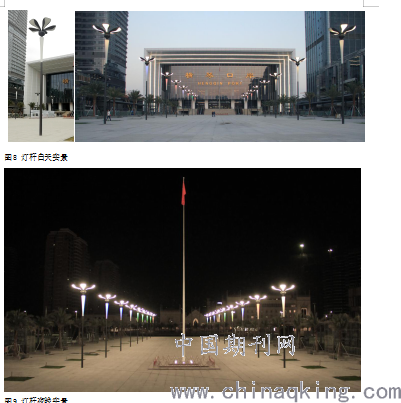

图8 灯杆白天实景
.png)
图9 灯杆夜晚实景
4 夜景照明控制
夜景照明设计分为照明智能模块控制系统及DMX512协议控制系统的设计。照明控制是采用自动控制技术及智能管理技术对本建筑及环境照明的光源或灯具设备的开启、关闭、场景模式等实施控制与管理，以达到对建筑节能、环境艺术和传感联动等目的。
4.1 照明智能模块控制系统
在配电箱内设置照明控制终端，并通过智能控制总线，将所有配电箱联网接至控制中心主机。控制中心主机安装夜景照明控制系统软件，根据照明设计效果进行编程，设定各种场景模式。依据不同日期、不同时间段的需要，决定开灯的回路，实现了夜景照明的多种模式效果，避免不必要的能耗浪费。照明智能控制系统可自成体系，也可通过OPC方式与BA系统互联。照明智能模块控制系统原理图（图10）。
4.2 DMX512协议控制系统
DMX512协议是目前夜景照明中应用比较广泛的数字调光协议，可以实现各种灯光设备混合连接，其主控与分控制器的连接方式为总线式的网络结构，在使用中可直接将上一台设备的输出接口和下一台设备的输入接口连接起来。可见，通过DMX512控制系统，可以更加灵活地控制灯光，实现更加丰富和变幻的夜景照明设计效果。通过智能照明模块控制系统和DMX512协议控制系统的结合使用，LED灯具将更易于实现任意需求的照明设计效果，更形象生动地表达城市建筑的语汇和文化。
5 结束语
无论是建筑还是景观照明，表达载体本身应是照明设计始终坚持的原则。横琴口岸项目目前施工的是通关大厅主体建筑及周边交通平台，期盼调试完成后，能高质量的实现最初的设计效果，体现建筑原本的语意，展现国门的风采。
参考文献：
[1]关宏德.夜景照明工程控制系统探析[J].福建建筑，2018(06)：118-122.
