智能建筑数据机房电气安装及质量控制

发表时间：2020/6/12 来源：《基层建设》2020年第6期作者：蔡鹏宇

[导读] 摘要：数据机房电气安装是建筑智能化系统建设中重要环节之一，数据机房电气安装质量的好坏直接影响到计算机设备的安全稳定运行，直接影响到智能化系统的稳定性和使用效果。

        上海田寿信息技术工程有限公司
        摘要：数据机房电气安装是建筑智能化系统建设中重要环节之一，数据机房电气安装质量的好坏直接影响到计算机设备的安全稳定运行，直接影响到智能化系统的稳定性和使用效果。所以智能化系统施工过程中对数据机房电气工程质量的控制就显得愈加重要，本文结合工程实践对数据机房电气安装及质量控制方法进行阐述，以便同行们借鉴参考。
        关键词：智能建筑；数据机房；电气安装；配电柜；质量控制
        1数据机房电气安装质量控制的重要性
        数据机房是智能建筑建设核心，数据机房是建筑智能化系统运行的保障。而数据机房的电气安装的好坏直接关系到数据机房的运行效果。智能建筑数据机房一般采用采用系统集成技术，可以提高数据机房的综合控制性能，提高人们生活生产的便利性。智能建筑数据机房建设施工主要包括电气系统安装施工、通风系统安装施工、弱电工程和智能控制系统安装施工等，每个系统施工质量的好坏都将直接影响数据机房的整体质量。数据机房电气系统是所有系统动力提供者，因此，加强对数据机房电气安装质量地控制，可以提高机房电气系统的运行稳定性，保证数据机房运行可靠。
        2 数据机房配电气安装技术
        电气系统是数据机房众多系统中最重要的系统之一。因此，在施工过程中，应严格执行相应的施工规范和标准，确保电气工程的最终施工效果，满足数据机房的使用要求。
        2.1 配电设备施工
        在安装配电设备的过程中，干线在与UPS、柜、电源盘等连接时，应采用压接端子。同时机房内各类电源线、信号线等应当做分类排列铺设，确保整齐性，且对之做捆扎固定。此外，不同种类的线型在颜色上应有所区分，采用不同的颜色类型，然后根究设计进行编号，便于后期维护管理，所有电缆电线都应当连接可靠，不能出现压扁、扭绞等不良情况。
        电气装置在安装时应确保外观整齐良好、牢固稳定，同时保证内部干净整洁。如：在安装电气接线盒时，应先对内部的残留物进行清理，然后在安装过程中确保盖板整齐，与墙面紧贴，同类电气接线盒处于同一高度等。此外，对于其中一些特种电源配电装置，应对之进行标识，在合适位置标明电压、频率等参数信息。
        2.1.1工艺流程

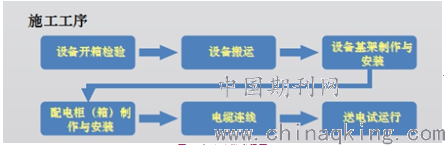

                                                       图1施工工艺流程图
        2.1.2 配电柜（箱）安装前应具备的条件
        地坪施工、楼板施工等基础性建筑工程施工完成，且结构强度达到安装规范要求，才能进行配电柜安装。在施工安装前，对安装场地做清洁处理，检验土建部分预埋基础施工情况，待一切无问题后才安排配电柜进场安装。
        2.1.3配电柜（箱）的运输
        在运输前对设备做出确认，并检查外包装的完整度。提前与安装现场确认运输线路、接货时间、人员安排等事项，确保配电柜安全送达并并卸货。通常运输配电柜应选择在无雨天气进行，在运输过程中做好碰撞振动防护，应用麻绳将之与车身固定牢靠，开车过程中尽量保持平稳。配电柜设备在装卸过程中采用叉车完成，根据配电柜的重量选择叉车型号，且在装卸过程中应采用软质物品隔垫叉车与配电柜接触位置。当需要使用吊装时，主要将吊索穿在配电柜（箱）顶部的吊环内完成吊装，如果所配置配电柜（箱）无吊环，则应当将吊索挂在配电柜（箱）四角主承力结构上，严禁将吊索固定在某个设备部件上，以防止在吊装过程中造成设备部件损坏。
        2.1.4设备开箱检验
        设备在运送到现场之后，应当及时组织相关人员进行开箱检验，主要包括施工单位、建设单位、厂家、监理单位等方面的人员，并在开箱检验过程中做好记录工作。依照提交的设备清单、施工图纸、技术资料等，对设备的规格、型号、附件等做全面检验。同时其内部应保证具备产品合格证件、说明书等资料文件。此外，对配电柜（箱）的内部和外部做外观检查，要求外部无明显性变形、油漆脱落等，内部电器元件无明显的损伤、裂纹缺陷。在开箱检验完成之后，各方参与人员需在记录表上签字确认。
        2.1.5配电柜（箱）的安装
        （1）设备基架施工准备
        在安装配电柜（箱）之前，应完成设备基架的处理施工。①对型钢做调直处理，然后依照设计图纸要求完成基础型钢架的预制工作，并对基础型钢架涂刷防锈漆。②依据施工图纸找准基础型钢架安装位置，并应用水准仪对相应位置做找平处理。在找平时，如果需要使用垫片，同一位置使用垫片数量不能大于三片。③应用螺栓将基础型钢架固定在对应的位置；④根据配电柜（箱）厂家安装技术要求，确定型钢钢架顶部高出地面的高度值，应保证整体的美观性；⑤针对基础型钢架做接地连接，通常应用铜线连接，且在接地完成后使用灰漆涂刷两遍钢架。
        （2）安装要点
        根据施工图纸，逐步完成配电柜（箱）安装，使之与基础型钢固定。如果为单独配电柜安装，在安装时只需注意其正面和侧面的垂直度。如果为程列配电柜（箱），在各台配电柜都到位后，先从两端开始找正，然后从柜下至上2/3位置绷上小线，并逐台完成找正工作，如果柜体存在形状标准的情况，应采用柜面作为标准。找正过程中，主要应用0.5mm的垫片做局部调整，但仍需注意每个位置使用垫片数量不能大于三片。最后应用手电钻在基础型钢的对应位置钻孔，统一使用大小相同的镀锌螺丝对配电柜（箱）进行固定。
        2.1.6电缆的连接
        电缆连接前应对每个回路的电缆绝缘电阻数值进行检测，检测数值不能≤0.5MΩ，并做好检测记录工作。根据施工连接图纸、线缆标牌确认压接线缆的具体位置，然后应用液压压接钳完成压接操作。在压接完成后，需再次根据设计图纸检查电缆线路连接的正确性，并应用工具检查所有螺丝的紧固状态。
        2.1.7送电试运行
        在送电试运行前应做好充分的准备工作，首先应准备齐全绝缘靴和手套、验电器、泡沫灭火器等装备；其次，应对配电室进行的清理，检查线路连接过程中是否有工具或物品遗落；再次，在检查无误之后，组织送电试运行。由总配电室向安装完成的配电柜（箱）进行送电，然后做好校相、电压测试、验电等检查，观察其中指示灯、仪表运行状况，且使之保持空载状态运行24h，在未发现异常情况，等待验收。
        2.2 照明系统
        2.2.1 正常照明
        数据机房中的正常照明系统，供电直接由机房内的电源完成供电，且采用三相五线制连接方式。其中照明支路则应用单相三线制连接，照明暗线依照常规敷设在地面或墙面上。为确保正常照明系统后期能够满足应用需求，由施工方对照明系统中的参数进行计算，然后根据计算数值配置合适的照明设备，完成正常照明系统设计。
        2.2.2 应急照明
        应急照明系统具有一定的特殊性，其主要在正常照明系统无法正常运行工作时投入应用。因此，在进行施工时，应当为应急照明系统配备专门的供电电源。应急照明主要应发挥疏散、指示等作用，在灯具选择、线路敷设上都具有较高的要求，灯具应具有较高照度且无眩光，线路应做特殊防护处理。
        2.3 防雷接地安装
        2.3.1 防雷
        数据机房中存在着众多的电气设备，为保证其运行安全性，应做好充分的防雷工作，在机房外布设避雷网或避雷针，避免雷雨电气对电气设备造成破坏。
        2.3.2 接地
        对所有电气设备做接地处理，是有效防雷的重要方式。因此，在实际施工安装中，数据机房中的大型电气设备必须进行接地连接处理，且其中存在的一些高压线路，还应对之设置专门的接地线。此外，在数据机房的整体结构设计中，也可以将其设计成为一个金属法兰结构，使之形成对机房内电气设备的防雷保护。
        3机房电气施工质量控制措施
        3.1施工前的质量控制
        3.1.1熟悉电气施工图及相关技术文件
        数据机房电气施工图对整个数据机房电气施工具有一定的指导意义，掌握数据机房电气施工图中的各项具体施工细节，结合相关技术文件制定最佳施工方案，提高数据机房电气工程施工质量。
        3.1.2 编制施工方案与作业指导书
        在充分理解和掌握数据机房电气工程施工图纸和技术规范后，可以制定具体的施工方案和作业指导书，明确数据机房电气工程的具体施工工艺，指导数据机房电气工程施工全过程。
        3.2 施工中的质量控制
        3.2.1 加强电气设备、半成品、原材料入库验收
        数据机房建设施工所涉及的电气设备、半成品、原材料等需经验收合格后入库。只有通过验收的产品才能入库。这样，就从源头上控制了数据机房电气工程的施工质量。
        3.2.2 加强各工序施工质量过程控制
        工序质量是整个工程质量的基础。在数据机房的电气工程建设中，涉及到许多不同的系统。不同的系统需要采用不同的施工工艺，加强对各工序施工质量的过程控制。通过对影响施工质量的各种因素进行全面动态控制，重点对各电气系统的施工质量控制要点进行重点控制，确保各系统的施工质量。
        3.2.3 加强对施工现场质量检查与监督
        数据机房电气工程施工中，施工人员要进行自检，有关人员还要加强对施工现场质量的检查和监督，确保施工人员不违章作业，施工人员严格按照施工图纸和技术规范要求施工或施工质量不合格的，责令改正。
        4结语
        随着智能化建筑的发展和人们对智能化程度追求的提升，数据机房在智能建筑中发挥的功能越来越大。如何确保数据机房各系统的正常运行，如何保证数据中心机房运行的安全稳定是智能化建筑研究的重要课题。电气系统作为数据机房动力系统，确保着各系统安全稳定运行，因此，提升数据机房电气安装技术水平，加强数据机房电气工程施工质量控制，是促进建筑智能化发展的重要措施。
        参考文献：
        [1] 数据机房电气项目的施工技术探讨 [J].饶从天; 建材与装饰. 2019-06-15
        [2] 浅析设备机房内设备及管道施工控制要点[J]. 刘云.山西建筑. 2019-01-10
        [3] 浅析通信机房设备配线施工[J]. 王延年; 邓特.工程建设与设计. 2016-07-30
