浅谈电力互感器异常检测结果的分析与处理

发表时间：2020/5/28 来源：《建筑科技信息》2019年第1期作者：周跃

[导读] 电力系统中的互感器，很多安装在户外，环境温度、湿度、日照等气候条件都相当严酷。电力互感器电气运行条件也很复杂，互感器周边的电气设备和构架产生邻近效应影响互感器的检测结果。

        电力系统中的互感器，很多安装在户外，环境温度、湿度、日照等气候条件都相当严酷。电力互感器电气运行条件也很复杂，互感器周边的电气设备和构架产生邻近效应影响互感器的检测结果。因此研究电力互感器异常检测结果的原因和处理方法对于互感器的制造、使用与检定都有重要的意义。
        一、互感器的异常测试结果分析
        1.电流互感器的测试结果分析
      （1）极性反
        电流互感器在测试时提示极性为“+”或报警时，应为互感器极性错误。此时应先检查变比选择是否正确，接线是否正确，所有的接线是否牢固。排除上述故障，继续极性测试时仍报错误，则基本可断定被检互感器的极性错误。为进一步判断，可将被测互感器的二次接线互换后再进行极性测试，此时如测试正确，则该被检互感器极性标示错误，做不合格处理。
      （2）绝缘强度不够
        按规程要求，电流互感器用绝缘电阻表测量其各绕组之间和绕组对地之间的绝缘电阻值。用500V绝缘电阻表测量电流互感器一次绕组对二次绕组及各绕组对地间的绝缘电阻值小于规程要求者，不予检测。如绝缘强度不够，应进行以下检查：
        1）检查互感器的外观。有一些细小的裂缝可能用目测无法发现，可用手指尖轻触绝缘外壳来检查。另外，互感器表面存在污垢也可能对绝缘阻值有影响，可对其进行清除。
        2）检查互感器是否潮湿。应询问运输人员，在运输途中有无遇雨或其他情况。最好将互感器置于干燥的房间一段时间后再进行测试。
      （3）误差超差
         1）当测试数据显示被测互感器误差超过规定值时，作为检测人员，可首先检查校验装置的阻抗值是否合格。电流互感器的二次负载直接影响到它的正确工作。一般来说，二次负载越大，互感器的误差越大，只要二次负载不超过厂家的整定值，生产厂应保证互感器所产生的误差在其准确度等级或10%误差曲线范围内。因此，电流互感器在检测过程中，必须了解其额定二次负载和实际二次负载，只有在实际二次负载小于额定二次负载时，误差才能符合要求。
        2）退磁。电流互感器在电流突然下降的情况下，互感器铁芯可能产生剩磁。互感器铁芯有剩磁会使铁芯磁导率下降，影响互感器性能。虽然在进行误差测试前互感器都做了退磁处理，但有可能退磁处理没有到位，因此按要求要在进行退磁后再重新测量。
        3）是否有可靠的接地线。由于是工频测量，空间电磁场及浮动电动势对测量有较大影响，而在测试中地线起着重要作用，因此必须按规程正确接线。
       经以上处理后互感器的误差毅然超过规定值，则可判断该互感器存在问题，如存在互感器匝间短路、变比错误等。
        2.电压互感器的测试结果分析
      （1）极性反
        判断方法与电流互感器一致。
      （2）绝缘强度不够
        判断方法与电流互感器一致。
      （3）误差超差
        1）检查测试接线方式是否正确。负载线与校验仪电压取样线，要分别从互感器端子上引出，如果共用一根线，会因为导线上的压降引入测试误差。
        2）检查接线是否牢固，导纳值是否超过规定。
        3）是否有可靠的接地线。
        经以上处理后互感器的误差毅然超过规定值，则可判断该互感器存在问题，如存在互感器匝间短路、变比错误等。
        二、电力互感器异常检测结果的处理
        互感器现场检定过程中常常会遇到异常结果，甚至无法测出数据。这是由于现场环境不定因素太多，更不可能像室内检定那样恒定温度，恒定湿度的检定环境，表1.1分三种情况讨论了异常状况的处理方法。

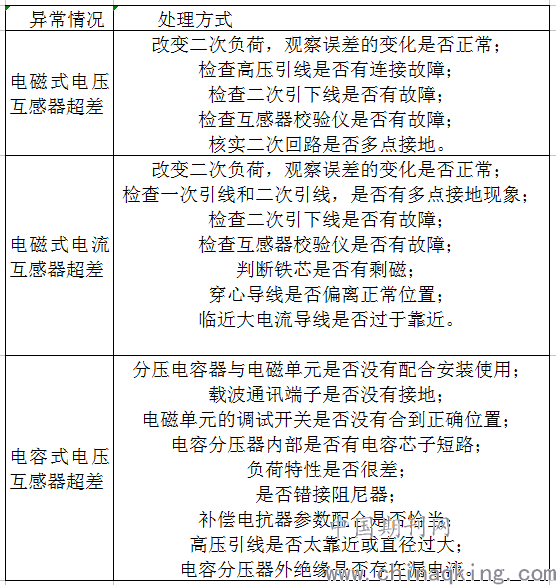

        表1.1 异常情况及处理方式

        作者简介：周跃（1988-2-5），男，汉族，硕士研究生，工程师，技师，注册计量师
