摘 要：建筑给排水工程与人们的生活用水的供应息息相关，为确保工程高质量、高效率完成，其施工图纸的设计便显得十分重要。为确保设计的精确性和可行性，确保人们的用水安全，相关政府部门对建筑给排水施工图的设计制定了明确的审查标准及审查制度。笔者结合多年工作经验，深入分析建筑给排水施工图审查过程存在的问题，并针对性的提出应对措施和策略，希望可以给相关的专业人士提供借鉴与参考。
关键词：建筑给排水工程；施工图；设计审查；应对策略
前 言
在对建筑工程的设计进行勘测、审查的过程中，施工图审查是其中必不可少的一环，也是进行实际施工的基础与保障。对施工图进行审查主要是检测其设计质量是否达到国家规定的及行业内的各项法律法规和标准要求，确保施工顺利进行，减少不必要的损失。当前，我国施工图审查较为严格，全国通过率仅达百分之四十，其余百分之六十的项目均因各项指标不达标而未予以通过。如何提高设计质量，提高施工图审查的通过率，已成为当前建筑行业关注的重要问题之一。
1 施工图审查制度概述和依据
建筑给排水施工图的审查工作是政府由政府直接负责，或是由政府委托具有资质的相关单位进行审查，但在审查过程中，也要全程接受政府的监督和管理。在监管过程中，若出现设计公司、建筑公司及材料供应企业间为谋取私利，私自达成协议的情况，政府会依据实际情况给予相应的处罚，一般处以罚款，金额从十万元到三十万元不等；若在施工过程中出现因设计质量不合格而导致施工无法顺利进行的情况，则应对相关设计单位予以处罚，事故情节较轻者，处以罚款并要求停业整改；若事故情节较重者，则直接撤销其营业执照；事故情节十分严重者，处以终身不得从事该行业工作。
审查的主要内容可分为四个方面：第一，施工图是否到“工程建设强制性标准”中的相关规定；第二，公司法人、相关设计人员是否在图纸上签字并盖章；第三，设计是否符合国家规定的节能、绿色标准；第四，图纸是否符合其他相关法律法规的规定。
2 施工图审查中存在的问题
2.1设计深度欠缺
《建设工程勘察设计管理条例》中的相关规定表明如果图纸设计深度不符合相关标准，则应将图纸退回设计院，由其修改完善后再次递交审查。设计深度不达标的原因主要是以下三个方面：第一，图纸描述不够细致。图纸中的供排水系统的描述较为模糊，建筑材料、安装方式、安装标准等未详细说明等。第二，图纸内容不完整。对于热水房、储水水箱、消防水泵等内部的图纸不完整。第三，图纸中出现残缺、空白部分。对于排水系统施工图中涉及水源二次回收利用或是自然流失等环节在图纸中并未标明。
2.2建筑给水问题
2.2.1冷却塔、水泵设置不合理
部分设计图中将水被等装置安置于住房上方或两侧，水泵、热水房等在正常工作时，会产生极大的噪音，严重者还会产生振动，严重影响周围居民的正常生活。
2.2.2给水管和补水管口不满足空间要求
一般而言，供水管道的补水口的最低点要与溢流边缘保持一定的距离，使空气流通，但在做设计图的过程中，往往会忽略这些细微之处。供水管道的补水一般采用眼模式浮球阀进行，但若设计存在偏差，所用材料未达到相应标准，使用时间较长，便会导致浮球水位和溢流水位高度不统一，最终造成供水压不足进而导致供水回流。下图所示为错误的安装方法。
.png)

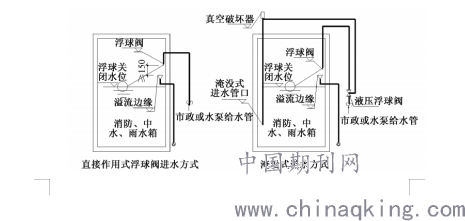

图1 补水管错误布置示意图
2.2.3浇洒给水管道没有设计真空破坏器
给排水系统中最终出水位置极易因产生回流而收到污染，但如果在该位置安装破坏器，便能够防止因水压不足而造成回流现象的产生，确保饮用水不受污染。
2.3建筑排水问题
2.3.1预留位置的厨房未说明上空排水管道的防护措施
（1）由于住户对厨房的设计要求不尽相同，所以通常在建筑时，仅为厨房区域单独留置一个较大的空间，同时对于厨房内部的材料加工区、烹饪区、冷藏区、清洗区等均未明确划分，但施工方在建设时便已经在该区域上方安置了供排水管道，如何避免出现供水不到位、排水不便等问题便成为了厨房建筑的一大难题。（2）部分建筑设置了上下层两个厨房，且两个厨房的位置相同，设计图中未标明上下两层中排水管道的安装措施，会导致审图难以通过。
2.3.2景观用水水源采用市政自来水或地下井水
为节约用水，一般情况下，对于人工湖泊、人造瀑布等景点水源的补充应首先考虑雨水等，而尽量避免使用自来水或地下水等；对于规模较小、且成本价较低的景点，可适当采用城市供应的自来水。若位于降水量较为丰富的地区，可设立一套专门的雨水收集系统或是废水回收利用系统，改善水资源匮乏的情况。
3具体的改善和解决措施
3.1提升施工图的设计深度
在开展设计工作前，设计单位应事先对建筑项目进行调查及勘测，了解该建筑项目的用途，以及相应的设计要求及标准，并与委托方洽谈建筑细节问题，便于在设计时详细标注，避免在审图过程中因图纸不全而未通过审查。此外，在递交审图时，要附带一份详细的设计说明书，在其中标明各建筑区域的对于设施、供排水管道等的预留位置，并将设计过程中所使用的原理及相应的标准要求一一列明。这样不仅有利于图纸的审查，而且还能够增加图纸的深度。
3.2建筑给水系统设计中问题解决方案
(1)对于冷却塔、水泵等易产生噪音的装置，可以将其安置于卫生间、楼梯间等区域，远离卧室。此外，在挑选水泵及冷却塔时，尽量选择性能较好且噪音小、振动幅度弱的设备，且在安装完成后还要在其表面安装降噪装置，将噪音污染降到最小化。
(2)若相邻补水水管间的距离预留不符合相关标准，了采用自动控制阀来进行调节，使间距务必符合相应要求；对于水箱中的电动阀可使用自动装置，根据水箱内的压强的大小来决定开关。在与水原水池中，其补水管间必须要预留一定的间隔，确保空气流通，严格说来，其间距应不小于管道直径的2.5倍。正确的布置方式详见图2所示。
.png)

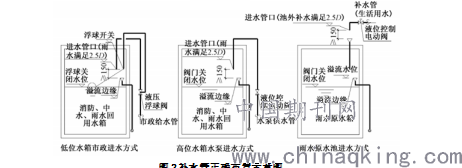

图2补水管正确布置示意图
(3)若浇洒水嘴管道未安装破坏器，可在补水管道与冲洗嘴相连接的位置补装一个破坏装置。根据给水栓作用的不同，可将破坏器氛围不同的类型。例如，对于浇灌绿化带、洒扫地面的浇洒水嘴，应采用压力型破坏装置。对于用水量较大的垃圾房中供水管道的安装，首先要勘测各个出水口的位置，由于垃圾压缩机中存在着极大的压强，与之相连接的管道务必要安装防倒流装置；此外，对于出水口位于室外的给水栓，也因安装相应的防倒流装置，避免出水口受到污染。
3.3建筑排水问题解决策略
（1）良好安排排水管道，尽量将远离下层厨房区域进行安装；对于上下两层均为厨房结构的建筑，上层厨房也能够设置排水沟，尽量使用明沟进行排水，同时将明沟的排水终端直接与地下排水管道相连接，避免与下层厨房区域造成冲突；若受实际情况限制，无法将上层厨房区域的排水管道与下层厨房区域想分隔开，应在设计图中特别标明，并提出相应的解决措施，如通过安装托板等实现上层排水管道与地下排水管道间接连接，避开下层厨房区域，直接排放污水等。
（2）在全面解读并掌握相关条例的基础上，与规范组的意见达成一致，上海对于该条例的执行分情况讨论：对于室外喷泉、人工湖泊等景点的供水补给优先考虑雨水；为确保人体健康不受危害，同时保护环境，对于部分人体可接触的、规模较小的室内景点，应使用自来水进行补给。
结 语
综上所述，相比于其他建筑，住宅类建筑的施工设计图要求更加精确，设计质量标准也更为严格，其直接影响了后期施工过程中的技术操作难度、建筑安全问题，所以住宅类建筑施工图的审查步骤也更为复杂，审核标准也更加严格。本文简要阐述了施工图审查中的常见问题，并针对这些问题提出了相应的解决措施，希望能够对相关建筑设计单位提供一些借鉴和参考，推动建筑设计审查工作的进一步发展。
参考文献
[1]刘亚军.建筑给排水施工图审查要点[J].中华民居(下旬刊),2018(09):122-123.
[2]王玉玲.浅析建筑给排水施工图设计中存在的问题[J].工程建设与设计,2017(06):52-55.
