王强
中电（普安）发电有限责任公司 贵州 普安 561503
摘要：电气一次系统设备状态发生改变后，二次系统设备的运行状态调整上要做到规范准确。二次系统设备状态是否规范，将直接影响自身或相邻一次系统设备的正常运行。对于电气次设备状态改变后二次设备状态调整的不规范，分析原因有现场人员对系统的熟悉程度不够、设备的结构原理不清楚、出自不同厂家的设备在类型上和具体操作上有很大的区别运行人员没能及时掌握等。
关键词：发电厂；电气系统；二次回路；状态改变探讨
一、二次回路的安全性分析
1.1存在的问题
其一，在二次回路的工作中，并未对发电厂中两票三制的规范进行落实，不对工作票手续进行履行。两票就是操作票和工作票，三制就是定期试验设备轮换制、巡回检查制和交接班制，在发电厂的工作中，两票三制就是对安全生产进行科学管理的核心，其中包含了企业进行安全生产的根本保障。其二，填写操作票时并不完善，相关的监管人员并没有对操作票进行认真审核，工作人员在内进行倒闸时并未对操作票制度进行严格执行，且未实行相应的安全措施，致使间隔走错。其三，在相关负责人进行工作票的办理时，并未亲临操作现场进行逐一查看，也未对相关的安全措施进行交底。其四，在二次回路进行准备工作时，工作人员的准备并不充分，并未认真分析故障，使用导体工具导致短路。其五，工作人员并不熟悉二次回路，未能进行充分地考虑，无法进行到位的监护。其六，二次回路工作的过程中，导致电流互感器产生开路，或者电压互感器出现短路现象。其七，二次回路中拥有很多的接头、仪表、电缆、继电器、端子排和控制开关等设备，出现绝缘损坏、接触不良、异常发热的现象，导致保护或开关产生误动或失灵。
1.2二次回路工作的原则
在进行二次回路工作前，要遵循相关的规章制度，对安全工作规程进行严格地执行，履行操作票和工作票等手续，做好完善的准备工作。工作人员应当对工作票进行认真填写，与工作人员进行必要地沟通，没有默契的配合就无法安全地展开工作。工作票制度的执行就是为了将工作性质展现给工作人员，呈现出相关措施的安全性，为工作人员、设备和生产的安全性提供保障，对发现的问题及时进行处理。且在签发工作票时，要对担任工作的人员思想、能力、健康程度等进行充分考虑，保证工作的顺利开展和进行。
二、二次回路状态改变
2.1二次回路的改变原则
在根据以此设备的变化情况改变二次回路时，要遵循以下几点原则：将一次设备的检修状态变更为冷备用时，自身的保护装置需要随着一次系统也恢复运行，送上设备装置的直流和交流电源，对保护装置的运行情况进行检查，用使用出口压板压住跳本级开关。其他装置的到保护动作的出口回路，其投用应当从冷备用变为热备用，这是因为通常情况下，保护系统的传动试验和调试检查工作的进行都是冷备用状况下。同理，再将一次系统的热备用转变为冷备用时，应当停用其他装置到保护出口的回路。在检修一次设备的过程中，保护装置处于非检修状态下时，不需要停用。
保护出口的方式要依据现场定值保护进行，设备本身在保护电气量的过程中采用的是软压板，在检修完毕保护装置在正式投入前，通常会经继保部门进行设定和校对，因此除了保护设备存在缺陷需停止运行的情况，均不会改变，实际的具体情况依据报文确定。还有一类保护设备同时配备了硬和软压板，这就需要工作人员根据相关规定进行操作，依据报文进行确认。一些外部设备如转子接地保护和零功率保护，以及保护柜跳闸回路等，通常都设有压板，在进行操作的过程中，要以保护定值单的相关要求为准，也就是在跳闸改检修和改信号的时候，要对压板进行停用。反之，要使用压板，在保护出口的压板投入使用前，要对信号的情况进行检查，对压板两侧的电压通过万用表进行确认。若保护装置在其运行的过程中要进行检修，不仅要检修保护装置，并且要断开相关的电源，停用出扣压板，断开回路中的保护装置，通常在回路总都设有连接片，因此将对侧压板停用即可。
2.2某发电厂660MW机组及500kV设备案例

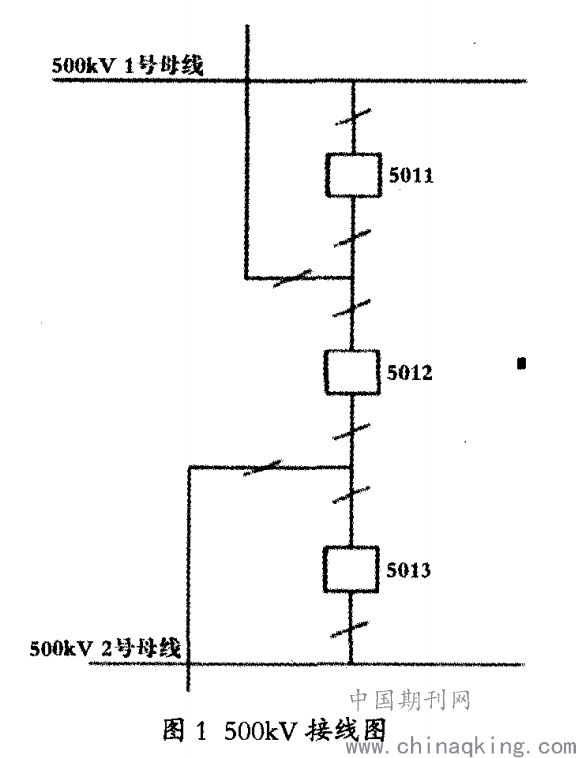

该发电厂出线的电压值为500kV，断路器装设在发电机的出口。500kV开关：500kV开关的保护装置有三相不一致保护和失灵保护，边开关设有启动母差保护，线路开关设有启动远跳功能，失灵保护是设有直接连续跳开的开关。在对开关进行检修的过程中，回路需要停用，5011以及5012开关要随着主变停用，在检修时，5011停用的保护压板为失灵启动母差，5012开关停用失灵跳开关压板，以及停用失灵启动主变压板。5012需停用的保护压板为失灵启动远跳、501l失灵跳压板、5013失灵跳保护压板，以及停用失灵启动主变压板如图1所示。
.png)
主变及线路：当线路或主变进行检修会变更为冷备用的过程中，其500kV保护跳开关在线路闸刀或主变停用时拉开，停用线路保护跳开关，以及重合闸回路。将线路或是主变变更为冷备用或者是进行检修时，若开关没有恢复为串运行，则可以调整保护，因此停用主变时，发电机也会被停用，所以不需要调整汽机和发电机的出口回路，但是其线路的调整情况要依据开关的状态进行安排和调整。与此同时，单一操作保护时，通常情况下只对主保护发出命令，而后备保护依据现场的实际情况进行控制，一般是根据保护装置的不同组态进行不同的操作。
发电机：GCB开关装设在发电机的出口，当其停运时主变通常会继续用电运行，所以停运发电机时，要对出口开关的回路的失灵跳保护进行停用，保证500kV开关在运行的过程中不受到影响。同时，还要对汽轮机汽门到保护出口的回路进行停用，尽管在停运发电机的同时，汽轮机也相应地停用，但是时常会发生汽轮机恢复正常运行后，发电机仍在进行相关的试验，就有可能触动相关的保护出口，导致汽轮机跳闸和主汽门关闭。所以，在停用汽轮机汽门到保护出口的回路时，可以在将冷备用变更为热备用时进行投用。同理，在汽轮机进行冲转时，励磁系统控制也会出现停送电的情况，且系统故障信号会被触发，致使汽轮机主汽门关闭。所以，规定在将发电机变更为冷备用时，要对励磁系统中系统保护的出口压板也进行停用，而将其变更为热备用时，要对励磁系统进行检查，只有其都为正常时才能够用压板。主变会继续用电运行，发电机冷备时需要调整高压厂变回路和主变，主要是调整发电机出口的失灵保护，所以要对发电机启动开关的失灵保护家开关失灵引发的一系列动作进行停用。
三、结语
一次设备在电气系统中的状态改变，直接影响着二次系统的保护方式运行情况，二次回路状态的具体改变情况主要取决于一次系统和二次系统之间的联系，只要将二者之间的关系捋顺，就能够准确地判断和操作。
参考文献：
[1]金俊杰，陈双照．关于发电厂电气系统二次回路状态改变的探讨．科技风，2016(2)：136．
[2]陈小东．发电厂电气系统二次回路上工作安全分析．低碳世界，2014(13)：152-153．
[3]张卜元．发电厂电气系统的现状及发展研究．电站系统工程，2011(3)：52-53．
