广东电网有限责任公司东莞供电局  刘从聪  王植  陈江添  张凌菡  广东东莞 523000

摘要：本文涉及电力施工维修装置领域，主要介绍一种用于电力维修高空防坠落电磁工具箱研制，包括结构设计、具体技术方案与应用实效等，对高空作业领域工作有一定的参考意义。
关键词：防坠落；工具箱；高空作业
        随着电力行业的发展，电力维修工具的种类也越来越多，高空电力维修时工作人员所带工具的存放拿取较为不便，并且稍不注意维修工具会掉落下去，进而影响了维修工作，不安全隐患大大增加；工作人员在高空维修停留时间较长，饮水充饥较不方便。虽然工作人员经常在衣服口袋里夹带一些食物，但是还要放一些检修小器件，身在高空的工作人员，没有可以存放多种工具的地方，所以这样既不安全也不携带不方便。且在高压试验过程中，经常需要登高作业，如登上变压器拆一次接线、电压互感器拆接线等，从而实现将试验导线连接至测试端。试验人员在登高拆接线时，将用到很多工器具，稍有不慎，工器具将从高处跌落，损坏设备或砸伤低处工作人员，存在较大的安全隐患。目前现有的便携式工具箱不具备收纳功能，试验人员容易出现工具未放置稳妥，具有掉落的风险。
        一、防坠落电磁工具箱
        一种用于电力维修高空防坠落电磁工具箱，包括有器具箱体、器具箱盖、器具箱腰带和器具箱腰带滑道，所述器具箱腰带穿过器具箱腰带滑道，器具箱体上设有器具箱盖，其特征在于，器具箱体内部划分为两部分，通过箱体分隔板隔开，其中一部分设置有夹层，夹层外侧与器具箱体内壁形成器具箱夹层水箱，夹层内侧空腔形成器具箱食物盒；其中另一部分通过箱体分隔板形成至少一个空腔，空腔内设有折叠铰链，通过折叠铰链连接箱体分隔板；器具箱体外侧设有至少一个牵引装置盒。
        高空防坠落电磁工具箱器具箱体内侧呈弧形，与人体腰腹部契合。牵引装置盒包括牵引装置盒主体、转轴、牵引绳和牵引绳阻挡， 牵引绳缠绕在转轴上，穿过牵引绳阻挡，牵引绳阻挡设置在牵引装置盒外的牵引绳末端处。器具箱体连接伸缩安全挂带，伸缩安全挂带末端设有安全带挂钩。器具箱腰带端口形状与器具箱腰带滑道端口形状都呈双器具箱腰带两端设置有器具箱腰带挂钩。所述器具箱体带有器具箱夹层水箱一侧设有注水口，上部设有吸管。 且折叠铰链通过螺钉固定在箱体分隔板上。
        二、图纸设计

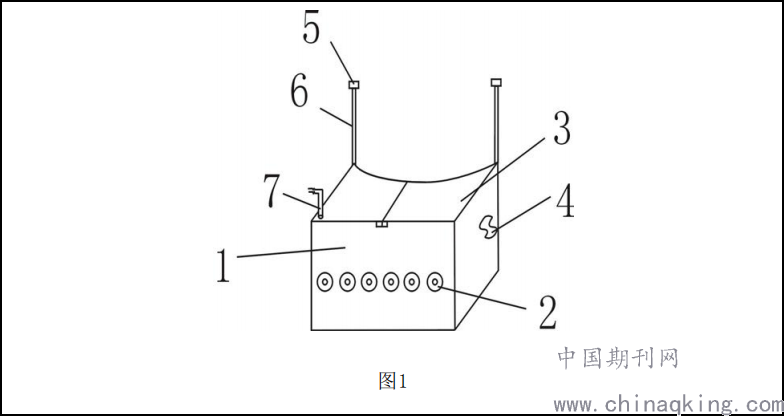

        图1防坠落电磁工具箱结构示意图

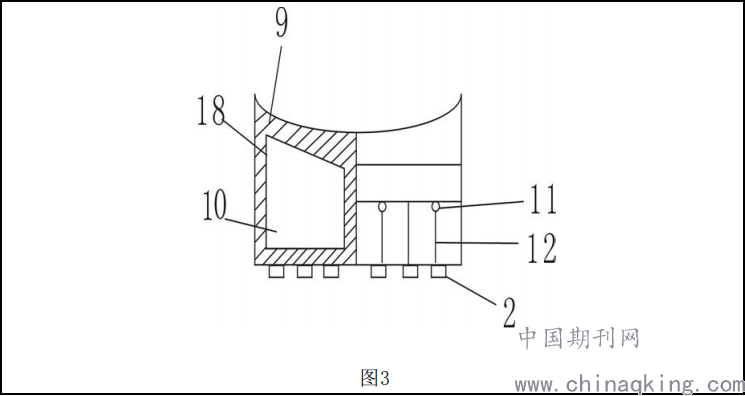

        图3箱体内部结构示意图

        图中1-器具箱体2-牵引装置盒3-器具箱盖4-器具箱腰带滑道5-安全带挂钩6-缩安全挂带7-吸管8-注水口9-器具箱夹层水箱10-器具箱食物盒11-折叠铰链12-箱体分隔板13-转轴14-牵引绳15-牵引绳阻挡16-器具箱腰带17-器具箱腰带挂钩
        三、具体实施方式
        参考图1、图2 所示，一种电力维修高空防坠落电磁工具箱，包括有器具箱体1、器具箱盖3、器具箱腰带16和器具箱腰带滑道4，所述器具箱腰带16穿过器具箱腰带滑道4，所述器具箱体1上设有器具箱盖3，器具箱体1内部划分为两部分，通过箱体分隔板12隔开，其中一部分设置有夹层18，夹层18外侧与器具箱体1内壁形成器具箱夹层水箱9，夹层18内侧空腔形成器具箱食物盒10；其中另一部分通过箱体分隔板12形成至少一个空腔，空腔内设有折叠铰链11，通过折叠铰链11连接箱体分隔板12；器具箱体1外侧设有至少一个牵引装置盒2；器具箱体1内侧呈弧形，与人体腰腹部契合；牵引装置盒2包括牵引装置盒主体、转轴13、牵引绳14和牵引绳阻挡15，牵引绳14缠绕在转轴13上，穿过牵引绳阻挡15，牵引绳阻挡15设置在牵引装置盒2外的牵引绳14末端处；器具箱体1连接伸缩安全挂带6，伸缩安全挂带6末端设有安全带挂钩5；器具箱腰带16端口形状与器具箱腰带滑道4端口形状都呈双型，器具箱腰带16两端设置有器具箱腰带挂钩17；器具箱体1带有器具箱夹层水箱9一侧设有注水口8，上部设有吸管7；折叠铰链11通过螺钉固定在箱体分隔板12上。
        四、应用实效
        与传统的工具箱相比，本成果的箱体分隔板将器具箱分成至少一个空腔，又有折叠铰链连接箱体分隔板，箱体分隔板可绕折叠铰链旋转，形成不同大小的空腔，所属领域工作人员可以将多种工具分类放在器具箱体内，拿取存放时方便快捷；为防止工作人员使用工具时不小心掉落，可以将所用工具套在器具箱体外侧上的牵引装置盒内的牵引绳上，通过牵引绳缠绕在转轴上可以实现往复的拉伸，使工作人员可以自由的使用工具，不会受到限制，并且在牵引绳末端设有一个牵引绳阻挡，防止牵引绳收缩到牵引装置盒内；
        本成果配置的伸缩安全挂带连接安全带挂钩，可以通过安全带挂钩挂在工作人员安全带上，不妨碍工作人员佩戴安全带，还可以防止器具箱掉落；本实用新型中器具箱体内侧呈弧形，与人体腰腹部契合，让工作人员佩戴舒服；同时有器具箱夹层水箱和器具箱食物盒，在高空作业前通过注水口将饮水注入器具箱夹层水箱和将食物存放在器具箱食物盒内，在高空作业维修休息时，不用再反复的上下攀爬电力塔，减少不安全隐患，直接在高空就可饮食。本实用新型携带方便，取存工具便捷，有效防止工具坠落，能储存一定量饮水和食物的便携器具箱。
参考文献：
[1]冉敏.剪叉式机动平台的设计与结构优化[D].理工大学，2015：1-4.
[2]王小燕,马昕.一种电力维修高空作业防坠落便携器具箱[J].甘肃冶金,2013,35(01):124-126.
本论文来源于广东电网有限责任公司职工技术创新项目；项目名称：防坠落电磁工具箱的研发与应用；项目编号：031900KK52200037
