张明磊
北京泽仪建设工程有限公司 邮编100176
摘要：
随着我国经济建设出现跨越式的不断推进,城市的现代化和工业业化进程不断加快,建筑工程也呈现出大型化和综合化的发展形势。在现代的建筑工程施工中,应用消防自动喷淋系统,非常有利于解决建筑工程施工中的防火问题,它作为建筑工程综合的布局核心内容,应严格按照国家和部门的标准来执行,在实际的建筑工程中,采用灵活的设计和新技术,做好各个消防自动喷淋系统中的工作。
关键词：建筑工程;?施工;?消防;?自动喷淋;?应用;
引言：
消防工程是建筑工程项目的重要组成部分，消防工程质量直接影响建筑工程竣工验收。自动喷淋系统是一种高效的消防灭火装置，可在火灾初期发出警报并自动喷淋灭火，能够有效控制、扑灭早期火灾。自动喷淋系统在建筑工程中的应用越来越广泛，已成为现代消防设施的施工重要组成部分。由于自动喷淋系统组成较为复杂，如系统组件安装存在质量问题，将影响消防安全和人民生命财产安全，因此，有必要深入研究自动喷淋系统施工技术要点，保障建筑工程消防安全。
1.消防自动喷淋系统的特点和原理
1.1系统的特点
在自动喷淋系统中,主要有开式和闭式两种类型,在闭式系统中,包括许多的系统,例如干式系统、湿式系统、重复启动闭预作用系统、预作用系统,但是在工程中,一般都是使用湿式系统。在自动喷淋系统中,湿式系统是一种基本的类型,在自动喷淋系统中占有很大的比重,它的技术特点主要是:结构相对与其他系统更为简单,当处于警戒状态时,由于消防水箱、气压给水装备等稳压装置,能够维持管道内充水的压力。因此,在发生火灾事故时,如果采用闭式喷头探测火灾,当有区域起火时,水流指示器就会报告,当启动稳压泵或者报警阀的压力开关后,供水泵的信号就会启动,从而完成整个系统的启动。当系统启动后,供水泵就会打开喷头供水,在灭火的过程中,开放的喷头不得低于规定的喷水强度均匀喷洒。如果建筑施工中的外墙保温施工在作业中出现火灾,就很难将或扑灭,此时就能够发挥出自动喷淋系统最大的作用。

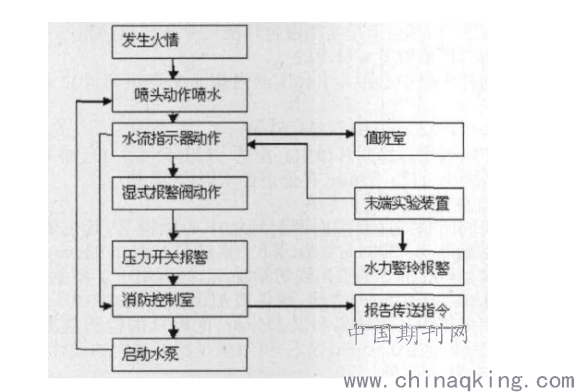

1.2系统的工作原理如下图1所示。
图1系统工作的原理???
.png)
2.自动喷淋系统安装技术要点分析
2.1水泵和稳压泵安装
本工程中，为保证水泵、稳压泵安全稳定运行，重点对水泵和稳压泵基础的尺寸、位置、标高和地脚螺栓位置等进行检查，以工程设计规定误差20mm为要求加强基础质量控制。在连接水泵施工中，为保证水泵运行震动不影响周边环境，对驱动机的转向进行调整，采用橡胶垫作为减振辅助，出水管和吸水管使用曲挠接头与系统连接。此外，在施工中还建立单独泵房，将水泵和稳压泵控制柜中的主泵和备泵，设置中控室联动台用24V起停泵接点和反馈信号起停接点，以保证水泵和稳压泵机组、辅助设备及运行管理人员的安全工作条件。
2.2系统组件安装
本工程中，系统组件种类较为繁杂，包括管网和报警阀组安装、管道冲洗、水流指示器和减压板安装以及喷淋头和消防报警系统安装等。
(1）管网安装。消防给水管和自动喷水灭火系统均采用热镀锌钢管。管径≤DN50mm的热镀锌钢管采用丝扣连接，管径DN≥50mm的热镀锌钢管采用槽式卡箍连接。管道安装时，遵循先消防干管、后支管的顺序安装。消防立管、干管每隔3m支设管箍，水平支管每隔6m支设管箍和支架，管道转弯处和转角处必须设置管箍。管道连接时，立管上法兰间或卡箍的距离控制在3个标准层高度以内，水平干管卡箍或法兰间距不小于20m。此外，为降低管道连接对系统压力的影响，防止消防系统工作时因水击作用导致管道破裂，应根据《消防给水及消火栓系统技术规范》（GB50974-2014）（下称《技术规范》）要求合理设置管道至主体结构距离，并制作安装管道支架和管箍。
(2）报警阀组安装。报警阀组是保持阀门正常使用并防止人为误操作的重要装置。报警阀组安装前，依次安装消防系统水源总控制阀、报警阀、报警阀辅助管道及组件。水源总控制阀安装时，先检查阀门严密性，检查有无明显开闭和水流方向标志，并按水流方向确定安装方向、接口方式及标高。为便于安装和操作，报警阀组应安装在易于操作的位置，距地面标准高度为1.2m，至墙距离大于0.5m。同时，报警阀安装前应进行验收检查，测试报警阀流量、压力是否符合设计要求，测试水力警铃喷嘴处压力应大于0.05MPa，且距水力警铃3m处警铃铃声声强不小于70dB。经全数检查无异常后方可判定合格并安装。水源控制阀安装完成后，将报警阀与消防总管连接。本工程报警阀为湿式报警阀组，报警阀组安装前应在管网试压、冲洗合格后安装。报警阀组安装时，应使阀前后管道顺利充满水，并检查和开启阀门少量放水（低于1个喷头流量），水力警铃不应发生误报。水力警铃与报警阀连接的管道，管径为20mm，总长控制在20m以内。报警阀组安装完成后，以压力0.14MPa、流量1L/s调试，报警阀组水力警铃应在5s内发生报警，压力开关及时动作，启动消防泵并反馈信号。
(3）管道冲洗。消防管道安装完成后，为检查管道气密性，并防止管道内杂物堵塞消防喷头、报警阀组和流量计等组件，在管道安装完成后进行水压测试和气压测试。在管道气压测试后及时进行管道冲洗。水压测试时，针对本工程消防管道较长且管道附件的情况，采用分段试压的方式。先将不能参与管道试压的附件、组件拆除并加设临时盲板。管道水压测试时先从管道低点注水，并从高点排空空气，缓慢升至试压压力后，检查有无渗漏问题，并对管道连接点、管道阀门安装位置进行检查和记录，试压时间为24h，管道渗漏检查每2h检查一次，经检查无误后排空管道内注水，并注入空气吹扫管道内残留水分。管道冲洗按先地下后地上、先干管后支管的原则，待管道试压和吹扫结束后撤除临时盲板，安装报警阀组等附件。
(4）水流指示器和减压板安装。水流指示器是监测消防管道内水流流量和压力的重要装置。水流指示器在管道冲洗后安装，并安装在消防干、支管上侧，与消防管道平行安装。根据工程防火分区设计要求，水流指示器安装在“六馆一中心”各防火分区消防干管位置，并加强水流指示器数据远传和监测，将数据信号接入消防控制室，确保消防管道水流量与阀门开度正常。同时，为满足各防火分区消防供水压力要求，确保防火高区供水压力，在防火低区消防管道安装减压孔板。减压孔板安装在报警阀组入口前，且安装在直径不小于50mm的水管支管上，减压板孔径不小于管道直径30%且大于20mm。
(5）喷淋头安装。为降低火灾导致的经济损失，提高自动喷淋系统自动响应性能，喷头安装间距按1.8m布设，最大间距不超过3.6m。喷头在管道冲洗后安装，使用专用扳手安装。喷头溅水盘与防火分隔设施间距控制在75～150cm范围内，防止因建筑结构阻隔影响自动喷淋系统消防灭火效果。针对本工程中因建筑装饰隔断原因造成的喷头安装不到位的情况，喷头与隔断水平最小距离按《技术规范》要求进行设置（如表2所示）。喷淋头安装完成后，加强成品保护，严禁私自拆装喷淋头，确保消防喷淋系统可靠运行。
表2喷头与隔断的水平距离和最小垂直距离要求单位：mm????
.png)
(6）消防报警系统安装。消防报警系统是实现自动喷淋系统自动化运行的核心环节。自动消防控制系统通过联动控制单元、联动外控电源、集线箱等连接与各防火分区消防报警装置连接，实现各防火分区内火情实时监测、联动监控与反馈。消防报警系统采用总线控制结构，各防火分区通过消防控制模块接入消防控制总线，消防泵、报警阀组等与消防控制系统连接，当发生火情时消防控制系统自动启动消防水泵，并打开报警阀组，实现火情的自动喷淋与控制。
结语：
在不断发展的经济环境下,由于建筑用地处于紧张的状态下,因此,在建筑业的发展中,就会产生许多的高层建筑,而且会愈演愈烈。为了防止高层建筑中出现火灾,因此,我们要对能够引发火灾的诱因进行防止,而自动喷淋灭火系统能够对此起到很好的作用,从而能够是建筑工程施工的消防安全有一定的保障。
参考文献
[1]贺随志,李振峰.高层建筑消防施工中自动喷淋灭火系统的应用分析[J].中华民居(下旬刊).2016,13(06),158-160
[2]张敏,姚海峰,刘金平.建筑室内自动喷淋灭火系统的应用[J].中国高新技术企业.2019,9(03),123-124
[3]王星.浅谈简易自动喷淋系统在中小型歌舞娱乐场所的应用[J].新余高专学报.2018,15(06),147-148
[4]郝慧颖,张伟.关于性能化消防设计的论述及自动喷水灭火系统的性能化设计[J].消防界(电子版),2020(10):35.
[5]宋明超,张伟.高层建筑防火措施及自动喷淋灭火系统的设计[J].消防界(电子版),2020(8):31.
[6]刘云春.探讨预作用自动喷水灭火系统的设计要点[J].建材与装饰,2020(11):94-95.
