摘要：市政路桥工程特别是旧路改造工程，施工作业面狭窄、障碍物多，外部环境极为复杂。传统的施工控制测量一般采用布设精密导线的方式，由于导线测量自身的局限性，且现场施工过程中很难保证不被破坏。利用GNSS实时动态差分（RTK）技术可以及时布设或者恢复施工控制点，具有高精度、高效率的特点。
关键词：市政路桥工程；控制测量；RTK
1.工程概况
绍兴市二环北路项目为市政道路智慧化改造工程，现场道路两侧建筑物及树木密集、水系繁多，施工的同时要保证社会及施工车辆通行，施工过程中交通导改与道路围挡封闭给施工测量带来了很大不便。外部环境限制以及施工工序繁杂，施工控制点不可避免的经常被破坏或者遮挡。因此，在道路沿线便于保护和施测控制点的地方布置首级控制点后，为便于施工只能在范围狭窄的围挡内加密布设临时施工控制点。所以，如何高效地布设及施测临时施工控制点非常重要。
2.RTK布设高精度控制点的理论依据
依据测量规范，各等级卫星定位测量控制网的主要技术指标，应符合表1的规定。

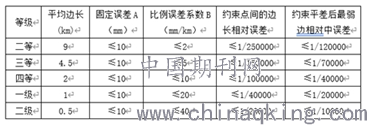

表1 卫星定位测量控制点的主要技术要求
.png)
3.RTK布设高精度控制点的实际操作
3.1 控制点布设
本工程首级控制点沿线均匀分布，为防止破坏便于保护，主要分布在沿线交叉路口地质稳定且周围开阔地带，首级控制点采用预制铜芯标志深埋。因现场环境复杂，在保证施工方便的前提下，在原来的道路面层或者便道边采用不锈钢测钉每200～300m布置一对通视的控制点，控制点间尽量保证两两通视，且不影响施工工作面。
此次共埋设6个加密控制点，为便于区分以就近墩号命名，其中ZD302离基准站最远且东南面50m处为高层居民楼区，居民楼处在ZD302与基准站之间，其它加密控制点周边无明显障碍物。
3.2 数据采集
全线分多个区段同时施工，因此现场也可以分段进行加密控制点布设和采集。根据现场施工施工节奏，将现场按照首级控制点分布情况，分成多个区段。将基准站设置在区段中间位置，周围开阔且受干扰较小的地方（任意设站），在固定解状态下利用移动站进行校准后开始采集数据，区段搭接的地方每次跨区采集1～2个点便于校核。
数据采集之前，先设置手簿采集取样条件，如高度截止角大于15°，水平精度因子小于0.010，高程精度因子小于0.015。
采集过程中，对中杆应该配备撑杆或者脚架，便于辅助对中杆对中整平和保持稳定。按照控制点采集模式采集，每次自动采集20次，然后转90度对中整平稳定后再次采集，共采集4次（总共5分钟左右）避免对中杆不铅锤等造成误差，取平均值。最后利用全站仪对加密控制点基线边长进行测量，并记录测量数据。
3.4 数据计算及复核
将每个点采集的数据，取平均值后每相邻两个点进行坐标反算，与全站仪采集的基线边长进行对比，计算出各条基线的边长及相对误差如下表2.
表2 基线边长较差及相对误差统计表
.png)
根据表2可以看出在保证基线边长和采集数据质量的情况下，RTK的观测精度达到了四等控制网精度要求；多路径效应对RTK测量影响很大，应避开市区高层建筑区域等其他干扰区域布设加密控制点，或改为传统的导线加密控制点。
4.RTK布设高精度控制点过程中存在的问题
利用实时动态差分（RTK）技术进行控制测量，精度高、速度快，缺点是受卫星状况影响，稳定性不如全站仪等常规测量仪器。因此，要加强质量控制，采用已知点检核、多测回观测等避免错误的产生。RTK在实际使用过程中，精度会受到周围的环境，卫星状况，控制点本身的精度，参数转换的误差等一些列因素的影响。
在市区道路两侧高楼林立造成信号遮挡或者多路径反射，无线通讯设备干扰强烈；郊区道路两侧树木密集造成信号遮挡，大面积水域也容易造成信号折射形成多路径反射，通讯发射塔、架空高压电线具有强干扰性，这些都是造成RTK测量精度受影响的主要因素，应合理有效的避开。
不稳定的施工条件极易影响RTK接受信号的强弱，造成明显的干扰，能观测到的卫星数量变少，空间几何图形变形。多路径效应导致RTK定位精准度降低。定位的精确度与观测的时间出现矛盾，尤其在接收信号较弱的状况下，矛盾尤其突出。为了能够有效提高RTK定位的准确性，首先，应选用性能较为稳定、能够减弱多路径效应的接收设备；其次，改进具体施测方案，为RTK测量制造较为有利的观测条件；然后采用RTK测量技术与传统地面测量技术结合互补的措施。
5.结语
随着科技的不断发展，实时动态差分（RTK）技术在市政路桥工程中得到了广泛应用。利用RTK布设高精度控制点显著提高了数据采集的速度，在取得高精度数据的同时，减少了内、外业工作量，缩减了作业人员，大大提高了工作效率。在保证施工需要的情况下，可以及时布设和恢复施工控制点，也大大降低了工程成本。在城市市区高楼林立卫星信号遮挡严密、无线电干扰源较多、反射路径较多，造成信号不稳定不宜使用RTK测量，应使用全站仪进行传统的导线测量。
参考文献：
[1]唐凯.双基站 RTK平面控制测量精度探讨[J].城市建筑，2016（02）：129.
[2]包民先，高玉良，陆建雄.提高 RTK平面控制测量精度与可靠性试验研究[J].北京测绘，2010（04）：65-67.
[3]郭建东，冒爱泉，殷忠.工程测量技术：RTK测量的方法与精度试验[J].中国学术期刊文摘，2006（22）：48.
[4]田建波，曹解放，刘贵启.RTK布设高精度控制点的可行性分析[J].海洋测绘，2014（05）：68-71.
作者简介：
吴光利：1988.10，性别：男，学历：本科，职称：工程师
