岳东阳 朱景萍
江苏四方锅炉有限公司 徐州 221142
摘要：通过P62P2-H08Mn2MoA及EF3两种焊丝的对比焊接工艺评定，选出合适的焊材及确定合理的焊接工艺，为设备的制造打下基础。
关键词 热过程 焊材 焊接工艺评定
1 前言
公司承制的260t电站锅炉设备，锅筒采用P355GH钢，厚度为100mm，锅筒钢板卷制时，受卷板设备限制，纵焊缝焊后需进行高温正火复校圆，并且锅筒所有焊缝焊接完工后需进行整体焊后消除应力热处理，即锅筒纵焊缝需要经历复校圆的正火热处理及最终消除应力热处理。本文将根据锅筒纵焊缝所受到的热过程，进行焊接工艺评定试验，确定合理的焊接参数及焊材。
2 P355GH焊接性分析
P355GH钢是按照EN10028-2标准生产的碳锰钢，化学成分见表1，力学性能见表2，供货状态一般为正火，金相组织为铁素体加珠光体，属于低合金高强度钢。
依据国际焊接学会推荐的碳当量计算公式计算出P355GH的碳当量Ceq=0.438（按标准值的上限计算），碳当量在0.4＜Ceq≤0.6范围内，有一定的淬硬倾向，易产生冷裂纹，并且由于板厚较大焊接接头拘束度较大，需焊前预热、保证层间温度大于预热温度、焊后需立即进行消氢处理。

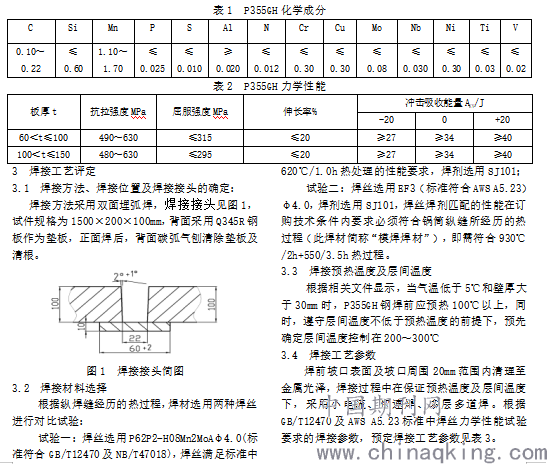

.png)

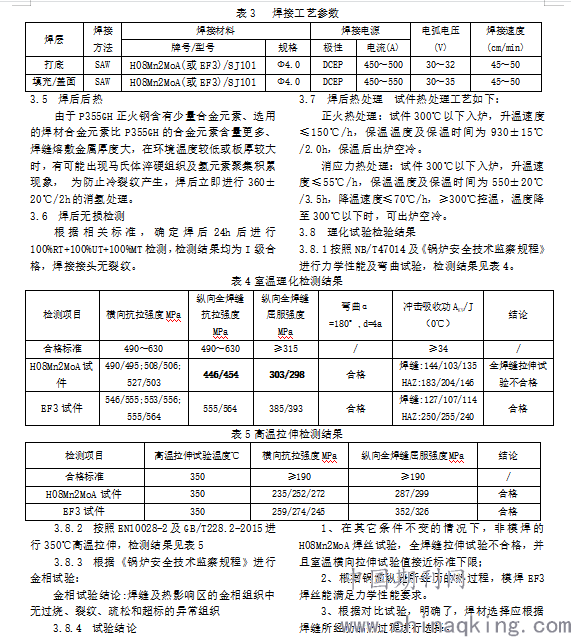

.png)
5 结语：
文章从P355GH钢材焊接性及锅筒纵缝经历的热过程出发，预选预热温度、焊接参数及后热等相关因素，进行不同焊丝的对比焊接试验，确定焊接相关因素及焊材，为产品制造提供了有力支撑，对以后锅炉压力容器制造焊接质量的控制具有重要的意义。锅炉压力容器是特种设备中常用的设备，它的应用环境具有一定的特殊性，一旦出现失效事故，其后果非常严重。因此，为了保证锅炉压力容器能够在规定条件下安全稳定使用，依焊接接头所经历的热过程进行选择焊材及进行焊接试验是非常必要。
参考文献
[1]陈祝年.《焊接工程师手册（第2版）》.北京:机械工业出版社,2010.
[2]叶卫平、张覃轶.《热处理实用数据速查手册（第2版）》.北京:机械工业出版社,2011
[3] 李俊林《锅炉用钢及其焊接》.黑龙江科学技术出版社,1988.
[4]NB/T47014-2011《承压设备焊接工艺评定.北京》.新华出版社.2011.
[5]ASME锅炉及压力容器规范 第Ⅱ卷 A篇及C篇.
[6]刘艳霞 刘洪波.P355GH钢焊接性试验.焊接与切割,2011年第16期.
