一、引言
近年来国家大力推行综合管廊建设，城市地下综合管廊的建设发展迅速，而集电力、通讯、给排水、燃气于一体的地下综合管廊符合目前城市建设的多元要求。但管廊主体结构施工完成后，管廊内部处于一个半密闭空间环境，与外界相对隔绝，若管廊主体结构达到一定长度，可视为有限空间。紧靠逃生出口处的进风口、排风口、吊装口和管廊两端出入口进行自然通风，同时管廊内施工的人员、机械作业时会消耗氧气并产生一定量有害气体。虽然管廊设计时会进行通风设计，但风机安装往往在管廊主体结构修建完成后，并且要通电、调试等一系列工作。在这个时间段内，人员在廊内施工很容易发生人员中毒、窒息或气体爆炸等事故。
二、临时通风设计原则及通风方式的选择。
施工临时通风不同于管廊设计通风，要秉着方便操作、结合施工的原则进行设计。管廊通风方式主要有自然通风、诱导式通风和机械通风个三种。参考隧道临时通风形式。主体施工阶段机械进风+风道方式是最有效，最节约的通风通风方式。机电安装阶段采用自然进风+机械排风的方式。这里结合铜陵地下综合管廊通风方式进行说明。
三、临时通风设计
1、工程概况

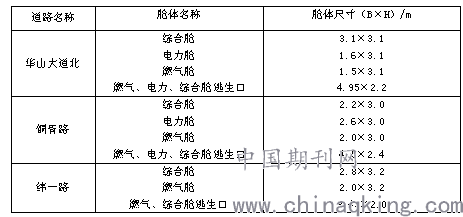

铜陵市地下综合管廊工程PPP项目，包含华山大道北段、华山大道南段，纬一路段、铜胥路段和铜官大道北段，总长度为11.4公里。内设给水管、污水管、通信电缆、电力电缆、燃气管线六大管线。标段管廊埋置深度为2~10m。华山大道北段、华山大道南段、铜胥路段和铜官大道北段为三舱管廊、纬一路为两舱管廊。现已确认断面尺寸如下表所示。
.png)
2、通风换气要求
目前管廊临时通风无相应规范及要求。但是我国隧道施工有丰富的临时通风经验，这里参照《公路隧道施工技术规范》。同时根据《城市综合管廊工程技术规范》里要求对通风进行设计。
根据《城市综合管廊工程技术规范》第7.2.2条规定“同和管廊的通风量应根据通风区间、截面尺寸并经计算确定，且应符合下列规定：
1、正常通风换气次数不应小于2次/h，事故通风换气次数不应小于6次/h。
2、天燃气管道舱正常通风换气次数不应小于6次/h，事故通风换气次数不应小于12次/h。”
根据《公路隧道设计规范》第5.3.3条规定“隧道空间最小换气频率不应低于3次/h。”
因为天燃气舱在正常使用过程中，燃气管道有细微泄漏的可能性，故正常通风换气要大于其他舱室的换气频率。但是施工阶段，燃气舱内无燃气通过，每有燃气泄漏的情况，在施工阶段燃气舱也按照其他舱室进行通风换气频率进行设计。
考虑安全性及隧道设计经验，管廊施工阶段通风换气频率按3次/h计算。

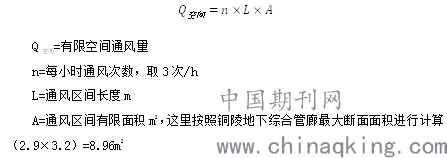

管廊根据换气频率对风量计算应按照下列公式
.png)
3、施工人员及机械通风量计算
根据《公路隧道施工技术规范》中第13.0.4规定“隧道施工通风应能提供洞内各项作业所需的最小风量。每人应供应新鲜空气3m3/min，采用内燃机械作业时，供风量不宜小于4.5m3/（min·kW）。全断面开挖时风速不应小于0.15m/s，导洞内不应小于0.25m/s，但均不应大于6m/s。”
考虑廊内工作人员，约10人左右，一台焊接机器（考虑焊接也会消耗氧气，产生有害气体，所以按照内燃机计算，电焊机为10KW）。为了保证氧气含量，为10人进行操作，一台焊接机器。
Q人员=3×10+4.5×10=75m3/min
4、机械进风+风道方式临时通风设计

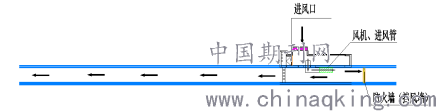

这种通风方式是将新鲜空气输送到通风区间最深处，根据压强将管廊内风从内到外排出，在通风区间内进行循环。如下图所示：
.png)
这种方式适合主体结构施工，通风区间较长。但是要保证这个通风区间内处两端为进出风口外，其他部位预留孔洞要封死，保证管廊为一个较密闭的风道，风道内压强不变，才能保证新鲜空气从进风口进入，从排风口排出，使得管廊通风区间内空气循环。同时保证挡风墙（防火墙），能封死整个断面。

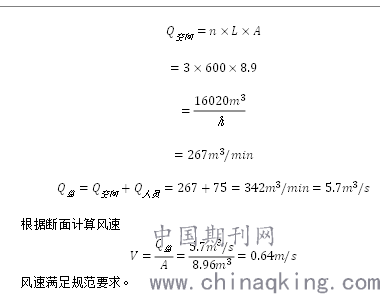

根据施工进度及各种因素考虑，此种方式通风区间长度为600m。
.png)
5、自然进风+机械排风临时通风设计
这种通风方式适合防火墙砌筑后，防火区间为管廊自身设计通风段，每个防火区间自带通风口和进风口。根据管廊通风设计，综合舱采用自然进风+机械排风，燃气舱采用机械进风+机械排风。燃气舱采用机械进风+机械排风的方式是为了保证燃气泄漏时，能尽快将燃气排出。但施工时，燃气舱无燃气运输、设备运转，所以均按照综合舱自然进风+机械排风设计。管廊内空气从排风口吸出，管廊内压强降低，新鲜空气在大气压的作用下进入管廊内部，在防火区间内进行空气循环。

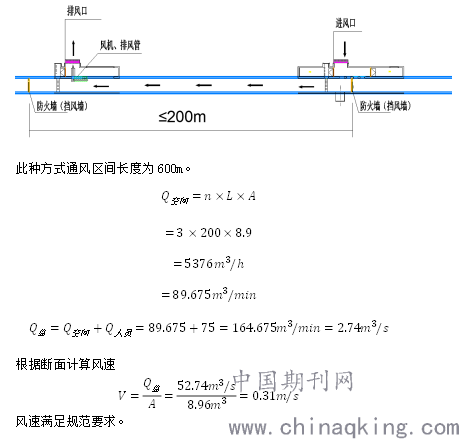

此种方式通风区间长度为600m。
.png)
6、风机及风道选择
优先考虑直流风机，风道选用带骨架风道，保证风道截面不变。同时相应的电源、防护及挡风墙也要提前设置，才能保证管廊内通风良好。
四、临时通风注意事项
虽然管廊进行临时通风，但管廊内部仍然要进行气体检测。其中空气中的一氧化碳（CO）、二氧化碳（CO2）、氮氧化物（NO2）必须检测，且有害气体浓度符合相应规定。同时空气中的氧气含量在工作过程中始终保持在19.5%以上，氧气含量也不能超过23%，防止富氧中毒。同时保证进风口空气质量，同时严禁输送纯氧。
