钱敏
南京扬子石油化工设计工程有限责任公司 江苏南京 210048
摘要：随着社会生产发展及人们生活水平的提高，生产生活对能源的需求越来越大。液化天然气的开发与利用给社会生产及人们生活带来极大的便利，是社会生产及人们生活中必不可少的能源之一。近年来，随着液化天然气的普及程度越来越高，对液化天然气安装使用质量要求也越来越高，其中管线安装受到越来越多的关注。液化天然气管线对工作环境的温度要求很严格，需要在低温-162 ℃下进行工作，因此，对于液化天然气管线的保冷绝热效果控制十分重要，关乎到用户们对液化天然气的使用安全。本文研究的目的是了解当前液化天然气管线保冷绝热的安装技术及使用情况，同时以一个液化天然气模块工厂项目的天然气管线保冷绝热安装个案为例，对液化天然气管线保冷绝热安装环节进行详细描述，包括保冷绝热材料接收、安全前天然气管线检查、安装过程及文件提交保管等，从而把握液化天然气管线保冷绝热安装质量控制。
关键词：液化天然气；管线；保冷绝热；安装质量；控制
社会经济发展及人们生活都需要消耗大量的能源，液化天然气在当前已探知的可使用能源中属于较受社会认可的能源之一。当前全球面临着能源短缺与枯竭问题，液化天然气作为公认的清洁能源，具有众多优越性，而且其液态的形式体积较小，相比于气态天然气，液态天然气仅是气态天然气体积的六百分之一左右，因此液态天然气十分方便于运输及储存.但液态天然气需要在极其低温的环境下才能液态化，温度达-162℃，进而对液态天然气工程项目中管线的保冷绝热要求较高，管线保冷绝热制冷质量控制关乎到液态天然气装置运行的稳定性。本文按照液态天然气管线安装项目实施的环节顺序，从材料验收环节、安装前管线检查、安装过程质量控制、安装后最终检验及文件提交等四个环节探讨管线保冷绝热质量控制措施。
一、保冷绝热材料验收环节质量控制
由于液态天然气液化对运输储存环境的温度要求较低，因此对管线建设的保冷绝热要求高，进而需要对管线材料进行相应的涂层处理。一般的液态天然气管线需要采用无缝管、螺旋缝管和直缝管等多种管材，管材由电焊连接而成且管材的内外部进行相关的涂料涂层处理。液态天然气管线项目建设应根据项目的实际情况决定采购相应的管材，在管材入场后，必须设定专门的管材验收岗位，对管线材料的安全数据进行检查，确保管线材料符合采购的尺寸、型号，而且特别注意检查管线材料是否存在损伤，另外应抽样对管线材料进行爆冷绝热效果检查，确保管材符合液态天然气的储存及输送需求。管线材料验收及格进场后，项目组应划定管线材料的存放场地，并按照供货商提供的管线材料安全数据表对材料进行储存，设定储存场所的保存条件，例如保持干燥等。若发生管线材料储存不当而受潮了，应及时发现并与供货商进行沟通并更换管线材料，以保证管线材料的质量符合液态天然气的要求。
二、管线保冷绝热安装前检查控制
管线材料安装前进行检查十分重要，经过检查能够有效挑选出有问题的损伤的材料。而且管线保冷绝热安装前的检查控制也是保证材料质量合格的最后一道防线。除此以外液态天然气管线保冷绝热安装前还需要确认管线材料的适用规格书、厂家图纸、流程图、材料安全数据表和管道仪表流程图等，以保证管线保冷绝热安装准确。如厂家图纸资料、技术规格书或材料安全数据表已进行更新，则项目施工前必须及时与厂家进行沟通并更新相关材料。
三、管线保冷绝热安装过程中的质量控制
（一）安装基本原则
管线保冷绝热安装第一步是安装泡沫玻璃，泡沫玻璃的安装必须根据厂家提供的最新设计文件，即 PIDs和LTDs文件进行玻璃厚度及层数的确认，并根据实际情况及技术规格书对泡沫玻璃进行切割及组对。在安装过程中，为了保证管线的效果，应保持管线的干净干燥，因此需要采取一些防尘及防油污措施，以减少安装疏忽而导致管线保冷绝热不佳的情况出现。
（二）收缩缝安装质量控制

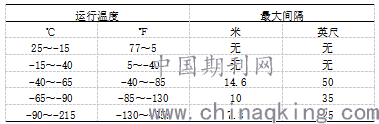

液态天然气的收缩缝一般采用有弹力的玻璃棉纤维进行填充，弹力玻璃棉纤维为25mm，而且安装过程中必须注意收缩缝的放置间隔，应根据管线运行温度科学合理决定。一般收缩缝与液态天然气管线运行温度有一定的对应关系，如下表所示。收缩缝一般设置在支撑环下，例如垂直管线中有支撑环且运行温度低于-40℃的会设置一个收缩缝，而水平管线则是在管支撑之间设置收缩缝。除
.png)
了收缩缝外，还要根据实际需要设定伸缩缝，伸缩缝是根据缝的移动方向填充，填充材料与收缩缝有所区别，采用玻璃纤维毡填充。
（三）气阻及防潮层安装质量控制
气阻及防潮层的安装对液化天然气管线适用十分重要。一般来说，安装气阻需要向泡沫玻璃及管线表面的方向分别延伸长度为126mm。为了保冷绝热聚酯增强布层需要在边缘重叠75mm。防潮层则需要采用1m的厚度，并且以直缝缠绕法安装，防潮层中不能有由皱褶而引起的空隙，从而保证液化天然气保冷层的气密性达到百分百。
四、管线安装后最终检验及文件提交质量控制
液化天然气管线安装后需要进行最终的检验工作，检验工作应由专业技术人员执行。检验的内容包括管线外部保护层是否存在凹陷及损坏，内部保冷绝热层密封性是否受到损坏，管线保冷绝热走向是否正确，管线能否有效排水，法兰及阀门等移除操作是否正确等。检验完毕后应将管线保冷绝热安装的文件完成有关签署，并发出安装完毕的释放单。
结束语
液化天然气管线保冷绝热安装质量控制至关重要，关乎到管线的安全使用及天然气的运输与储存，因此要严格控制管线保冷绝热安装工作，从安装前管材检查到安装过程中收缩缝、气阻及防潮层的安装控制以及安装后对管线保冷绝热进行检验并完成各项文件签署及提交等各个环节进行质量控制。
参考文献：
[1]康婷.浅析天然气管道工程施工常见问题及对策[J].江西建材,2017(10):83+86.
[2]付茂林,周洪涛.牵引轻轨滑车在普光诸唐湾隧道Φ508天然气管线施工中的应用[J].科技资讯,2014,12(08):86.
[3]尤玉先,王金宝,裴建通.浅析我国天然气管线安装技术[J].企业导报,2011(14):289.
