陈桅
广东省第四建筑工程有限公司
摘 要：高支模施工技术是近年来在建筑领域应用新型施工技术，对提升高层建筑施工质量和效率有着重大意义。高支模技术具有高风险、高难度等特点，施工过程对施工技术有较高要求，容易出现各种安全隐患。因此，必须做好有关质量和安全防控措施。文章结合某工业厂房施工实践，对高支模施工关键工序以及安全控制措施进行详细分析，为同类工程施工提供理论参考。
关键词：建筑工程；高支模施工；关键工序；安全控制
引言
高支模施工技术目前已广泛应用在建筑工程施工当中，该施工技术能够提高施工效率的同时，还能提高工程质量以及稳定性。但该技术应用过程中存在较多危险点，如果安防不到位，容易引发质量和安全事故。因此，在制定施工方案前，一定要结合项目具体情况，制定安全可靠、科学合理的支模方案，对于超出8米以上的支模，属于高大支模，必须制定专项安全施工方案，经过专家认证审核同意后方可进行施工。
在施工过程中，一定要对施工全过程进行有效管理，包括从项目施工前各项准备工作、设计方案的确定以及后续的施工工艺和过程等，均必须满足有关规范规定和要求，并做好相应的质量和安全管控措施，尤其是对关键工序进行严格把控，对高支模板的安装、拆卸等，更要重点关注，保证整体工程能顺利完成，充分发挥该技术的应用优势。
一、工程概况

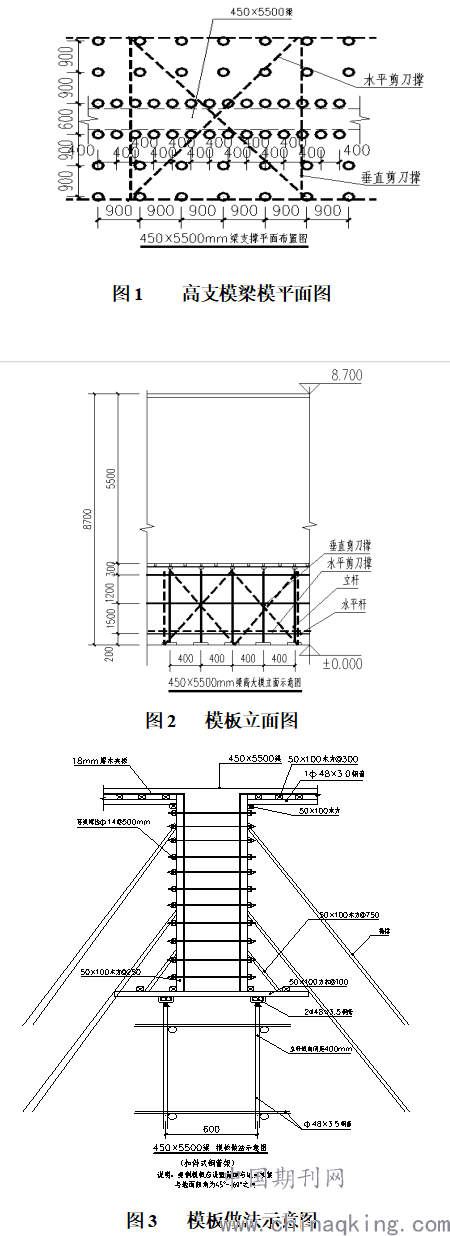

某厂房工程及办公楼、厂房二大堂均为二层架空结构，一、二层层高4.5m、4.2m，三层梁板高度为8.7m。其中三层搭设高度超过8m，属于超过一定规模的危险性较大分部分项工程，必须另行编制安全专项施工方案，并经专家论证通过后，方可实施。本工程高支模采用满堂扣件式钢管脚手架支撑，模板面板采用木模板,本工程各到多种不同规模的模板 (见图1、图2),现结合实践对高支模关键施工工序施工进行分析。
.png)
二、高支模施工流程
结合工程特点→钢筋混凝土的自重加上施工荷载计算出模板及其支撑系统的荷载→设置模板及其支撑系统→向施工人员技术交底→按照设计要求及规范要求、支撑架的要求搭设支撑架→支立模板→浇筑混凝土→拆除模板以及支撑系统。
三、高支模施工关键工序
1. 搭设立杆、水平杆
高支模安装过程中必须做好立杆、水平杆的搭设工作，通过两类杆的搭设组合，承担建筑结构的受力，提升结构安全性及稳定性。
在这道工序施工过程必须控制好立杆垂直度，其误差值不能超过允许范围，误差要控制在2cm以下，支杆间距离要控制在-5 到 5cm之间。提高支杆搭设精确性，保证受力部位具有稳定的支撑撑的力度，
从而提升结构的稳定性。
2、 扫地杆的设置
在距离地面距离 200mm 处设置扫地杆，通过连接水平杆，比如纵向水平杆、横向水平杆两种。为提高脚手架稳定性，还可在纵向扫地杆的下方设置横向扫地杆，杆的底部要加上底座或垫板,确保安全。
3、安装与扣件的设置
扣件和钢管配是配套而形成整体，安装扣件时，要保证其拧紧程度，并对力度进行控制，通常拧紧程度控制在40-65NM之内较为合适，此外，为避免螺丝产生松动，各部位间要保持适度空间距离，保证有15cm 为合适，螺栓要处在同一方向，其对接的开口应保持一致。
在安装该工序过程中，施工人员要认真作业，并反复检测，安装工序完成后，有关质检人员要对其质量进行检查，保证扣件抗滑及抗掉能力。
4、 剪刀撑的安装
剪刀撑通常安装在高支模外部，其主要是起着支撑功能。安装时要注意剪刀撑的规格必须与脚手架结构相符，并控制其宽度在 4-6 cm内，剪刀撑规格型号必须统一，剪刀撑之间的间距应控制在 10cm 较为合适。
剪刀撑通常安装在需要增加局部稳定和加强的部位，与水平结构保持一致。当模板支撑高度超出4m时，则需要安装水平剪刀撑，即一种横向斜撑与水平杆斜交呈之字形的斜杆。如果想要进一步加强建筑结构中间的稳定性，可以通过设置一种水平的斜杆来加强其稳定性增强结构牢固性。
5、高支模的施工要点
高支模施工通常可以分为三个步骤，一是安装顶层模板，在这个步骤施工过程中，其质量控制关键就是必须控制模板厚度，必须根据设计方案所规定要求进行施工，并保证模板高度，在本工程施工过程中，顶层模板施工是根据相关数据而进行满堂架、小楞、模板的施工，
施工期间应当注意楼板厚度和地面的标高度；第二个步骤就是进行柱模板施工，在这道工序中，要注意做好模板以及承重架之间的连接工作，连接处可以通过螺栓以及铁丝等进行调节，以提高柱垂直精准度。第三个步骤就是梁模板施工，底模一定要安装在中心线上，与侧模、底模保持90 度以上，如果跨度在4m以上时，应考虑直拱处理，以保证支撑系统有足够稳定性。
6、浇注砼以及施工监测
在高支模搭设和钢筋安装、砼浇捣施工过程中，必须随时监测。在进行高支模梁板砼浇注前，一定要全面检查脚手架是否符合施工要求，确保合格后才能进行浇筑。在进行砼浇注过程中，要不断检查支架支承情况，如出现下沉、松动和变形等情况时，要马上停止施工检查原因，等问题解决后方能继续施工。
此外，施工过程中需对支架沉降、位移和变形进行安全监测，每隔15m应设置一监测剖面，每一个监测剖面要布置2个或以上支架水平位移监测点、3个支架沉降观测点。砼浇注过程中，也要进行实时监测，监测频率要控制在30分钟以内。
按照规范要求，支撑架的纵横向水平杆的容许挠度宜控制在L/150与10mm之间，如出现高出超过预警值，要马上开启紧急预案。混凝土梁的浇注顺序宜从跨中开始，沿两端对称分层浇筑，每一层厚度控制在400mm以内。板砼浇注要从楼面的中部开始，沿四周进行浇注，浇注时需要确保支撑架均衡受载。通过泵送混凝土浇注时，要防止泵送混凝土对模板造成重大的冲击力。
四、 建筑工程高支模施工中的安全措施
1、 保证支撑安全
在高支模板施工过程中，必须重点关注支撑设置问题，因为该部位极其容易发生安全隐患。在制定高支模施工安全措施时，必须对支持施工部位采取安全防控措施，并进行严格管理，包括对支撑高度的控制、支撑架形式的选择等，都必须以满足工程实际需要作为首选，如果选择错误，容易造成施工隐患。例如对于支撑高度在6m以下时，应首选扣件式钢管支撑或门式。高于 6m时，则应选择扣件式钢管支架。
在本工程高支模施工中，主要施工流程包括：从安全交底到开始搭设场地进行放线的工作、将立杆的位置排好，再依次进行立杆安装的工作，三步实现水平杆的工作、剪刀撑、立杆对接、设抛撑、根据搭设的情况设置脚手架、设计连墙件、铺脚手板，最后验收合格，开始铺楼板模板。
2、 楼板的截面选择
要根据工程具体情况和要求，选择合适尺寸的模板。不同尺寸的标高也有相应标准，所选择的楼板截面要合适，利用横向以及水平拉杆来提高其稳定性，还可以通过短钢管进行辅助的加固。
3、模板拆除措施

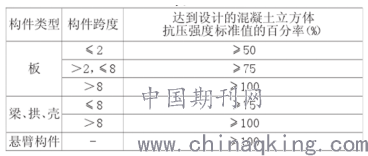

高支模施工具有较大安全风险，在施工过程必须强化对施工质量和安全的检查工作，并做好有关记录，在检查过程中要强化对重要的构件和杆件，例：剪刀撑、连墙件、等的定位以及布局能否达到标准规定要求。工程施工范围的地基类不能存有积水，立杆不得悬空，底座保持稳定。拆模前要预先制定相应的拆模顺序、方法及安全防控措施，及项目应急预案。在确保模板强度满足设计规定后，（见表1）方可进行模板拆除工作。
.png)
在模板拆除施工过程中，一定要设置警戒区，施工区域内严禁与施工无关人员出入，作业人员必须做好安全保护措施；同时按照规定的拆除原则和工序进行，对于拆下的模板，要妥善处理。
施工人员和监理人员必须强化对拆除过程的安全检查工作，保证各工序和环节达到相应的安全等级后，方可进行相关作业，同时要详细做好检查记录，保证模板拆除能够安全顺利进行。
五、结束语
本文工厂高支模工程目前已顺利完工,实现了安全生产零事故。高支模施工难度大、风险高，施工过程如果管控不当，容易产生支撑系统位移，模板坍塌等安全事故，造成严重后果。因此在应用该技术过程中，一定要从设计、施工、材料等方面进行严格把控，并做好施工过程各工序，尤其是关键工序的质量和安全措施，最终达到工程项目安全生产，质量优良。
参考文献
[1] 张峰，房建土建工程中的高支模施工技术运用的探究，居舍，2019（29）
[2] 熊岗，关于房建土建工程中的高支模施工技術运用分析，门窗，2019（15）
