分析建筑工程中型钢混凝土组合结构施工技术的应用

发表时间：2020/10/10 来源：《基层建设》2020年第17期作者：陈宝强

[导读] 摘要：针对型钢混凝土组合结构来说，其存在着较多的优势，比如抗震效果显著、承载力强等，因此在建筑领域中得到了广泛的使用。

        高唐县金兴建筑安装工程有限公司山东省聊城 252800
        摘要：针对型钢混凝土组合结构来说，其存在着较多的优势，比如抗震效果显著、承载力强等，因此在建筑领域中得到了广泛的使用。而如何将型钢混凝土组合结构施工技术应用于建筑工程施工中，已然演变成现阶段值得深思的课题。结合相关工程案例，在全面了解应用型钢混凝土组合结构优势的基础上，对建筑工程中型钢混凝土组合结构施工技术的应用进行了深入探讨，为类似工程提供有价值的信息。
        关键词：型钢混凝土；组合结构；建筑工程；工程案例；施工技术
        引言
        对我国建筑工程建设状况进行分析后可知，型钢混凝土组合结构得到了相关人士的热烈追捧。之所以这样说是因为该结构在充分确保构件承载力的基础上能够降低构件所占空间，有益于扩宽建筑实际使用空间，并且经济性、抗震性能等方面也存在着显著的效果。鉴于此，从以下几个方面围绕着建筑工程中型钢混凝土组合结构施工技术的应用展开论述。
        1建筑工程中型钢混凝土组合结构类型与施工技术
        1.1型钢混凝土组合结构类型
        一般而言，型钢混凝土的应用情况可以分为以下几种：一种是全型钢混凝土结构；另一种是局部型钢混凝土结构，其中局部型钢混凝土结构在建筑行业中得到了广泛的使用。在具体实践期间，因为配钢型式的不同，可分为以下几种类型：一种是实腹式；另一种是空腹式。
        1.2型钢混凝土组合结构施工技术
        1.2.1型钢柱施工技术

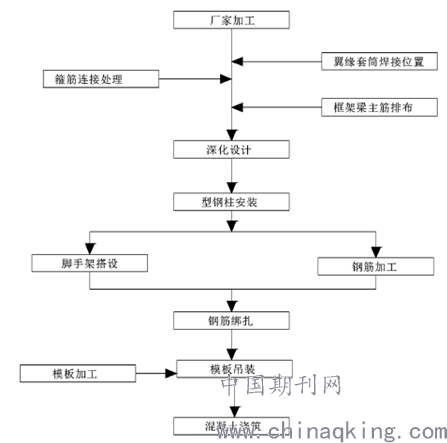

        施工流程：针对型钢混凝土柱施工流程，图1所示。

        图1型钢混凝土结构柱施工工艺流程
        施工要点：
        第一，型钢柱制作。通常情况下，型钢柱一般都是交给厂家进行加工与制作的，在进行加工的前期阶段应当结合设计蓝图来对型钢柱加大设计力度，完善梁主筋排布位置以及锚固方式，同时还要对钢筋穿孔具体位置加以明确，为型钢构件质量满足相关要求夯实基础。第二，型钢柱的安装。柱脚主要包含以下几种方式：一种是埋入式；另一种是非埋入式。相比于后者，前者柱体插入基础，存在着较强的稳定性，然而施工起来较为繁琐，所以应当结合具体状况选用施工方法；只有柱脚处于稳固状态后，才能继续安装型钢柱，同时还要对构件编号、安装图纸进行全面、细致的检查，当没有任何问题后才能对型钢柱做好吊装工作，精确定位、校正完毕后展开焊接，最后还要对其次序与温度进行科学控制。第三，钢筋工程。当安装完型钢柱之后，相关人员需要绑扎柱纵向钢筋以及箍筋，因为型钢梁和柱纵筋容易发生交叉情况，所以应当在全面了解具体状况的基础上采取最为可行的处理措施。举例而言，型钢梁不大时，相关人员可把纵筋汇集到矩形柱四角，目的是为了降低和型钢梁接触的次数。
        1.2.2型钢梁施工技术
        工艺流程：
        第一，当型钢柱安装流程结束后，就可以对型钢梁展开吊装作业了，主要分为以下流程：一是先对梁底纵筋进行安装，然后再对型钢梁进行安装；二是先对型钢梁进行安装，然后再对梁底纵筋进行安装。从客观的角度出发来讲，前者使用的次数比较频繁，后者操作起来费时费力，仅仅在项目执行期间明确要求先吊装型钢梁情况下才会使用。
        技术要点：
        针对型钢梁的安装来说，其和型钢柱比较类似，主要分为以下流程：第一，型钢梁制作。型钢柱一般都交给厂家进行加工与制作，在进行加工的前期阶段应当结合设计蓝图来对型钢柱加大设计力度，当全部构件加工制作结束后方可开展预拼装与编码工作；第二，底部纵筋安装。相关人员应当结合图纸内容对钢筋做好绑扎工作，焊接要牢固；第三，型钢梁安装。在适宜的地方对耳板吊装吊点做好焊接工作，然后进行吊装，当型钢梁就位后进行调节，并在梁翼缘处焊接、梁腹板处螺栓连接或者是焊接；第四，要实现对上部纵筋、拉结筋等相关部分的科学安装。
        1.2.3混凝土施工技术
        当以上作业结束后，就可以结合图纸内容进行柱模板、梁模板的安装与校正工作了，直到全部满足相关要求后才能浇筑混凝土。第一，柱混凝土浇筑。相关人员需要在柱底部浇筑相同规格的砂浆，确保厚度保持在50mm的范围内，以此来减少烂根情况发生的概率；混凝土分层浇筑，且确保每层厚度≤500mm，因为型钢骨架的存在，导致混凝土没有较强的流动性，所以必须充分振捣，钢筋密集区可借助于φ30mm振捣棒与钢筋钎开展振捣作业。第二，梁混凝土浇筑。相关人员需要从梁的一边下料，借助于振捣棒把混凝土向梁另一边赶，一直到另一半形成混凝土之后，两边就可以一起进行振捣作业了，除了要对振捣时间进行科学控制之外，还应当对模板是否存在变形情况进行全面、细致的检查。
        2工程应用
        2.1工程概况
        某住宅工程项目占地面积为2.23×104m2，建筑总面积为14.24×104m2，拥有2栋住宅楼，其中一栋住宅楼高度为地上42层（1#楼，155m）；另一栋住宅楼高度为地上36层（2#楼，135m），同时该工程项目主要以型钢混凝土组合结构为主，这一环节的施工是该项目重难点所在。
        2.2材料与设备
        首先是型钢柱材料。通常包含以下几点：一是Q345B钢材；二是扭剪型高强度螺栓；三是坡口熔透焊缝、角焊缝。其次是钢筋和连接套筒。主要包含以下几点：一是RRB400钢筋；二是滚压直螺纹接头。再次是模板体系材料。尽可能将18mm厚木模板，60mm厚定型组合钢模板当作主要面板；18号槽钢柱箍+准18mm可拆式对拉螺栓。最后是C40、C50混凝土。一般涵盖以下几点：一是P.O42.5水泥；二是JG-2A、UEA型号的外加剂；三是I级粉煤灰。不只是这样，还应当提前准备好以下施工设备：一是QTZ80C（5613）塔吊 1 台；二是QTZ80C（5512）塔吊 1 台；三是混凝土臂架泵（臂长48m）；四是混凝土车载泵等。
        2.3施工技术要点

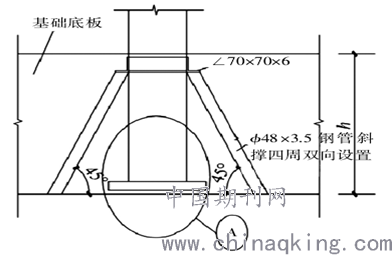

        第一，型钢柱脚埋置。该工程项目主要以埋入式柱脚为主，原计划每根柱脚埋入基础筏板下1.1m（筏板厚2.3m），因为很容易受到地下水等相关因素的干扰则把埋入深度变成2.3m。与此同时，该工程项目型钢柱高度不小于3.4m，单根重量可达15kN（1.5t），借助于地脚螺栓固定的方式极易发生移位现象，所以最终决定采用斜撑做好相应的加固工作。具体内容请看图2所示。

a立面

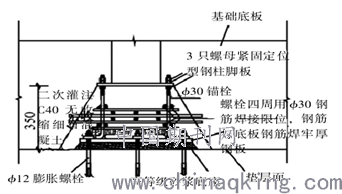

        B A大样
        图2 型钢柱加固措施
        第二，型钢柱安装。针对该工程项目来说，其实际上是结合图纸内容展开型钢柱深化设计和加工的，同时还要绘制出与之相匹配的钢筋排列图，交给加工厂加工、制作，工厂车床制孔；同时，型钢柱3层一截（10.5m），吊装就位，并确保连接板和耳板的螺栓处于拧紧状态后方可展开焊接作业。
        第三，梁、柱、墙钢筋施工。该工程项目柱箍筋不小，并且梁柱接头位置钢筋预留处于比较集中的状态，如果钢筋不能避开型钢的话，型钢上预焊直螺纹套筒，同时还要在施工场地连接钢筋。
        第四，混凝土浇筑。从客观的角度出发来讲，当钢筋绑扎结束之后，应当采取有效措施确保间距控制在30~40mm的范围内。因为混凝土很难达到充分灌注的目的，所以应当提前将排气孔留出来，混凝土坍落度160~180mm，在此过程中要做到均匀下料，并做好相应的振捣工作。
        结语
        针对型钢混凝土组合结构来说，其存在着较多的优势，比如可迎合大型施工需求、抗震效果显著、经济性强等，所以在建筑领域中得到了普遍的认可与推崇。型钢混凝土组合结构作业中，无论针对哪种钢构件来说均要交给加工厂做好加工工作，直到所有构件质量均满足要求后才可以运输到指定的地方，型钢柱、梁与钢筋要按照具体次序进行安装，旨在保障节点构造处理规范，施工场地混凝土浇筑要做好充分振捣工作，继而确保最终组合结构成型质量符合要求。
        参考文献：
        [1]黄欣.建筑工程中型钢混凝土组合结构施工技术的应用分析[J].工程建设与设计，2020（13）：178-180.
        [2]章艳平.高层建筑施工中型钢混凝土柱梁连接节点施工质量的提升探索[J].科技资讯，2019，17（02）：86-87.
        [3]王大伟.谈型钢混凝土组合结构中型钢柱的施工工艺[J].山西建筑，2013，39（15）：85-86.
