摘要:建筑电气施工中，防雷接地施工是一项十分关键性的工作，直接关系到建筑物的防雷效果。所以必须在建筑电气安装中加强防雷接地施工技术的掌握。因此，本文紧密结合建筑电气防雷接地施工实践，从防雷接地技术的概述入手，对现代建筑电气防雷接地的施工要求进行了梳理，并对其技术要点进行了探究。
关键词:建筑电气；防雷接地；施工技术
建筑电气防雷接地施工具有较强的专业性，所以我们必须掌握防雷接地的技术原理，并始终与防雷接地系统施工图为指导，严格按照施工图中的要求加强对其的施工，确保每个环节的技术质量达标，才能更好地促进防雷接地施工技术质量的提升。
1.建筑防雷接地技术原理概述
建筑防雷接地技术是利用拦截和疏导最后协防入地的地一体化设备，预防由于直击雷、雷电电磁脉冲给建筑物自身和内部设备造成损害的一种防雷技术。具体的原理如下：在建筑物的接闪器和电力电子系统中所感应或者被雷电过电压从接地系统的引下线相连而释放雷电到大气的过程，由于大地电阻与引下线电阻小，但是建筑物电阻大，因此雷电过电压从引下线而进入大地之中[1]。
2.现代建筑电气防雷接地的施工要求
由于现代高层建筑的数量越来越多，在防雷等级方面的要求也在不断提升，而这就给建筑电气防雷接地施工提出了新的要求。
2.1准备环节的要求
为满足建筑防雷的需要，需要在防雷接地施工前做好各方面的准备工作。这主要是因为雷电的危害较大，有直击雷、感应雷以及雷电波的侵入，所以需要紧密结合雷击事故发生的可能性和可能大带来的后果，严格按照防雷等级设计标准确定建筑的防雷等级，并结合防雷等级做好相关的准备工作。本文以二类防雷为例，在准备阶段，需要深入现场进行调研，并结合二类防雷的需要，确定接地体，以确保防雷接地安全为前提，对预防直击雷、侧击累和雷电波的侵入制定相应的方案和措施，且所有直击雷的预防措施需要采用接闪装置，若建筑物高度大于45m，那么就需要制定相应的防侧击雷的措施，而防雷电波侵入主要是做好接地工作。最后对所制定的防雷接地方案的科学性和可行性进行论证的基础上才能用于现场执行。
2.2施工环节的要求
在做好施工准备的基础上，在施工环节，对防雷接地施工也有着相关的要求。一是在施工技术方面，需要严格按照施工技术方案进行施工，并对每个环节的施工技术质量进行检查和管理，以确保制定的各项防雷措施得到有效实施，质量得到有效保障。二是在施工安全防护方面，主要是对整个施工全程做好安全保护，避免出现安全事故[2]。
3.防雷接地技术在建筑电气施工中的应用要点分析
3.1接闪器安装技术要点
接闪器作为防雷装置的主要装置之一，其主要在防雷装置顶部，而作用的借助其高出建筑物的突出地位，将雷电引向自身，从而进行直击雷放电。常见的接闪器主要有避雷针、线、网、带，而除此之外，还可以利用建筑物的金属屋面作为建筑接闪器（二类防雷、三类防雷中适用）。在安装过程中，需要根据接闪器的类型，从建筑防雷接地系统图中找到其安装的位置，严格按照规范进行安装，主要有建筑物上直接装设、独立接闪杆、架空三种安装方式，具体需要结合实际来确定，但是严禁利用无线电视广播天线杆顶的接闪器作为建筑物的接闪器。
3.2引下线的安装技术要点
引下线也是防雷装置的一部分，在安装过程中，主要是以建筑防雷接地系统图为指导，严格按照设计流程做好引下线的绑扎和固定，并将其与接地极连接。具体的安装详见图1所示。诞生需要注意的是，引下线与建筑配电室的接地干线均需要在批准的设计下施工，且引下线的根数至少有2根（以二类防雷为例），且引下线应顺着建筑物的四周进行对称布设，间距在25m之内，若设计是利用建筑物四角的钢柱、柱子钢筋为引下线时，需要根据跨度设置，且引下线平均佳俊也需要在25m之内。在明装敷设时，引下线为热浸镀锌圆钢时，直径需要大于等于8mm；引下线为热浸镀锌扁钢时，截面积不得小于12×4mm。引下线需要顺着最短路线引入接地体，弯曲处的半径不得小于圆钢直径的10倍，若为扁钢，则不能小于10倍扁钢的厚度。明装引下线与强面的距离不得大于90mm，且间隔1.5到2m就要设置一个支架对其进行固定。在暗装辐射时，主要是采用钢筋砼板梁、柱钢筋作为其引下线，但是必须与外引预埋板连接，且引下线和钢筋连接需要采取焊接，或者是利用U形螺栓卡进行紧固。而采用砼柱钢筋作为引下线时，其主筋的直径不得低于10mm，而如果是采用金属构件，比如爬梯，作为其引下线时，则需要确保不同构件连接起来形成电气通路。而在做好对其安装的同时，还要做好引下线接地点测试点的设置。
.png)

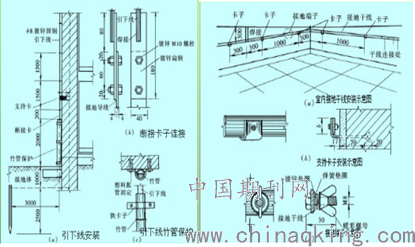

图1：引下线安装图2水平接地体安装示意图
3.3接地装置的安装
所谓接地装置，就是接地体和接地线的总体，接地装置也属于整个防雷装置的一部分，同样具有不可或缺的作用。在进行人工接地体安装时，主要是根据防雷与接地系统施工图为指导，确保接地体材料在机械强度与耐腐蚀性方面达标，所以选取镀锌钢材较为理想。而如果是垂直接地体，主要是采用镀锌钢材制作的角钢、钢管，根据设计数量和规格进行加工，并在确保其质量的基础上才能进行安装，在垂直接地体安装时，首先需要做好地沟开挖，再应用打桩的方式把接地体打入地沟之下，且接地体有效深度需要不低于2m。而在连接引线时，接地点在打桩后进行接地体连接和土回填。而在做好各种接地装置安装的基础上，需要对接地电阻进行测量，以确保其满足设计要求。在具体的测量中，主要是采用接地电阻测试仪来进行测量。除了做好垂直接地体外，还要注重水平接地体的安装，具体详见图2所示，其安装过程中，既要做好人工接地线材料的选择，一般采用镀锌材料制作，严禁采用裸铝导线作为接地线，并加强对接地干线安装质量的控制，尤其是与干线、金属构架、变压器中性点连接时，需要作为重点控制[3]。
4.结语
综上所述，本文紧密结合建筑电气防雷接地施工的需要，对建筑电气防雷接地施工技术要点进行了探究，但是本文主要是从建筑物的视角进行整体的探究，在实际作业中，还要研究与内部电力系统的连接，而这将在后续的研究中进一步探究。
参考文献:
[1]翟炫.防雷接地技术在建筑电气安装中的应用研究[J].住宅与房地产,2020（12）:177.
[2]蒋荣.建筑电气安装中防雷接地施工技术探析[J].现代物业（中旬刊）,2020（02）:168-169.
[3]顾友祥.建筑电气安装中防雷接地施工技术的应用研究[J].居舍,2020（03）:52-53.
