浅谈如何快速辨别电流互感器二次绕组用途

发表时间：2020/8/7 来源：《基层建设》2020年第10期作者：李万春

[导读] 摘要：我们一般情况是新设备到现场后，所有设备参数、设备铭牌设备厂家说明说，均在现场。

        云南恒安电力工程有限公司云南省昆明市 650051
        摘要：我们一般情况是新设备到现场后，所有设备参数、设备铭牌设备厂家说明说，均在现场。我们也可以很快通过名牌，互感器二次接线端子区分哪个绕组是0.2S计量、哪些是0.5级测量绕组、哪些是二次绕组是保护绕组。特别是变电站改造后拆下来的，废旧物资再利用，虽然都知道设备状态是好的，却对设备参数无法考证，不敢轻易使用。如何在设备无名牌情况下快速鉴别出电流互感器二次绕组用途，特别是大修技改项目，好多设备已经老旧，设备铭牌已经严重腐蚀或者缺失，如何快速找出电流互感器二次绕着用途变为重中之重。
        测量、计量用的二次绕组，从功能上看主要负责电流互感器正常负荷电流内能保持足够的测量精度就行了，至于系统故障（一次设备短路）。二次测量、计量绕组测试不精准，已经不是关键问题了，毕竟故障电流存在时间很短。而我们保护绕组却能在故障电流的苛刻条件下保证足够的精度能快速启动保护，切除故障从而保护设备，所以辨别我们保护装置是不是接在我们电流互感器的保护极绕组上是保护设备实现保护功能的前提条件。
        关键词：电流互感器，废旧物资，再利用，励磁特性，试验方法。
        下面我给大家研究一下，以下三相所有试验合格的电流互感器为例。我们分别对A、B、C三相电流互感器每个绕组进行励磁特性曲线测试。励磁特性测试方法我这里就不再细谈。

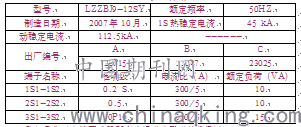

                           表1 被试验设备铭牌

        我们是先对电流互感器所有绕组进线励磁特性测试：
        表2 A、B、C三相互感器计量、测量、保护绕组励磁特性试验数据、

        分别对A、B、C三相互感器计量绕组、测量绕组、保护绕组进线拐点电压，电流测试，测试数据如下：
        计量绕组拐点测试数据分别为A相：拐点电压Vkn：7.045 V，拐点电流Ikn：0.00492 A；B相：拐点电压Vkn：7.446 V，拐点电流Ikn：0.00502 A；C相：拐点电压Vkn：7.705V，拐点电流Ikn：0.00464 A。
        测量绕组拐点测试数据分别为A相：拐点电压Vkn：20.562 V，拐点电流Ikn：0.11257 A；
        B相：拐点电压Vkn：19.933 V，拐点电流Ikn：0.09658 A；C相：拐点电压Vkn：20.919 V，拐点电流Ikn：0.10932 A。
        保护绕组拐点测试数据分别为A相：拐点电压Vkn：35.174 V，拐点电流Ikn：0.22126 A；B相：拐点电压Vkn：34.049 V，拐点电流Ikn：0.16453 A；C相：拐点电压Vkn：34.261 V，拐点电流0.23930 A。
        通过上面试验数据我们不难得出，在同一个互感器中，在同一个励磁电流3A时计量、测量、保护绕组所测出的电压值有着规律性变化，在同一个电流互感器中，不管是额定二次电流1A还是5A都是，在拐点电流后，只要相同参考电流时，计量励磁电压＜测量励磁电压＜保护励磁电压。下图为同一只电流互感器不同绕组励磁特性，我们要是把这个绕组的励磁画在同一张曲线图上显示，那更加明显。

        图1：A相互感器计量、测量、保护绕组励磁特性曲线
        我们把同一只互感器计量、测量、保护绕组励磁曲线统一放在一个图上，选择一个测试电流3A时可以得到计量绕组电流3A时可以看出A相电压为9.41V，测量绕组电流3A时电压为27.01V，保护绕组电流3A时电压为46.63V，电流3A时可以得到B相计量绕组电流3A时可以看出A相电压为9.35V，测量绕组电流3A时电压为26.78V，保护绕组电流3A时电压为47.87V，电流3A时可以得到C相计量绕组电流3A时可以看出A相电压为9.37V，测量绕组电流3A时电压为27.12V，保护绕组电流3A时电压为46.62V。
        这样我们很容易就通过励磁特性测试，通过同一个电流参考时，电压的大小就可以轻松达到鉴别电流互感器二次绕组用途。当然电流互感器能正常投入运行，我们还得对其做很多相关试验如：1 测量绕组的绝缘电阻、2 测量35kV 及以上电压等级互感器的介质损耗角正切值 tanδ；3 局部放电试验；4 交流耐压试验；5 绝缘介质性能试验；6 测量绕组的直流电阻；7 检查接线组别和极性；8 误差测量；9 测量电流互感器的励磁特性曲线；10 测量电磁式电压互感器的励磁特性；11 电容式电压互感器（CVT）的检测；12 密封性能检查；13 测量铁心夹紧螺栓的绝缘电阻。等这些试验合格后才可确保我们电气设备可靠的运行。
