摘要：我标段为美丽山二期工程八标段，本标段共计铁塔433基，其中自立塔110基，拉线塔323基。在施工过程中发现自立式铁塔插入式角钢的固定方法老套且在施工过程中非常麻烦，如若继续使用原方式进行施工，在一定程度上会影响施工进度。
关键词：输电线路，插入式角钢，巴西美丽山工程
通过现状调查可以看出，目前自立式铁塔插入式角钢的固定施工过程，对于固定模具的使用相对落后。因而通过对现状调查分析，选用合适的固定模具，使自立式铁塔插入式角钢的固定以及后期浇制过程中的调整效率提高30%。
一、研究内容及技术路线
1、人:项目配备的施工人员，均通过招聘考核，除现场帮工外，其他人员为常年从事输电线路工程施工，具有较为丰富的工作经验，满足要求。
2、机:施工配备机械对本课题无影响。
3、料：器具为可循环使用的钢构架结构。
4、法：施工过程中，现场技术员按照方案及作业指导书进行工作，熟悉固定模具的使用即可。
5、环:器具为可循环使用的钢构架结构，因为对环境无太大影响。
二、主要技术难点

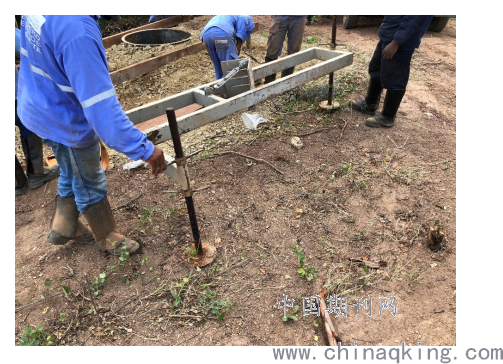

1、在浇制准备阶段的模具固定方式；
首先需将支撑模具的木板固定好，使用经纬仪调整角钢支架的位置，并将模具固定于木板上。
.png)

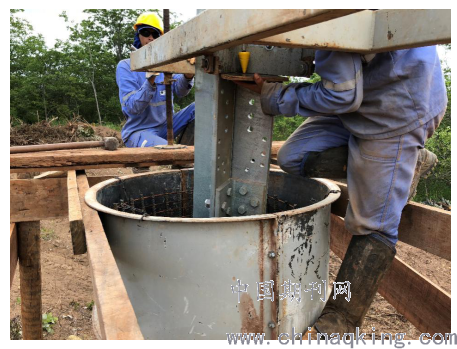

2、插入式角钢固定在模具上的施工方法及注意要点；
利用模具的支撑架将角钢固定于模具上，并通过经纬仪以及简易调整板进行校准，紧固后等待下一步工序的进行
.png)

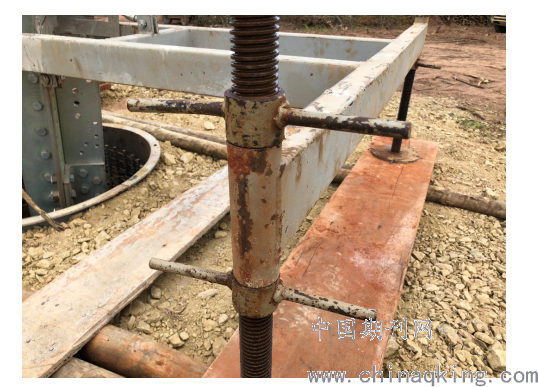

3、在浇制过程中在调整校对插入式角钢时的操作及注意要点；
浇制时需注意角钢的位移，在混泥土与角钢接触后要缓慢的进行浇筑，避免角钢因混泥土的冲击产生较大的位移；调整时需利用经纬仪以及钢卷尺，当尺寸发生偏差时需利用模具支撑杆进行调节（仅能调节高度，水平方向需要用铁锤进行调整）
.png)
四、成果及创新点
1.施工前期准备时方便运输，相对于国内的斜柱插入式角钢的调整长杆，更方便运输，同时安装简单方便，由现场带班班长带领施工人员能很快准备好，进行下一道工序开展。
2.在施工过程中，利用支架可调的性质，在浇制即将结束时进行角钢调整时，能以最快的速度进行角钢的校准工作。
3.施工现场文明。施工现场占地小，对施工现场狭窄的工程特别有利，且在巴西对环境保护要求极高，插入式角钢基础角钢固定模具的使用则很好的弥补了对环境破坏方面的问题。
5.运输成本
在施工运输过程中，因当地劳工法规定，人员与工器具需要分开装运，所以对车辆的要求较多，当运输较长较大工器具时需要单独派遣车辆，所以插入式角钢基础角钢固定模具的使用，因其体积较小，可转载于人员车厢后的车斗中，不需要单独安排其他车辆进行运输，同时到施工现场时可以人工装卸，便于施工。
6.施工成本
插入式角钢基础角钢固定模具是一套订做加工完成的工具，可重复使用，且在施工时便于调节，这样可以节约出大量的时间进行其他工序的展开，人员的效率可大幅提升，这样也间接降低了人员的使用费用。
快速高效的施工是工程质量、进度和成本的有利保障，巴西美利山二期8标段项目，共计自立塔128基，应用此摸具进行角钢校正调整，大大提高了施工质量，降低了成本，为公司创造更多效益，在后续工程中，我们将进一步改进并推广该角钢摸具的应用。
7.技术对比
1.1 7.1在现场的基础施工中发现固定角钢的支架非常简易，且使用时不稳固且角钢调整时较为复杂，间接影响施工时工作效率，依照之前的角钢固定方式改进出本课题中的角钢固定支架，该支架相对于原来的固定方式，具有安装简易、牢固可靠、调节方便等特点，且不受限于地形，在支模后的平台安放固定即可，在浇制过程中，可以利用经纬仪以及支架的升降调节杆对角钢的倾斜度以及半对脚跟开进行微调校准，相对于原固定调节方式更为快速准确。
7.2对比国内插入式角钢利用调节长杆进行调节倾斜度等数据校准的方式，角钢固定支架的使用，替代了以往将调节长杆固定于坑口边的固定方式，将不在受制于地形、放坡比例及距离的影响，施工现场占地小，对施工现场狭窄的区域非常有利。
介于巴西当地以及国内日益提高的环保要求，利用该模具能最大限度的降低对环境的破坏。
五、经济效益分析：
1.投入与产出计算
投入：
1.1人工：测工*1，力工*3（6800+2600*3=14600雷/月）
1.2机械：随车吊*1（运输用，12500雷/月）
产出：
1.1浇筑准备2.75小时/基
1.2浇筑角钢校正 1.25小时/基
巴西传统校对角钢方式
投入：
1.1人工：测工*1，力工*8（6800+2600*5=27600雷/月）
1.2机械：长板车*1（运输用，20000雷/月）
产出：
1.1浇筑准备4.25小时/基
1.2浇筑角钢校正 1.66小时/基
2.经济效益分析
截至目前巴西美利山二期8标段项目，共计铁塔438基，其中自立塔128基，占总基数的29.22%，土建实际施工10个月，使用插入式角钢基础角钢固定模具，经科学计算，较传统施工方法提快进度3个月，能够平均节约车辆使用车辆租赁费：
（20000-12500）*3=22500雷；
所使用车辆油耗10L/小时，油价5.5雷/L
将节约油料费用10*5.5*220*3=36300雷；
节约人工成本:
（27600-14600）*3=39000雷；
节约员工劳保用品及工器具约为3120雷；
共产生效益：
22500+36300+39000+3120=100920雷（合约181656人民币）
3.推广应用
快速高效的施工是工程质量、进度和成本的有利保障，巴西美利山二期8标段项目，共计自立塔128基，应用此摸具进行角钢校正调整，大大提高了施工质量，降低了成本，为公司创造更多效益，在后续工程中，我们将进一步改进并推广该角钢摸具的应用。
