分析110kV架空输电线路迁移改造电缆线路施工

发表时间：2020/6/12 来源：《基层建设》2020年第6期作者：林烺潮

[导读] 摘要：在现代社会经济水平逐渐提升下，人们的生活质量得以提高，保证了生产用电。

        清远市电创电力工程安装有限公司
        摘要：在现代社会经济水平逐渐提升下，人们的生活质量得以提高，保证了生产用电。为了使电力企业满足当前的电网发展需求，符合生产经营用电标准，需要对110kV 架空输电线路进行迁移和改造，促进电缆线路的科学施工，保证能解决其面对的问题。因此，文章中对110kV 架空输电线路技术措施和施工方式做出分析。
        关键词：110kV；架空输电线路；电缆；迁改施工
        引言
        随着社会经济的快速发展以及人们生活水平的快速提升，现阶段 110kV 架空输电线路已经在一定程度上无法满足城市发展规划的要求。所以对架空输电线路进行必要的地下电缆线路迁移改造成为了有效解决架空输电线路问题的重要措施之一。相对于架空输电线路来说，电缆线路施工虽然整体建设费用较高，但是电缆线路主要敷设在地下，不但不用占用地面空间、对于美观市容是非常有利的，同时能够使得电缆通道容纳更多回路线，能够有效提升供电可靠性以及输送容量适应性，并且不会受到周边环境因素影响。所以对于 110kV 架空输电线路迁移改造电缆线路施工进行分析研究，对于进一步推动电力行业的发展具有非常重要的作用和意义。
        1、110kV 架空输电线路迁移与改造的重要意义
        如今，我国经济正在以一种非常迅猛的势头发展，而传统的 110kV 架空输电线路已经无法满足城市发展与新型城市规划的需求。在城市中原有的 110kV 架空输电线路中，很多线路都与城市规划的机动车道的距离比较近，而且大部分 110kV架空输电线路都建立在人群密集的区域，如果其他建筑物体、车辆以及其他一些植物等，与 110kV 架空输电线路发生剐蹭，不仅会影响到整个电网的稳定运行，还可能会引发一些安全风险，进而对人们的生命、财产安全带来威胁。除此之外，立足于电网运行安全性的角度进行分析，110kV 架空输电线路在建设时，需要在城区内跨越建设，这就会在一定程度上影响城市的规划设计，也会降低电网系统运行的安全性。因此，应该在满足当地城市用电需求的前提条件下，对 110kV 架空输电线路进行迁移与改造，以此提高电力系统运行的稳定性，确保人们的生命财产安全。
        2、110kV 架空输电线路的技术措施
        2.1防雷工作的执行
        在110kV 架空输电线路迁移和改造工作中，实施防雷保护工作，需要将避雷针安装在电缆的终端位置，并保证避雷器具备放电记录，以促进电流功能的检测和防污标准的分析。同时，还要促进接地线绝缘水平得提升，在接地截面能够达到稳定要求情况下，将促使其应用。
        2.2防蚁工作
        在某些气候较为潮湿的地区电缆线路非常容易受到白蚁危害的影响，从而造成地下线路不够完整。对于此种问题可以采取如下几种措施进行解决：采用双层护套结构，同时在内层采用 HDPE 防护套。另外，可以采用毒土防护措施，可以在内部填砂或者在电缆沟内部添加药物来进行防蚁。除此之外要确保电缆能够达到标准规定，从而确保其具有良好的防护性能。
        2.3防火工作
        为了避免电缆发生短路或者外部火源的影响，需要为其提供封堵分离措施。也可以录用防火措施，促进多方面工作的完成。如：在电缆沟内设置电缆，并使用细河沙对其填充。要加强对电缆终端接头的防护，在两端为其提供具备自粘性的防火包带，促进电缆两侧位置的合理性。还要促进电缆沟、顶管、电缆埋管之间的链接，对其执行防火封堵工作，其封堵的厚度要在100毫米以上。
        2.4 确保电缆金属套符合接地标准
        电缆金属护套接地要求——新建电缆线路均按一端直接接地，一端保护接地考虑。同时，为减小短路时的感应电压，沿新建电缆线路敷设回流线一根。正常运行时，感应电压不应超过 110V。根据相关规定，电缆金属护套的感应电压一般要求控制在 50V 以内，当采取隔离措施后不得超过 300V，除运行检修人员外其他人一律不得触及电缆金属护套。
        3、电缆敷设施工
        电缆敷设方式根据现场情况选定，常见的敷设方式主要有：电缆沟敷设、埋管敷设、水平定向钻敷设等三种。
        3.1 电缆沟敷设方式
        电缆沟采用 C30 钢筋混凝土结构，沟底做 100mm 厚 C15混凝土垫层。电缆敷设在支架及混凝土棱上时，垫衬氯丁橡胶垫，并采用绑扎带或其它方式固定。为便于施工及运行维护，电缆沟盖板全部设置为活动盖板，电缆沟段要求每隔 30m 设一组检修工井。检修工井盖板顶面高度与现场路面标高一致，按市政道路要求铺设彩砖。电缆沟要设置渗水井，渗水井一般设置在电缆沟活动盖板下方，深度穿透电缆沟底板，内填鹅卵石（防止刮伤电缆并渗水）。为电缆防盗及提高载流量考虑，全线电缆沟内填满细河沙。电缆沟转弯处，采用圆弧形转弯，电缆沟内边线的水平和垂直转弯半径 R≥5.0m。电缆沟在接入工井或穿道路埋管时，均应按转弯半径设过渡段或斜坡段，斜坡段长度一般不少于 4m。沟井衔接及所有转弯处的砌体棱角均应做成圆角并抹光滑，同时所有构件棱角均应做成圆角棱边。
        3.2 电缆线路的敷设施工

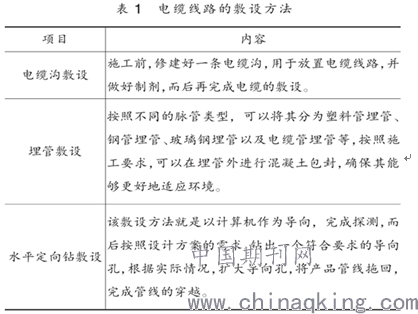

        为了能够进一步提高电缆线路供电的稳定性与安全性，应该在施工开展前，建立好电缆通道，同时，也要完成铁塔等基础施工，在完成规定的施工工序后，需要对原有的输电线路进行停电处理，而后将电缆线路与架空输电线路进行对接。对于电缆线路敷设施工技术来说，具体见表 1。在施工中，需结合实际的施工情况，合理地选择敷设施工方法。

        3.3 水平定向钻敷设方式
        水平定向钻敷设方式主要应用在电缆穿越主干道、排洪渠或者截污口时由于其他因素影响而无法开挖的情况下，其主要特点在于不会对地表有较大干扰，可以提升施工的速度，能够有效控制铺管方向，具有比较高的施工精度。一般情况下钻孔轨迹主要包括过渡段以及水平段两种类型，若是钻机的入射角比较小那么就很容易的过渡到水平段，同时钻杆的弯曲程度相对较小；若是钻机的入射角较大就会造成钻孔轨迹加深加长，一般情况下需要将入射角控制在 8~20° 范围内，将出土角控制在 4~12° 范围内，在有必要的情况下需要对入土角和出土角进行必要调整。在水平定向钻施工时一定要保证管材内部的清洁性，确保其不存在沙石等杂物，完成施工后需要通过管塞将两端进行密封。
        不同的敷设方式应用的场所是不同的，所以为了更方便电缆进行敷设可以通过工作井对不同敷设方式进行衔接。在工井内部通过砌筑砖墙垫来进行电缆的定位，在砖墙位置的电缆外部要包上橡胶皮。需要特别注意的是，电缆竖井进出口位置是电缆敷设施工的重难点所在，施工过程中如果转弯角度较大就会损害到电缆内部，使其造成机械损伤，所以需要按照计算竖井位置的电缆数量以及现场具体情况合理的设置过渡支架，同时要在竖井桥架位置通过钢管来连接竖井支架和桥架，从而使得电缆能够顺利的进出。另外，在确定具体电缆敷设方式过程中也要充分考虑到技术经济合理性。
        4、结束语
        本文主要阐述 110kV 架空输电线路迁移改造电缆线路施工方面的内容，能够对电缆线路施工提供一定参考和帮助。
