浅谈智能化建筑综合布线施工技术及控制措施

发表时间：2020/6/11 来源：《基层建设》2020年第6期作者：李岩

[导读] 摘要：智能化发展已成为综合布线技术的重要组成部分，它可以有效地节约建筑成本，扩大建筑空间的利用率，使建筑管理更加智能化、高效化。

        上海科霆智能科技集团有限公司
        摘要：智能化发展已成为综合布线技术的重要组成部分，它可以有效地节约建筑成本，扩大建筑空间的利用率，使建筑管理更加智能化、高效化。本文结合工程实例，通过分析工程施工难点，并从垂直线缆布线、管线施工方面对建筑综合布线技术进行具体阐述。
        关键词：智能化建筑；综合布线；垂直线缆；管线施工
        1工程概况
        上海市三分之一外国领事馆和50%外交官的官邸分布在长宁，成为沪上外籍人士聚居之地。目前长宁分局内具有刑侦、技侦、网安三个部门，但互相独立，缺少统一规划布局，将三者紧密联系起来实现综合研判、综合指挥、综合调度的三合一的情况系统。相关业务系统也受限于现有条件无法扩展发展为了充分发挥警方打击犯罪、保护人民、服务现代化建设的职能，上海市公安局长宁分局在"统一、精简、高效"的原则下建设刑侦、技侦、网安的“三合一”中心，加强3个部门的信息共享、为打击犯罪提供有力支撑。
        2 弱电工程综合布线系统施工的重要性
        随着城市规模的扩大、人口的增加，上海市长宁区在城市管理，特别是在社会治安防控方面也出现了许多新的挑战，日趋复杂的社会形势对长宁公安分局的指挥、案件侦破工作也提出了更高的要求。为适应新形势的发展，提高我公安分局的案件处理能力，整合刑侦、技侦、网络安全等公安系统内部和外部所有信息资源，打破部门与部门之间的信息堡垒，实现跨部门、跨地区之间警情联动及资源共享，对不同渠道的信息进行系统全面分析和处理，最终实现自动预警，并可以进行热点分析。建立信息化、智能化的数据挖掘分析系统，可以有效提高对刑事犯罪动态的分析能力和对社会治安形式高效辨分析程度。从整体上提升长宁分局公安机关在动态化、信息化条件下的案件侦破能力，提高城市管理水平。
        3工程难点
        3.1设备采购材料供应方面
        该工程智能化系统涉及到网络设备、LED大屏设备、监控设备、门禁系统、多媒体会议设备，扩声设备，程控交换设备、各类光纤线缆及接插件、箱体等各种智能化设备和材料，如何确保正常的采购供应渠道就是一个难点？公司管理部门将推行“工程专项采购计划”，有计划有步骤地开展设备采购和材料供应活动。我方将配合甲方及监理严把质量关，将不合格产品拒之门外，选取高性价比设备材料提供给该工程，实现建设单位启用智能化系统要确保实用、舒适、现代的投资初衷。
        3.2智能化系统施工方面
        涉及本标的7个子系统即是构成整个三合一指挥系统的基础神经系统，也是实现智能化建筑群体的呈现系统间相互关联大，面对如此众多设备众多线型的线缆如何施工就是一个难点？公司将合理调配人工对线缆进行套管、标记、穿线等方式，采取集中式管理，便于维护和功能扩展，方便智能化系统灵活充分的利用每根“神经”，实现建设单位对智能化设备的集中管理。
        3.3施工质量工期控制方面
        面对7个智能子系统，如何确保工程质量和工期就是一个难点？智能化工程不同于通用工程，它更多地是高智能化预留预埋工程，一旦隐蔽工程发生问题，返工造成的浪费将是巨大的。因此公司将对项目部开展工程施工过程质量控制方面的培训，严格项目人员按照公司各项规章制度完成工程的每一道工序，严禁上一道不合格工序转入下一道工序施工，以确保整体工程质量。对各种影响工程工期的因素提前予以考虑，依靠建设单位和总包积极主动地协调各专业承包单位的施工进度，增加不同地块不同楼体的开工面以确保整体智能化系统工程按期完工。
        3.4安全文明生产方面
        如何将我们的目标“创文明施工现场，杜绝重伤死亡事故”贯彻到底也是个难点？毕竟这么大的工程，坚持质量第一，确保安全文明施工不是一句话的问题，我们不能纸上谈兵，公司将把已经制定的安全生产举措贯彻到底，严格执行基本建设程序，从细小入微，将安全文明施工生产的意识注入到每个人的头脑中去。
        4建筑综合布线技术施工控制
        4.1现场管、槽接收，线缆布放
        按照职责的不同，项目部人员应配合处理施工过程中的专业协调、过程和最终施工质量检查、工程报验、技术、安全、进度控制等方面的各项事宜。按照据施工图纸，检查现场管、槽的位置和联通，办理接收手续。根据现场进度情况，在管、槽完备的前提下，开始布线系统、网络布线系统、扩音系统、会议、显示等系统所需要的线缆布放工作。
        4.2协调综合布线技术与建筑工程的统一
        综合布线施工技术与智能建筑的施工密切相关，在综合布线施工初期，要科学设计建筑物预留孔洞的位置和空间布局，建筑施工中预先预埋建筑混凝土浇灌管道、接线盒、配线箱等基础设备，有利于综合布线的后期施工。
        4.3垂直布线方式

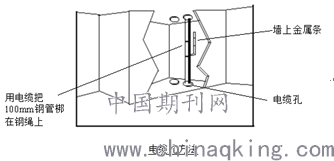

        4.3.1电缆孔布线
        通常情况下，4英寸的刚性金属管在浇筑时埋入混凝土地面，比地面高1-4英寸。将电缆和钢丝绳系好，在墙上铆好的金属条上把钢缆固定好，接线间上下对齐时，采用电缆孔法。这种方法不但可以防火而且对机械还可以起到保护作用，这种方法效果美观，但是成本高、灵活性差，需要精心策划。

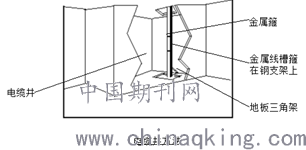

4.3.2电缆井法
电缆井法需要在每层楼板上开一些方孔，这样电缆就可以通过这些方孔穿过电缆井，从一层延伸到另一层，电缆系在钢丝绳上。钢丝绳用金属条固定在墙上或地板三脚架上，使各种不同粗细的电缆都可以通过任意组合通过电缆井。电缆井法施工灵活，占地面积比较小，但是防火难度较大，安装成本比较高，并可能对楼板结构的完整性造成破坏。

        4.4线缆之间的相互连接工作
        光纤光缆具有传输速度快、大容量、抗干扰能力强等优点受到人们的青睐。随着光缆的不断应用，有效地提高了综合布线的安全性和可靠性。综合布线施工是智能建筑中一项重要的工作，施工质量直接影响到整个综合布线系统后期的正常运行。综合布线施工时应严格检查电缆上的标签，根据工艺流程进行施工，保证电缆连接稳定，无接头。尤其是在连接硬件和双绞线缆时，一定要符合具体要求，检查连接是否正常。
        4.5管线施工、接线
        4.5.1钢管的安装
        电缆规格型号应与设计要求一致，电缆的敷设不能有绞、拧、压扁，保护层破损，表面划伤严重。电缆与各种管线的距离符合设计规范要求。管道、线槽的品种、规格、质量、连接方式及适用场所应符合设计和施工规范要求。管道敷设连接严密，管口光滑，护口完整，弯管处无明显皱折纹和坑瘪现象。管道通过沉降缝处应设有补偿装置，而且可以自由移动。在穿过建筑物地基的地方增加保护管。
        盒（箱）内导线在管内穿线应有适当的余量，导线在管内无接头，导线连接处不得损坏芯线。配电箱安装位置正确，固定可靠，部件齐全。管道应平直地进入箱体，管口应光滑，外露长度为10～15mm。钢管端部用锁紧螺母拧紧固定。箱后墙面无空鼓、裂纹，箱内外干净，箱盖开关灵活，箱内接线整齐，线号齐全正确，接地线敷设正确并采用专用接地螺栓，连接严密。
        4.5.2管内穿线
        选用的导线必须满足相关的设计规范等要求。穿入管内绝缘导线的额定电压不低于500V，管内穿线应在在墙体抹灰、装修和地面工程施工完成后进行，穿线前应清除管内积水和杂物。对于同一管道或同一线槽内不得存在不同电流、不同电压和不同系统类型的线路。管内所有导线（包括外护套）的截面积之和不得超过管子截面积的40%。灯光舞台、音像投影系统的传输线为区分功能和正负极，应采用不同颜色的绝缘导线进行区分。但是在同一工程和同一线路中的绝缘导线颜色应相同，并且应在导线端头各自独立的设置标签。在进行穿钢管前，为保护导线，应在导线的出入口安装保护线套；垂直管口如不在盒（箱）内的，导线穿完后应密封管口。进入箱体内线管最好用下进线或者设置防水弯，防止箱体内进水。
        4.5.3清洗管道
        穿线前要清洗管道，应用压力约为0.25MPa的压缩空气吹入已敷设的管道，以除去残余的水与灰土。如果没有压缩空气，可以在钢丝上绑以擦布形成拖把状的布。来回拉几下，把管子里的杂物和水清理干净。当管道清理干净后，将滑石粉吹入管道内方便穿线。用塑料管帽或护线套安装在管端然后再穿线。管帽和护线套功能一样，可预防在穿线过程或运行过程中，由于各种原因导致的振动造成管口划伤。过路箱管口的护圈在穿导引线钢丝时或作导线接头时应套入，护圈的规格应和管径相匹配，并在管口处敲打严密。
        4.5.4穿线
        由于穿线条件不同，管口护圈应按照相应步骤套入，穿线要从分路的终端向接线箱的方向进行，即先分路后总线。在垂直管道中为了减少管道中导线的垂向力，确保导线不会因为自身重量而断裂，接线盒的安装应满足以下条件：电话电缆管道的直径不应小于15mm；控制电缆及其他截面（铜芯）在2.5mm2以下的绝缘线，当管道长度超过20m时，以消减导线自重张力，导线应用接线盒内固定一次，。
        对从现场控制设备直接接至主控设备的长距离放线，应对线路的绝缘进行保护，并在相应的管道转弯处以及设备终端预留适当的长度。采用专用压线帽或镀锡对线路中间接头进行处理，保证接触可靠性和管道绝缘性。线槽内穿线要求与管内穿线标准基本一致。穿线前应对线槽接头间毛刺进行处理，以免穿线时损坏线路绝缘。
        4.6保证综合布线施工安全
        定期对综合布线施工人员进行培训学习，以保证综合布线施工的安全，提高综合布线施工人员的安全文明施工意识，实行规范管理、科学施工，严格按照综合布线施工作业标准及相关系统管理进行施工，避免违章作业以及施工安全事故的发生。
        5结语
        智能建筑是当今社会发展的趋势。综合布线系统的设计是否合理，不仅关系到智能操作的稳定性，而且影响其使用的方便性。基于这种趋势下，我们需要不断积累材料，掌握经验，在学习和发展中不断探索和研究，推动我国智能建筑的发展。
        参考文献：
        [1]现代化智能建筑的弱电综合布线施工探讨 [J].包勇.居舍.2019-04-15
        [2]论述弱电工程综合布线系统的施工方法[J].傅爱民.电子质量.2018-05-20
        [3]关于综合布线技术在智能建筑物中的应用 [J].蒋衍; 李涛.居舍.2018-01-31
