摘要：本文就实际工作中的一起6KV系统单相接地装置进行详细的分析，包括其遇到的故障状态，发生的现象，检查处理过程，还有需要改良的措施等等。
关键词：6KV系统；单相接地；分析
1 故障前系统状态
1.1 常山#机组调停备用，#1主变热备用状态；

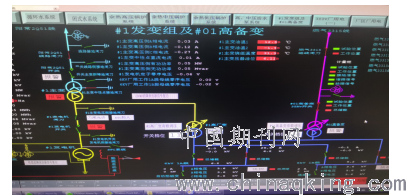

1.2 厂用电由#01高备供电，6kV1A、1B备用电源开关处于合位，6kV1A、1B工作电源开关位；（见图一）
.png)
1.3 #01高备变有载调压档位为“4档”，35KV系统电压为36.166KV，6KV系统电压为1A段电压为6.276KV 1B电压为6.271kV，380V系统电压380V1A为401V ，380V1B段电压为402V；
1.4 故障发生前无操作，密封油系统运行（其他均为停运状态），6KV、380V系统运行正常。
2 故障现象
3月26日19时08分DCS发以下报警：
“6kV厂用工作1A段母线零序电压 100V ”
“6kV厂用工作1B段母线零序电压 100V ”；
“6kV 1A段PT电压回路接地”
“6kV 1B段PT电压回路接地”

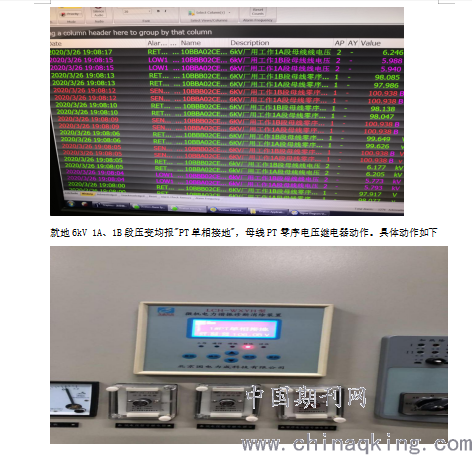

6kV 1A、1B段B相电压为0 ，A、C相电压升至6.2 kV，报警具体报警及曲线如下。
.png)
3 原因检查及故障处理
3.1 因有6KV1A、1B母线“PT单相接地”报警，测量6kV母线电压（PT电压变送器处） A相、C相均为104.4V、 B相相电压为0 ，测量6KV备用电源电压（备用电源进线开关PT电压变送器处）A相、C相均为104.4V、 B相相电压为0 ，6kV系统及高备变低压侧，但未发现明显接地，排除PT误报的原因。
3.2 综上分析初步判定6KV系统出现单相接地故障，由于6KV系统单相接地运行时间不超过二个小时，按照事故处理原则进行接地点查找，初步确定进行倒换厂用电的方式，若接地故障消失则接地点在高备变低压侧，如不消失则接地点在6KV母线及负荷中。
3.3 考虑到之前#1补给水变江边电缆曾出现过三相接地故障，此时补给水泵房I段、II段均由#1补给水变供电。#2补给水变为空载运行，由事故处理原则采取倒换母线方法查找故障点拉开#2补水变6 kV进线开关，故障未消除，恢复#2补水变6 kV进线开关；拉开#2补水变6kV馈线开关，接地故障消除，6kV 1A、1B段电压恢复正常，报警复归，初步判断接地点为#2补水变电缆。
3.4 摇测#2补水变6 kV馈线绝缘具体如下
.png)
4 改进措施
4.1 查看#1、#2补给水变馈线开关;#1#、#2补水变6kv进线开关相关保护定值单，只是配置了过流I段、过流II段及零序过流II段保护，未配备接地故障相关保护，电缆未配置任何相关保护，参阅继电保护规定高压电动机单相接地配置原则。
4.2 根据规定在高压电动机所接小接地电流电网中当单相接地电流大于5A宜装设单相接地保护
4.3 当单相接地电流10A及以上时保护装置应无时限动作跳闸
4.4 单相接地电流5-10A保护装置可无时限动作跳闸也可动作与发信。
4.5 单相接地保护通常采用零序电流保护装置，动作电流大于电动机和配电系统本身电容电流来整定，建议我厂增加相关保护。
5 此次处理过程中未进行厂用电的倒换，6KV快切装置在6KV系统三相不平衡时是否会闭锁切换有待验证，按照6kV快切装置闭锁条件：
1)切换完成2）开关位置异常3）后备电源失电4）母线PT断线，此时前三情况均不满足只有第四种情况可能闭锁 由快切说明书可知当厂用母线三相电压均低于整定值且电流小于等于无流定值或工作进线电压小于等于失压 起动电压幅值，整定延时到，则装置根据选择方式进行串联或同时切换。切换实现方式：快速、 同期捕捉、残压、长延时。起动判据如下。图中，Umax表示母线电压最大值；Igz表示工作分支 电流；Ugz表示工作进线电压；D_Usyqd表示定值“失压起动电压幅值”；D_Tsy表示定值“失 压起动延时”；D_Iwl表示定值“无流判据整定值”；D_jxdy表示定值“失压启动检进线无压” 控制字。
.png)
6 结束语：
此时6KV系统出现单相接地，如果出现“负序电压”厂用电快切装置会闭锁，但实际未出现母线PT断线的报警，按闭锁条件可知理论上快切装置不会闭锁能正常动作，如果快切装置闭锁（不能使用），采取强制进行厂用电切换进行故障点查找，排出故障。建议相关专业给与详细说明便于以后相同情况运行人员及时进行事故处理。
