蔡猛 王荣进
中建二局第三建筑工程有限公司 北京 100070
[摘 要] 本工程通过介绍一种钢筋骨架多点起吊整体吊装的施工工艺，极大地提高了墩柱的施工进度，从而保证了桥梁的顺利贯通。
[关键词] 市政工程；高架桥；钢筋；绑扎
1 引言
在国内外，墩柱的施工技术水平相对成熟，对于不同的墩高及墩型，采取的施工工艺不尽相同，一般高架桥墩柱往往设计较高，对于高墩的施工，施工工艺较多。宜城项目在墩柱施工中运用一种钢筋骨架多点起吊整体吊装的施工工艺，很好的解决了市政工程工期紧的难题，确保了项目墩柱施工进度，保证了高墩施工安全，同时为类似工程项目高架桥墩柱施工积累了宝贵的施工经验。
2 墩柱施工面临的困难
（1）一般项目工期紧、任务重，交叉作业多，墩柱的施工必须为箱梁的架设提供足够的作业面，确保箱梁施工进度。
（2）墩柱为 Y 型墩及门式墩，墩柱设计为异形，钢筋绑扎难度大、质量很难保证。
3 钢筋骨架整体吊装施工
项目根据总体工期倒排施工计划以及施工中需解决的难题，经过分析研究项目决定采用一种钢筋骨架多点起吊整体吊装的施工工艺，加快墩柱施工进度，保证总体施工计划，使 Y 型墩柱钢筋绑扎与承台施工及钢箱梁加工制作同时进行，确保总体进度计划的完成。
3.1 钢筋下料
墩柱钢筋在后场钢筋加工厂内统一按照设计图纸进行下料，对下料完成的钢筋按图纸编号统一归类、堆放整齐。
3.2 钢筋骨架胎架整体加工

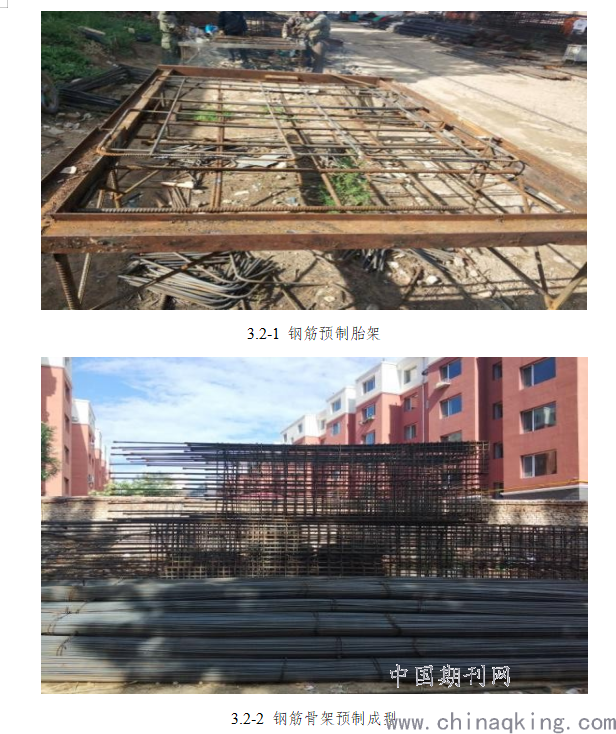

将加工成型的墩柱钢筋半成品在胎架上按照设计图纸尺寸整体加工成型。将箍筋在胎架上焊接成型，加工成型的箍筋直接焊接在主筋上形成墩柱整体钢筋骨架。
.png)
3.3 钢筋骨架整体运输
将加工成型的墩身钢筋骨架采用吊车起吊平放在板车上加垫方木，用钢丝绳绑扎牢固整体运输至施工现场。
3.4 墩柱钢筋骨架定位筋安装
吊装墩柱钢筋骨架前，先完成承台的钢筋绑扎，并完后才能模板的安装与加固，吊装前在承台水平主筋的上层钢筋上按墩柱的设计位置焊接骨架筋的平面定位钢筋，测量人员在绑扎完成的承台钢筋骨架上进行墩柱放样并标记出墩柱四角的位置，采用4根φ16的钢筋焊接在承台钢筋上，焊接形状跟墩身外箍筋圈大小相同，焊接完成后检查定位筋尺寸及焊接牢固程度，避免因定位筋错误出现墩柱钢筋预埋偏位。
.png)

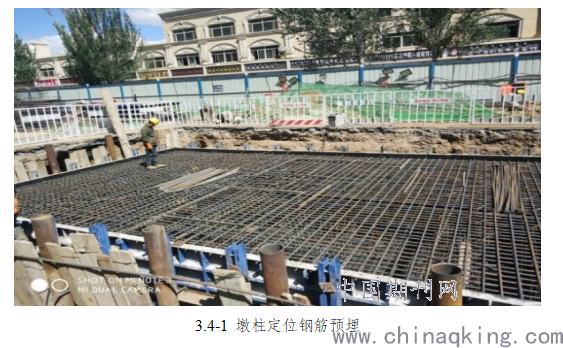

3.4-1 墩柱定位钢筋预埋
3.5 钢筋骨架整体吊装

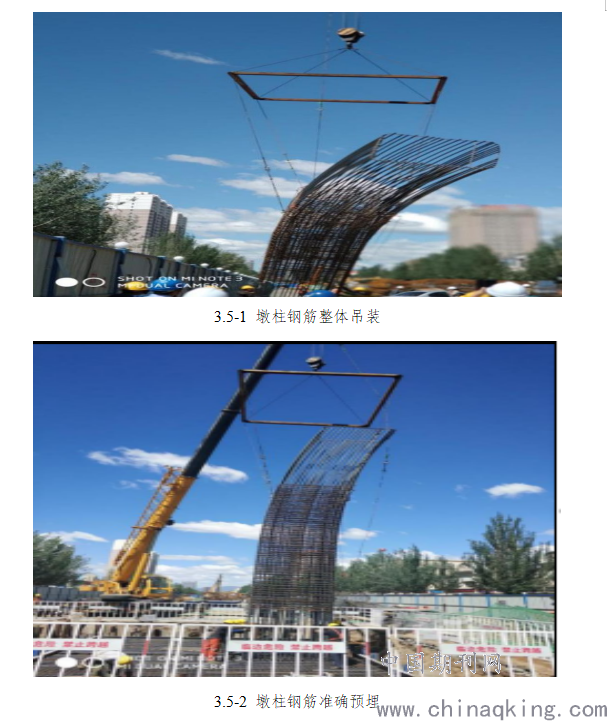

采用I20型工字钢焊接成4.2×4m的矩形吊具，采用钢丝绳挂在吊具四角，一端4根钢丝绳汇集一起挂在吊车吊钩上，另一端四根钢丝绳拴接卡扣挂在墩柱钢筋骨架四边主筋上，吊车另一个吊钩挂钢丝绳，钢丝绳另一端的卡扣挂在钢筋骨架的下方，平行吊起至墩柱定位筋上方通过上升吊具将钢筋骨架调整垂直，人工配合将其放入定位预埋筋中。
.png)
3.6 墩柱钢筋骨架加固

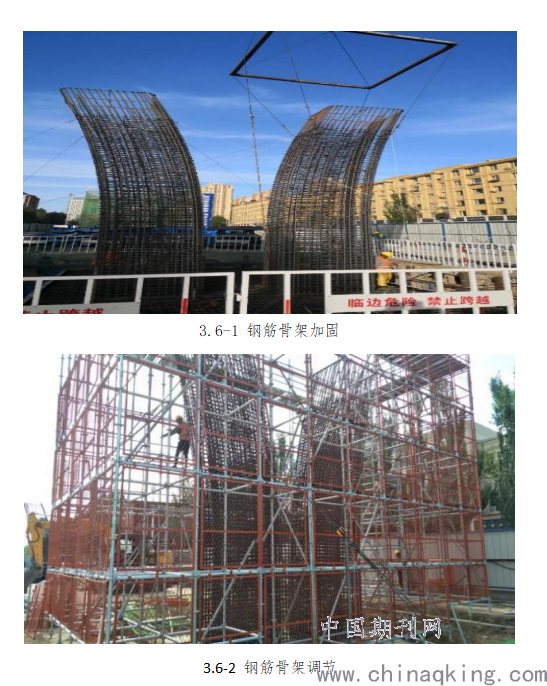

钢筋骨架吊装就位后采用4根钢丝绳固定，钢丝绳一端固定在钢筋骨架上方主筋上一端固定在牢固的物体上，若无牢固物体固定则采用电钻打孔在地上钻孔植入φ16的钢筋，固定在植入的钢筋上，钢丝绳中间安装手拉葫芦，采用手拉葫芦调节钢丝绳拉力，测量员对钢筋骨架的垂直度及高程进行复测，待墩柱深入承台钢筋骨架的预埋筋长度及墩柱钢筋骨架标高、垂直度等符合设计要求后，采用手拉葫芦调节钢丝绳将其固定牢固，进行承台混凝土的浇筑。
.png)
4 钢筋骨架整体吊装工艺特点
（1）墩柱在钢筋场胎架上加工完成， 墩柱钢筋绑扎与桩基及承台施工同步进行，承台浇筑时进行墩柱钢筋整体吊装就位，承台浇筑完成达到强度后即可进行墩柱合模浇筑，加快了墩柱施工进度，节约了工期。
（2）钢筋在胎架上绑扎完成，可以多个人同时进行焊接绑扎，钢筋绑扎难度减小、速度较常规绑扎速度提高一倍。
（3）钢筋整体吊装施工速度快，提高了支架的周转率，减少了支架租赁时间，降低了支架租赁成本。常规墩身施工钢筋绑扎需租赁吊车及平板车吊装及运输钢筋直至钢筋绑扎完成，整体吊装施工工艺只需租赁吊车1～2小时即可吊装完成，很大程度上节约了机械租赁费用。
（4）钢筋整体吊装施工工艺减少了工人高处作业，避免了高处作业绑扎钢筋不安全隐患的发生，降低了安全风险，使工人集中作业，安全管理可控。
5 效益分析
运用此工艺进行墩柱钢筋施工，使桩基承台施工同墩柱钢筋同时进行施工，大大加快了墩柱施工效率，确保了总体施工进度要求，且钢筋在胎架上施工，降低了高处作业的施工难度，避免了高处作业不安全隐患的发生，降低了安全风险。墩柱的施工速度加快，为上部结构施工提供了工作面，使上部结构钢箱梁大面积展开施工，加快施工进度。
6 总结
本采用墩身场内绑扎成型，一次吊装就位的方式施工墩身钢筋，即在承台钢筋绑扎好后，同时定位好墩身钢筋，这样承台混凝土浇筑完成后，拆模完后后即可启动支架搭设及墩身模板安装工作，成功解决了承台墩身施工工序转换较慢这一难题，大大加快了模板周转率，提高了施工速度，为后续箱梁架设提供了充足的工作面。
参考文献：
[1]《公路桥涵施工技术规范》（JTG/TF50-2011）
[2]《城市桥梁工程施工与质量验收规范》（CJJ 2-2008）
[3]《公路工程质量检验评定标准》（JTG F80/1-2017）
作者简介：蔡猛，男，1991年8月出生，助理工程师，中建二局第三建筑工程有限公司
基础设施分公司平阳县鳌江镇古鳌头产城融合项目市政工程建设项目技术部长
