人民防空急救医院电气设计探究

发表时间：2021/6/1 来源：《基层建设》2021年第2期作者：梁浦东

[导读] 摘要：通过了解人民防空医疗急救医院的建筑功能，从负荷及供配电、线路敷设、照明、接地、信号及通信等方面，解析人防医疗工程电气设计中的关键问题。

        宁波民防建筑设计有限公司浙江宁波 315000
        摘要：通过了解人民防空医疗急救医院的建筑功能，从负荷及供配电、线路敷设、照明、接地、信号及通信等方面，解析人防医疗工程电气设计中的关键问题。
        关键词：人防急救医院；电气设计
        引言
        人民防空工程亦称人防工程，是指为保障战时人员与物资掩蔽、人民防空指挥、医疗救护而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室。人防工程是防备敌人突然袭击，有效地掩蔽人员和物资，保存战争潜力的重要设施；是坚持城镇战斗，长期支持反侵略战争直至胜利的工程保障。其中人防急救医院主要功能为承担对伤员的早期治疗。
        1负荷分析及供配电设计
        1）根据《人民防空医疗救护工程设计标准》，急救医院的负荷总类比较多，负荷也比较大，其中大部分负荷为一二级负荷，对供电可靠性要求很高。

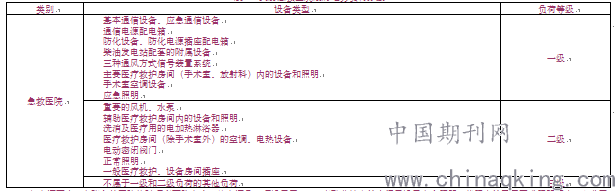

                                                                       表1 人防急救医院战时电力负荷分级

2）电源要求：人防急救医院战时须有两路电力系统电源且必须设置固定柴油电站，供电容量须满足战时一二级负荷的需要。战时不允许停电的医疗设备还需配置UPS装置，其应急供电时间不应小于10min。
3）配电要求：电力系统电源与柴油发电机电源须在电站控制室内进行转换。电力系统电源与柴油发电机分列运行。战时一级负荷采用双电源末端负荷侧自动切换。战时二级负荷采用双电源在电源侧切换，专用回路供电，见图1。

        图1 低压配电系统干线图
        2线路敷设
        1）人防急救医院的电源线路应采用铜芯电缆和电线，且进、出人防工程的线路应采用电缆或护套线。
        2）穿过外墙、临空墙、防护密闭隔墙和密闭隔墙的各种电缆管线（包括动力、照明、通信、网络等）和预留备用管，应进行防护密闭或密闭处理，应选用管壁厚度不小于2.5mm的热镀锌钢管。电缆桥架穿过人防围护结构时应改为热镀锌钢管敷设，钢管内可采用环氧树脂、密闭防火胶泥等填入，人防急救医院（核5级、常5级）还应在受冲击波方向（防护密闭门或临战封堵外侧）设置抗力片防护。其他部位敷设用的保护管可按地面建筑的设计规范选用管材。室外进入人防医疗工程内的强、弱电线路应分别设置防爆波电缆井，并预留相应备用管。
        3照明
        1）人防急救医院需按医疗功能分区、第一密闭区、第二密闭区分别设置照明配电箱。防护区内除设置正常照明外还需设置应急照明。手术室、麻醉药械室等房间需设置安全照明，其照度等同于正常照明照度。分类厅、急救观察室等医疗房间及值班室等需设置备用照明，其照度不小于正常照明照度的15%。公共走道、防毒通道等需设置疏散照明，其照度最低为5Lx。急救医院战时照明的照度要求可按《人民防空医疗救护工程设计标准》RFJ005-2011表6.6.3的要求执行。
        2）人员集中场所及重要的医疗设备房间战时配置手提式应急照明灯具。战时制剂室、库房、手术室等还应设置紫外线消毒灯。
        3）人防急救医院主要出入口至地面通道的照明电源，应接入急救医院电源系统。照明回路采用单独回路，防止战时遭受破坏，影响防护区内灯具使用。
        4接地及安全
        1）人防医疗工程应采用TN-S接地系统，其接地电阻（采用共用接地系统时）应满足1Ω（最大值）。人防工程内的可导电部分（保护接地干线、接地端子、金属管道、电气设备、人防金属构件等）应做等电位连接，电站内燃油设施应采取防静电接地的措施。
        2）手术室接地系统可参照平时医院2类医疗场所接地做法。手术插座箱、吊塔等涉及生命安全的设备，通过隔离变压器形成局部IT系统供电，防止对地故障电流对伤员的伤害，同时可设置绝缘故障监测装置，监测配电系统的运行情况，防止病人发生触电情况。
        5信号及通信
        1）人防急救医院设置三种通风方式信号系统，相关房间内设置声光信号箱。第一密闭区主要出入口防护密闭门外侧和第二防毒通道的第一道防护密闭门外侧，设置有防护能力的音响信号按钮。第一密闭区防毒通道密闭门内侧门框墙上和第二密闭区防化值班室内设置音响信号。急救医院还需设置毒剂报警装置，通过核化生控制中心驱动设备、设施的电控箱，自动控制从而实施隔绝防护。
        2）人防急救医院需设置与所在地人防指挥机关互相联络的专线或直线电话，还需设置基本通信、应急通信设备。人防急救医院内应设置电话总机，并在办公、医疗、病房、值班室、防化通信值班室、配电间、电站、通风机室等各房间内设有电话分机。
        6结语
        本文通过对人防医疗建筑电气设计中遇到的问题进行归纳，不断总结经验，解决实际存在的问题，力求把人防工程做到可靠、安全，在战时为人们提供重要保障。
        参考文献：
        [1]RFJ 005—2011.人民防空医疗救护工程设计标准[S].
        [2]GB 50038—2005.人民防空地下室设计规范[S].
        [3]JGJ 312—2013.医疗建筑电气设计规范[S].
        [4]GB 51348—2019.民用建筑电气设计标准[S].
