陈长生
福建棉花滩水电开发有限公司，福建省龙岩市 364000
摘要：差动保护是变压器的主保护，其可靠性直接关系到电网运行的可靠性和供电的可靠性。本文介绍棉花滩水电厂主变保护高压侧 CT抽头的试验短接片未解除而导致的主变差动启动报警动作，提出对策，以期为电厂运行人员提供经验。
关键词：主变 差动 短接 分析
1 事故经过

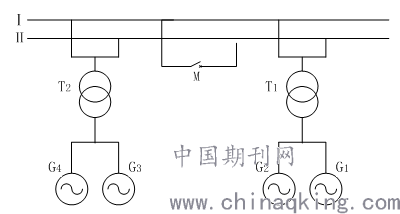

图1为棉花滩水电厂主接线图，采用两机一变扩大单元接线，#1、#2发电机接入#1主变，#3、#4发电机接入#2主变。机组电压为15.75kV，经主变升压后分别向220kV母线Ⅰ段和Ⅱ段供电。3月19日，检修完成后对#4机组升负荷。事故前#4机组AGC运行（各带负荷120MW），#1、#2、#3机热备用。21:13 ，上位机报：棉花滩#3、#4机#2主变差动启动报警（I类）动作。发现#2主变差动启动报警（I类）动作后，查看#2主变保护面板，发现#2主变差动A、B、C三相差流同时达到0.35A，#2主变差动启动报警灯亮。通知运行人员，立即停止#4机升负荷，同时解开#2主变保护的差动动作出口压板，将#4机的负荷转移至#1机组。经处理后恢复正常。
.png)
图1 棉花滩水电厂主接线图
2 现场分析
发现报警信号后，现场工作人员经过一系列排查，初步判断是#2主变保护高压侧 CT的S3抽头试验短接片未解除所致，并进行了一系列分析和计算，结果如下：

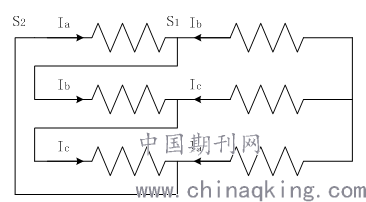

正常情况时，#2主变CT的接线如图2所示。
.png)
图2 正常情况#2主变CT的接线
由图2可知，正常情况下差动电流为：
.png)

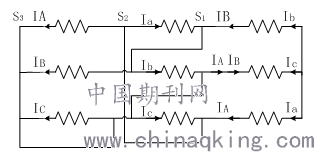

将S3抽头短接时，#2主变CT的接线如图3所示。
.png)
图3 短接情况#2主变CT的接线
由图3可知，S3抽头短接时的差动电流为：
.png)
由于S2-S1，S2-S3的CT变比均为1000/1，故有
.png)
故（2）可以化为
.png)

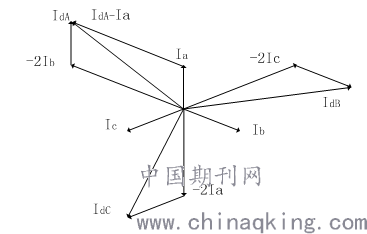

此时的相量图如图4所示。
.png)
图4 电流相量图

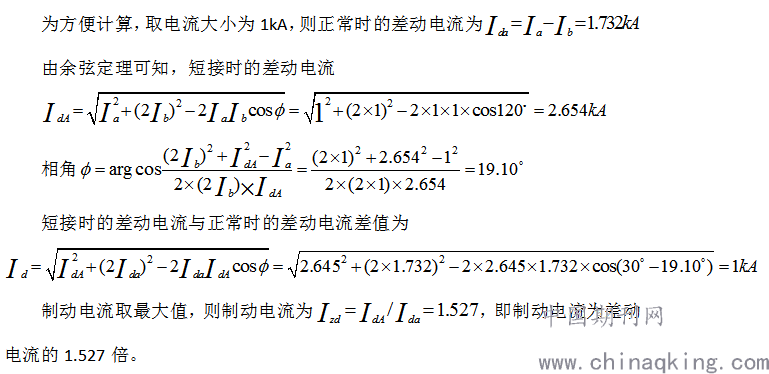

.png)
发出报警信号时，详细参数如表1所示。
表1 主变详细参数
.png)

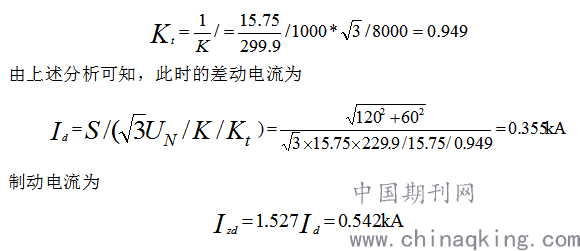

低压侧CT变比为8000/1,高压侧电流转换系数为
.png)
保护面板显示的实际数差动电流和制动电流分别为0.3653kA和0.5735kA，理论值与实际值接近，故可以判断此次#2主变差动启动报警（Ⅰ类）动作的原因是#2主变第二套801保护高压侧 CT的S3抽头试验短接片未解除。
3 防范措施
此次故障原因是外委工程队做完高压试验后，没按要求解除短接片，同时核查人员发现异常接线情况并没及时问清楚原因。
针对以上问题，提出以下解决方案：
1.外委工程队做完试验后，应按照“谁拆线 谁恢复”的原则，对自已的接线必须解除，恢复试验设备至原来的状态。
2.班组、部门必须对外委工程队进行设备安全的教育，提高安全管理和技能，应使用继保安全措施票的方法，避免出现错、漏接线等现象。
3.班组核对人员，对设备出现的异常接线情况一定要问清楚原因，确保所有设备接线正确。
4 参考文献
[1]赵荣, 李晓东. 一起主变差动保护动作的原因分析及处理[J]. 宁夏电力, 2007, 000(005):39-40.
[2]王岳斌. 外包工程管理的问题及对策[J]. 中国电业, 2018, 000(001):86-87.
