李丽娜
(中国电建集团成都勘测设计研究院有限公司,四川 成都 610072)
摘 要:本文介绍了三维设计软件Revit在水电站电气设计电缆桥架敷设中的应用,该设计利用 Revit软件提供的多项功能及工具,建立桥架材料族,并以此为基础实现电缆桥架自动敷设,以及材料表的自动统计,大大提高了设计者的工作效率。
关键词:三维设计 电气专业 Revit 电缆桥架敷设 材料统计
1引言
AutodeskRevit软件是由美国Autodesk公司基于BIM技术开发的三维软件。而BIM(BuildingInformationModelling建筑信息模型)是一种全新的建筑设计平台,它将信息的创建和使用集成在一个统一的设计环境中,保证了数据的一致性和可计算性。从CAD辅助绘图到采用BIM技术设计是建筑工业上一次历史性的飞跃,基于BIM技术设计是未来的发展趋势。
Revit软件具有强大的双向链接功能。设计者利用Revit三维软件进行设计时,可在三维视图、平面视图、立面视图、剖面视图中随意切换,并且这些视图信息全部对应,如果在某一视图中发现问题,只需在其中一个视图中进行修改,与其相关的视图中的模型、标注、材料序号都会随之改变,避免了大量重复劳动,以及二维设计中平、剖面不一致的低级错误。为设计者节省了大量的时间,也为施工者避免了很多施工中的设备冲突问题。
Revit软件具有多样的辅助设计工具。Revit软件提供了丰富的建族工具,使得设计者可根据设计需要创建所需的任意族构件。每个族图元能够在其内定义多种类型,根据族创建者的设计,每种类型可以具有不同的尺寸、形状、材质或其他参数变量。同时Revit软件的双向链接功能非常强大,当对某一个族进行修改后,只要将族重新载入到项目文件中,所有视图可全部自动更新,节约大量时间和人力,使得设计者工作效率显著提高。
2 电缆桥架设计应用
.png)

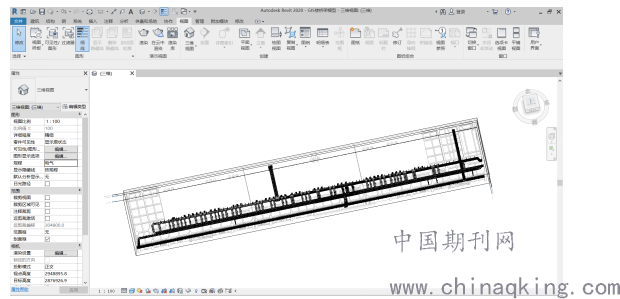

图1 桥架三维模型
1)桥架设计
(1)链接文件
以某工程GIS楼桥架设计为例,简要介绍桥架模型建立流程。Revit桥架项目设计首先选定定制的桥架样板文件,新建项目。链接相关专业的GIS楼内所布置设备模型,分别载入建筑专业“ 厂房结构”,机电专业“ GIS设备布置”、“厂用电设备布置”等链接模型文件(如图2)。Revit也可链接CAD、PDF等格式文件。同时在“视图”选项卡,点击“可见性/图形”命令,可以对链接的模型进行显示设置,也可通过过滤器对不需要显示的地方进行过滤,使其暂时在视图中隐藏,从而使模型尽可能轻量化,避免因模型文件过于庞大,造成电脑出现卡顿、死机现象。
.png)

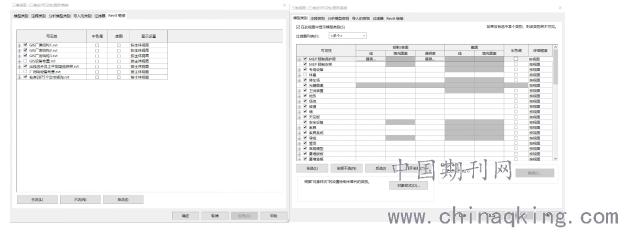

图2 Revit链接管理界面
(2)绘制桥架及电气装置
切换到“系统”选项卡,点击“电缆桥架”命令,在属性栏选择合适的类型,在绘图区进行绘制。在属性栏中,可以根据需要选择梯架、托盘、弯通、三通等类型,桥架宽度、高度、弯曲半径以及桥架所在高程等,也可在属性栏中根据需要选择或者更改。在桥架有变化的地方,Revit软件会根据需要自动生成弯通或者三通等,点击弯通旁边的“+”或者“-”便可将三通变为四通或者弯通(如图2)。
.png)

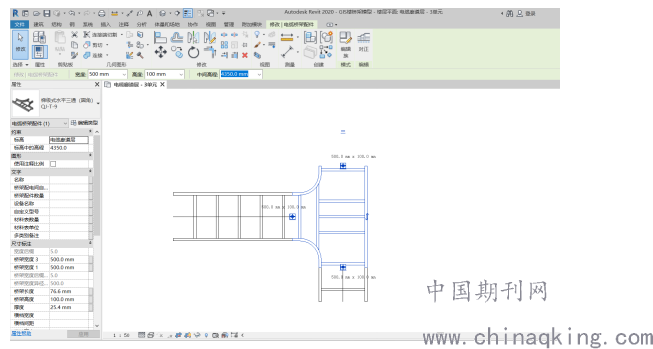

图3 桥架绘制界面
桥架绘制好之后,需要绘制电气装置。切换至“系统”选项卡,点击“设备”按钮下拉菜单,选择“电气装置”,随后在属性栏选择合适的电气装置族,在绘图区进行绘制。以槽钢支架为例,同样在属性栏中,也可以更改立柱的高度、托臂的长度、托臂的个数、每层托臂之间的距离等参数(如图3),大大缩短了设计人员的设计时间。利用同样的步骤,绘制电缆柜(电气设备),防火隔板、隔热隔板、镀锌扁钢、黄绿编织带(均为常规模型)等。
在平面视图绘制完桥架、立柱、电缆柜等模型后,可通过“视图”选项卡中的“剖面”命令,选取合适的剖面方向对所画的桥架进行检查。如果有桥架或者立柱位置需要调整,直接在剖面中调整,所有的视图就会相应同步调整。剖面的名称可根据需要随意更改,以用来区分不同部位剖面。

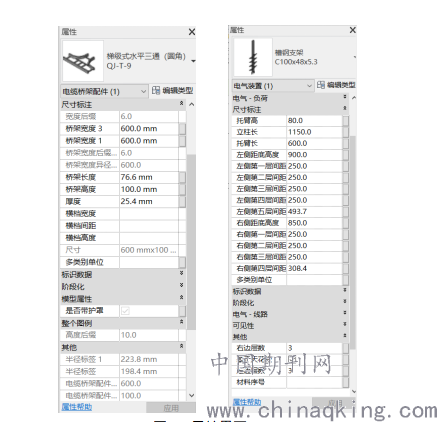

图4 属性界面
3)材料表自动统计

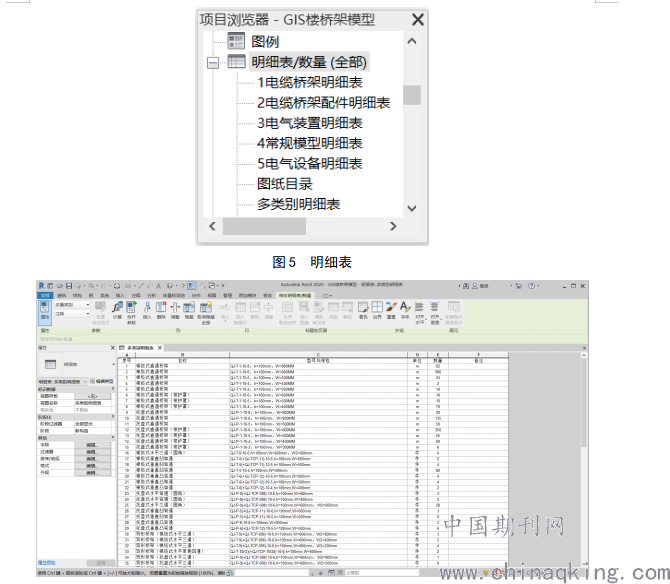

桥架模型绘制完成之后,可以按照模型类比生成明细表(如图4)或自定义生成多类别材料表(如图5),系统可以统计各类型模型合计个数和直通桥架的长度。明细表可以根据需要按照族、类型或其他属性分类汇总。设计人员只需在明细表中标注序号,并利用属性栏中的字段、过滤器、排序等功能对材料进行排序,即可生成材料表,材料表可直接插入图框中。模型若发生调整,材料的数量会自动更新,材料统计和修改时可以提高设计效率。
图6 多类别明细表
4)尺寸标注及注释
切换到“注释“选项卡,分别点击“对齐”命令、“文字”命令、“按类别标记”命令等,在平面或者剖面视图中对需要标注的桥架进行标注。标注时可自动识别到模型的边线或者中心线,并可进行连续标注,如果模型的位置或者对应序号更改,标注中的尺寸及序号也会随之更改,无需重新标注(如图6)。各个平剖面视图可以随意修改比例尺,仅需要简单拖动尺寸和文字标注即可完成全部修改。
.png)

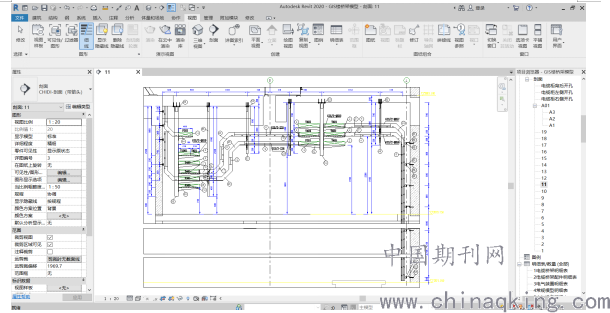

图7 尺寸标注及注释
5)图纸生成及导出
切换至“视图”选项卡,点击“图纸”命令,选择合适的图框,点击“确定”就可创建一张图纸。选中图框可点编辑相应字段,如工程名称、图名、比例、日期等。图框内置会签栏,若有需要,可选中图框,在属性栏勾选“会签栏”复选框,随后在“会签单位”设置合适的数量即可。在注释符号族中选中需要的图纸标题,插入图纸中,视图标题的文字、下划线长度、线性等均可更改。然后在图纸中插入需要放入的视图、材料表、文字说明等,通过属性窗口对视图比例进行调整(如图7),一张完整的桥架图纸便可生成。生成的图纸可导出为CAD、PDF等格式,以满足设计者的出图需求。
.png)

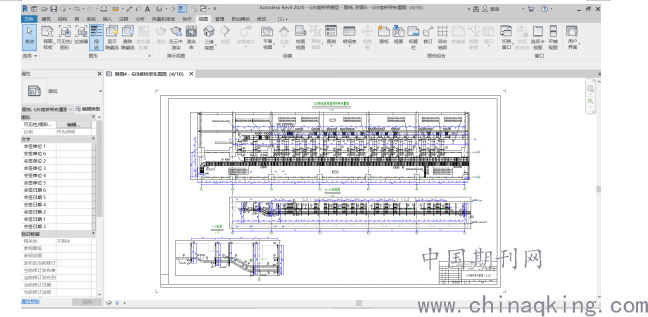

图8 图纸界面
3 结语
本文主要介绍了三维设计软件Revit在水电站电气设计电缆桥架敷设中的应用,但Revit的功能远不止于此,在发电机出口配电装置、主变压器及高压电抗器、GIS设备、开关站出线设备、高低压开关柜及其他电气设备布置等方面都有广泛的应用。随着时代的不断发展,三维设计已经成为了工程设计的必然趋势。Revit三维设计使设计者能更多的专注于设计思路,同时也可以通过碰撞检查避免了二维出图时设备之间冲突的问题,避免修改不完整带来的平剖面不对应、材料表数量不正确的问题,而且三维轴测图可以让施工者更清晰的了解设计意图,从而推动整个工程的进度。
参考文献
【1】王君峰.Autodesk Revit机电应用入门篇[M].北京:中国水利水电出版社, 2013.03.?
【2】麓山文化.Revit MEP 2019管线设计从入门到精通[M]. :人民邮电出版社, 2019.12
【3】基于Revit的水电工程族库框架体系研究[J]. 周恒宇.水电站设计.2019(04)
【4】建筑电气设计中BIM技术的应用[J].王喆鹏.建材与装饰.2019(34)
【5】基于电力电缆的敷设设计分析[J].杨振君,陈燕国,王泰国,张晓菁.通讯世界.2016(24)
【6】两河口水电站BIM技术研究与应用[J].敖翔,杨晨光,侯东奇.水利规划与设计. 2018(02)
【7】基于Revit的正向设计族库建设研究[J].许志坚,陈少伟,罗远峰,蔚俏冬,焦柯.土木建筑工程信息技术. 2018(06)
【8】基于Revit MEP的建筑电气设计[J].贾立忠.河南科技. 2017(01)
