于海燕
烟台中集来福士海洋工程有限公司 山东烟台 264000
摘要：在近些年之中，我国一些设计院在进行船体设计的时候，总是将强度当作最为重要的部分，而对结构方面有所忽视，造成部分船只的工艺水平不高，建造成本较大，影响了正常使用。为此，相关人员就要提高重视程度，从多个层面入手，不断优化，进而提升设计效果。本篇文章主要描述了船体结构详细设计时，有关生产工艺方面的问题，并对于细节部分发表一些个人的观点和看法。
关键词：船体结构；详细设计；生产工艺；问题探究
一、分段划分图应用的意义
分段划分图主要指的是工作人员基于船体本身的特色和相关工艺，对原有结构重新划分，将其变为特定的单元区。一般来说，所有细节部分都要设计到图纸之中。
（一）分段合拢口
对分段合拢口来说，在进行分段合拢的过程中，工作人员需要全面思考，把握是否有因素会对其正常合拢造成影响。如果有，就需要采取措施进行处理，将所有不利因素去除。在合拢的时候，将会影响分段的合拢和焊接。因此在设计的过程中，相关因素的思考就变得十分重要。一般来说，可以尝试对肋板上方的过焊孔展开优化，调整成下图右方的形式，并上交至船级社，让其自主确认。如此一来，在分段合拢的过程中，就不会出现无法正常合拢的情况[1]。
（二）分段划分线
在现有的结构图中加入划分线之后，工作人员就要做好分析工作，把握其是否会对板缝的布置工作造成影响，采取措施尽可能提升板材的利用率，缩减板缝数量。

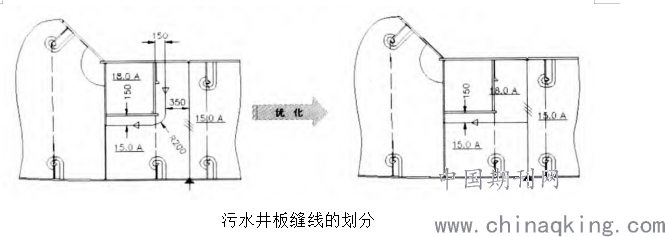

如下图所示，左边的污水井板缝和划分线的实际距离为350毫米，若从理论上来看，已经能够满足要求。但如果从钢材的利用率或者焊接工作来考虑，则需要进一步优化，调整为右图的形式。尽管其中有一条板子的厚度有所增加，由原本的15毫米增加至18毫米，但整体重量没有显著提升。
.png)
污水井板缝线的划分
二、分段建造方法应用的意义
对于分段建造，主要是参照船厂原有设备、工艺方式和结构特色，思考具体分段的模式。在设计的过程中，将这一部分考虑进来，能够有效提升建造效率和精度。
（一）结构的连续和断开

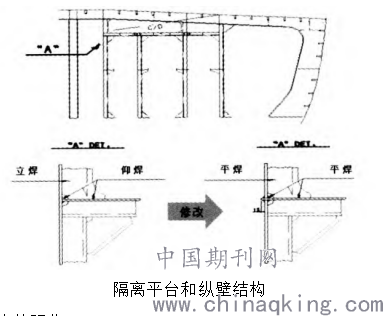

如下图所示，其是某个机舱的隔离平台以及纵壁结构，早期在进行设计的时候，主要从平台顶到纵壁的位置，并采用连续设计的方式。对于这一设计模式，在日常建造的过程中，平台、纵壁以及相关加强材料都至少有一面需要进行仰焊。显然，这就会给后期的装配工作造成了影响。为此，工作人员就需要对纵壁的连续设计进行调整，将其变为平台伸出的纵壁。这样一来，纵壁就从原本的连续状态变为断开状态。如此在实际建造的时候，焊接模式就能调整为平焊[2]。
.png)
隔离平台和纵壁结构
（二）结构的强化
在设计的过程中，工作人员应当尽量防止在开孔内部设置一条T型结构。毕竟板面本身除了要额外加工之外，现场装配的难度非常高，往往很难正常控制其中的精度。
所以，在进行详细设计的时候，工作人员就要将原有的T型机构转变为L3结构，以便更好地进行装配，减少不必要的加工。
三、焊接因素应用的意义
在船体结构之中，通常各个构件都是一体的状态。所以，焊接一直都是非常重要的部分。为了保证效果，除了要思考焊接方式之外，还要尽可能降低焊接量。
（一）焊接空间和方法
所谓焊接空间，主要指的是工作人员在实际焊接的过程中，自己拥有的操作空间。如果在结构设计的过程中，未能提前对操作空间予以考虑，在实际建造的时候，工作人员就无法正常展开焊接活动，从而会提升施工难度，提高建造成本。
（二）降低焊接量
在实际建造的还是，若能在一定程度降低焊接量，将会大幅度提升整体速度、安全水平以及综合质量。

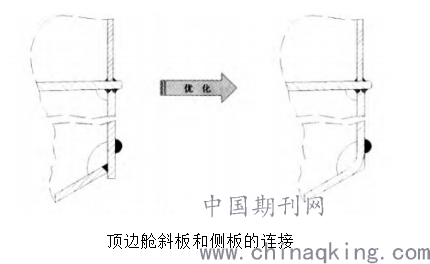

如下图所示，其是某船只顶边舱斜板和侧板的连接，通过优化，将其变为圆形，仅仅只要再进行加工即可。如此一来，焊接工作的整体工作量就会大幅度降低，同时还能有效提升结构本身的综合强度，进而不再需要开展解密性实验工作。
.png)
顶边舱斜板和侧板的连接
四、设计细节
（一）减少装配时的加工
在对船体结构进行设计的时候，有些结构就需要采取额外加工的方式。但是，这些结构的加工难度非常大，无法在前期设计的时候，提前将相关数据给出来，必须在装配的过程中，通过火工或者压制的方式，完成所有校正工作。如此一来，施工的整体难度就有了一定提升。因此，在设计的时候，工作人员就要根据实际情况进行调整，以此降低施工难度。
（二）理论线的设置
在进行设计的时候，工作人员理应全面思考，有效把握理论线的具体方向，并调整结构扶强材的朝向。一般来说，理论线的设计最好能给施工工作提供帮助，通过对早期工作经验进行总结。
五、结束语
综上所述，在船体结构设计的时候，实际需要考虑的内容有很多。因此，工作人员就需要做好分析工作，结合基本要求，不断调整，在保证质量达标的同时，还能缩减成本投入。
参考文献：
[1]刘文埙.船体结构详细设计的生产工艺性问题解析[J].建筑工程技术与设计,2017,000(023):5915-5915.
[2]黄习文.船体结构详细设计的生产工艺性问题探究[J].工程技术(全文版),2016(6):00189-00190.
