医用离心机转速校准装置的设计与研究

发表时间:2021/1/13   来源:《科学与技术》2020年第27期   作者:胡靖 郭鹏 谭旭
[导读] 目前用转速频率仪校准医用离心机转速过程中,
        胡靖、郭鹏、谭旭
        汉中市质量技术检验检测中心  陕西汉中
        摘要:目前用转速频率仪校准医用离心机转速过程中,转速频率仪的激光头原有的配套简易支架无法满足实际校准工作。在此背景下本文研究了一种医用离心机转速校准装置,它结构新颖,构思巧妙,解决了转速频率仪的激光头的固定、水平调节、高低调节问题,具有一定的实际应用价值。
        关键词:医用离心机;转速校准;设计;研究

1  引言
        目前用转速频率仪校准医用离心机转速过程中,转速频率仪的激光头原有的配套简易支架无法满足实际校准工作。在医用离心机的实际校准过程中,先是打开离心机的盖子,在里面的转盘上粘贴逆反光标,再盖上盖子。由于盖子与内面的转盘有一定的距离,加上机盖子有弧度、以及盖子上面的观察孔比较小。如果用频率仪的原有简易架子无法满足,实际工作的精度和稳定度要求。此外离心机在完成工作后,通常会自动打开盖子,如果用原有的架子激光头会被顶开和掉下来。甚是不安全和便捷。
2  医用离心机转速校准装置的设计

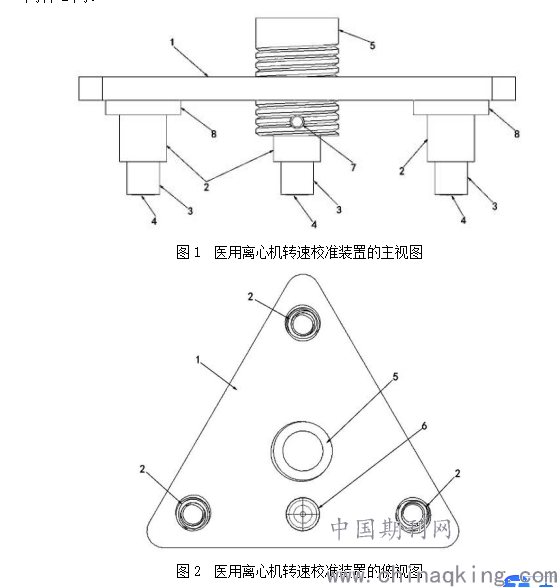

        图1为医用离心机转速校准装置的主视图;图2为医用离心机转速校准装置的俯视图;图3为医用离心机转速校准装置的左视图。图中:1-安装平台,2-中间件,3-支柱,4-磁铁,5-套筒,6-圆水准器,7-锁紧螺钉,8-支撑台。医用离心机转速校准装置包括安装平台1和从下至上螺纹配合于安装平台1上的至少三个中间件2以及从下至上分别螺纹配合于各个中间件2内的支柱3,在每个支柱3底部均设有与离心机盖子相吸合的磁铁4,所有中间件2中间的安装平台1上设有能够容纳转速频率仪的激光头的套筒5。
        为了便于调整安装平台1的水平,靠近套筒5的安装平台1上安装有圆水准器6。为了能够调节转速频率仪的激光头的高低,使得转速频率仪的激光头位于合适的位置,所述套筒5外壁开设有外螺纹,安装平台1上开有与该外螺纹螺纹配合的内螺纹。通过旋转套筒5能够调节套筒5的高低。为了使得激光头的中心线与安装平台1上表面相垂直,在套筒5径向螺纹配合有与转速频率仪的激光头抵紧配合的锁紧螺钉7。这样能够使得转速频率仪观察采集的数据更加精准。为了提高套筒5的升降高度差,套筒5底部能够伸出安装平台1下表面。为了能够将安装平台1的位置调整至较低位置,各个支柱3的顶部能够穿过安装平台1上表面。当然,支柱3可以沿周身通体为螺纹结构,也可以仅上半部分为螺纹结构、下半部分为平滑结构(如图4所示),并且平滑结构的支柱3也能够穿入中间件2内。


3  医用离心机转速校准装置的研究
        本文能够解决转速频率仪在医用离心机过程中,第一固定问题(支柱3下面有磁铁4来实现),第二安装平台1的水平调节问题(支柱3可以调节高低水平,并且上面还有圆水准器6),第三激光头的高低与固定问题(通过套管5和锁紧螺钉7相配合来实现)。
        需要校准医用离心机时,将安装平台1放置于医用离心机的盖子观察孔周围,支柱3下面的磁铁4会自动与盖子吸紧,然后调节各个中间件2中支柱3的高度,使得安装平台1处于水平,然后将转速频率仪的激光头置于套筒5内,进行校准。校准完成后将转速频率仪的激光头取出,再将专用配套设备取下即可。

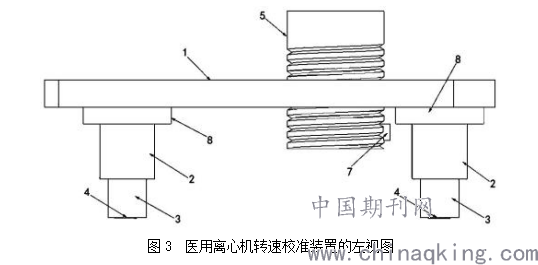

图3  医用离心机转速校准装置的左视图
4  结语
        本文研究的医用离心机转速校准装置结构新颖,构思巧妙,解决了转速频率仪的激光头的固定、水平调节、高低调节问题,具有一定的实际应用价值。
5  参考文献
[1] 张涛. 离心机的校准方法研究及不确定度评定[J]. 计量技术,2018.
[2] 梁希文. 医用离心机转速校准方法的探讨[J]. 计量与测试技术,2018.
[3] 张蔚滨. 医用离心机校准方法的研究[J]. 品牌与标准化,2014.
[4] 李阳阳. 医用离心机离心的物质质量优化控制设计[J]. 计算机仿真,2017.
作者简介:胡靖,男,1983年01月,单位:汉中市质量技术检验检测中心,工程师,研究方向:长度、光学、流量类计量器具的检定、校准与研究。
