李兆瑞
中机建（上海）钢结构股份有限公司，上海 201100
摘要：体育场的整体施工过程难度大，施工工艺复杂，传统的整体施工工艺管理控制方式中也存在着较大的技术缺陷。BIM施工技术的迅速普及和广泛应用不仅解决了体育场等大型钢结构整体施工，尤其特别是大型建筑钢结构整体施工工艺过程管理中的诸多难题，通过对现代BIM施工技术的合理开发利用后还可以对整体施工工艺精度和整体施工工艺质量指标进行有效的质量控制。随着现代BIM施工技术在现代我国的快速稳步发展，在大型钢结构的应用领域，一定程度会不断有广阔的技术应用发展空间。
关键词：BIM技术；体育场项目；应用

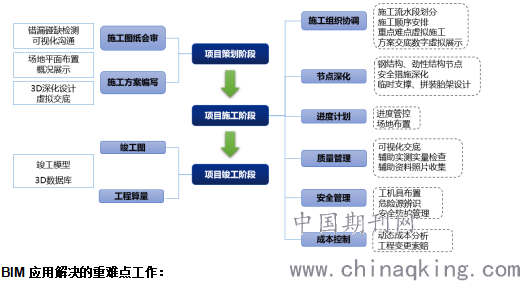

体育场项目中，BIM应用思路：
.png)

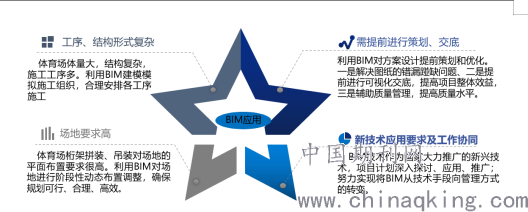

BIM应用解决的重难点工作：
.png)
1Tekla Structures 在施工技术中的应用
在钢结构深化设计中利用Tekla技术三维建模，对钢结构构件空间立体布置进行可视化模拟，通过提前碰撞校核，可对方案进行优化，有效解决施工图中的设计缺陷，提升施工质量，减少后期修改变更，避免人力、物力浪费，达到降本增效的效果
.png)

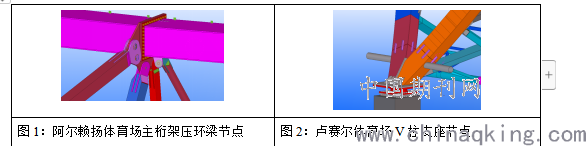

图1：阿尔赖扬体育场主桁架压环梁节点 图2：卢赛尔体育场V柱支座节点
23D MAX 在施工技术中的应用
3D MAX对于体育场施工中可视化交底起到了最关键作用。技术质量部BIM中心将枯燥复杂的图纸转换成简单易懂的图片、视频。对内大幅度降低了现场交底的难度，也让一线工人迅速的掌握要施工的工作。对外与业主的汇报交流，通过效果图、视频让业主对我们的施工方案和执行有了更清晰的理解，也对我们的施工有了更大的信心。

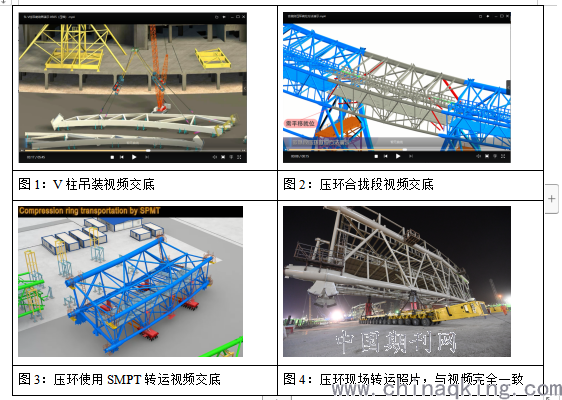

图1：V柱吊装视频交底 图2：压环合拢段视频交底
.png)
图3：压环使用SMPT转运视频交底 图4：压环现场转运照片，与视频完全一致
3midas gen在施工技术中的应用
Midas Gen 是基于三维的通用建筑结构分析和优化设计系统。其强大的计算分析功能，既能满足常规建筑的计算设计要求，也能很好的完成对混合结构，特种结构的受力分析。在阿尔赖扬体育场、卢赛尔体育场。Midas Gen软件在施工计算中起到至关重要的作用，压环重量近400吨，通过Midas的计算，将吊点、桁架变形，钢丝绳受力、吊绳配长等工作分析透彻，对吊装工作起到直接指导作用。
.png)

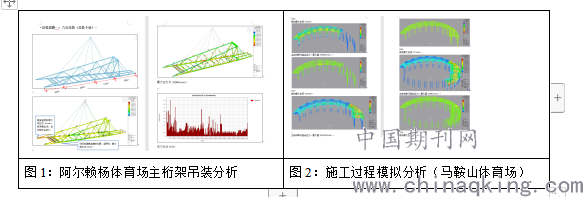

图1：阿尔赖杨体育场主桁架吊装分析 图2：施工过程模拟分析（马鞍山体育场）
4
PROJECT在施工技术中的应用
体育场的施工工序复杂，涉及到很多项工作。比如临时支撑的加工、拼装、吊装。主桁架胎架设置、拼装、吊装。主桁架之间补缺、墙面桁架吊装等几百项工作。Project软件能够系统的，有逻辑的根据我们设置的任务名称、工作时间、前置任务、资源名称等展现我们的工期计划。
.png)

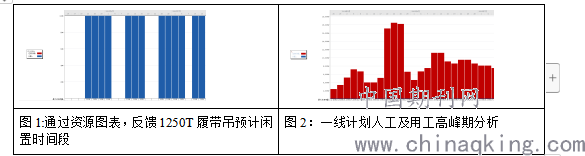

图1:通过资源图表，反馈1250T履带吊预计闲置时间段 图2：一线计划人工及用工高峰期分析
通过甘特图和资源图标，能够直观反应出一线员工的峰值、每类机械的使用量、机械空闲时间。通过资源图标反推施工工序搭接是否合理，人力、机械配备是否合理。也能过程中根据机械的使用和闲置情况，合理的调整工序，提早或推迟某项工作的开始时间。从而达到降低人员峰值、机械峰值，使得各项资源保持平稳的曲线，从而降低项目总成本。对于总工期的控制也起到监控作用。因此，PROJECT应用到体育场的施工过程中是非常必要的，对于成本、进度、公司掌控现场施工都起到很大作用。
53D扫描施工技术中的应用
3D扫描技术又被称为实景复制技术，它突破了传统的单点测量方法，具有高效率、高精度的独特优势。三维激光扫描技术能够提供扫描物体表面的三维点云数据。它通过高速激光扫描测量的方法，大面积高分辨率地快速获取被测对象表面的三维坐标数据。可以快速、大量的采集空间点位信息，为快速建立物体的三维影像模型提供了一种全新的技术手段。其具有快速性，不接触性，实时、动态、主动性，高密度、高精度，数字化、自动化等特性。
6无人机在施工技术中的应用
现场使用无人机能够对项目的场地布置、胎架布置、当日施工进度进行拍摄，更能直观的反映出形象进度。无人机更深入的应用可以进一步研究，利用无人机高程模型设置范围和密度，自动采集高程点，将数据导入revit，自动绘制场布图；无人机热成像，实时监控现场不易发现的高温区域，对工人不规范施工管理以及火灾达到预警的目的。
.png)

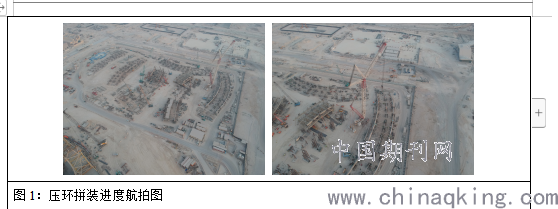

图1：压环拼装进度航拍图
7结语
目前，传统大型钢结构建筑施工工程都是实行单线型的施工生产，施工进度周期受很多客观因素的直接影响难以确定，施工现场、公司总部相互之间内部信息沟通不畅。而使用BIM模拟软件不仅仅是可以直接模拟出整个钢结构工程的三维主体结构，还可以直接模拟整个工程施工管理过程，这样有利于企业各层级人员方便地抓住这些关键技术要点和项目信息。
通过BIM软件技术的应用，施工一线工人能够快速、准确的理解施工重点和难点，项目部可以准确发现关键问题并且分析具体工程进度情况，公司总部可以直观地把控工程总体进展情况，各方主体交流畅通，协同促进工程整体进程。
目前，建筑企业都在积极探索“互联网+”形势下的管理、生产新模式。深入研究BIM，物联网等技术的创新应用，创新商业模式。我们应该找寻、总结出适合我们本司钢结构专业分包的BIM应用技术，将我们目前使用到的软件技术从懂到精，提高每个项目的现代化管理水平。通过现代化管理，降低项目成本，增强核心竞争力，实现跨越式发展，为公司创造更多利润，为打造精品工程而不懈努力。
参考文献：
[1] 马恭权. 建筑施工管理中BIM技术的应用[J]. 江西建材，2017，（22）：259-260.
