1、工程概况
资阳市临空经济区产业新城路网工程（一期）三贤路项目，大桥2#-5#桥墩采用三柱门式框架墩，墩顶横梁高度为3.5m。钢箱梁结构总长200m，采用55+90+55m连续梁形式，包括有直线段、圆曲线段和缓和曲线段。宽度方向分为左右两幅，每幅面板宽度为24.99m，底板宽度约为15.75m，梁截面高度为2.5~4m，总用钢量约6600吨。
2、软土地基支撑体系保证措施
在软基地区修建桥梁工程，土质沉降成为施工过程中最大的不利因素及安全隐患，因此软基处理技术方案既是控制工程安全的关键之一，也是控制桥梁施工质量、经济效益的重点。本文通过采取五大措施，最大限度的减少土质沉降给施工带来的不利影响，确保工程安全，高效的竣工。
2.1、地基换填处理
1、地质勘察
本工程钢箱梁施工位于沱江九曲河两侧，河道两侧为常年沉积软土，查询地勘报告，地下水标高2.2,。
2、土方换填
经计算，垫层承载力特征值需满足150kpa，因此，需对支撑架基础所在位置进行土方换填处理，处理方案采用换填垫层法。换填深度3米，换填下方0.5m厚的碎石，2.5m的素土，每填厚度达0.5m时，用压路机分层夯实。
3、土质沉降计算
土方换填承载计算时，借助理正岩土软件计算沉降量，将支架基础的规格尺寸、同时输入已知换填土的压缩模量、基础覆土容重等参数，模拟钢箱梁安装就位时的荷载工况（150kpa），可计算出换填后基础最大沉降量。

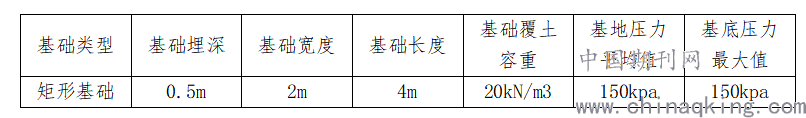

（1）基础参数
.png)
（2）土层参数

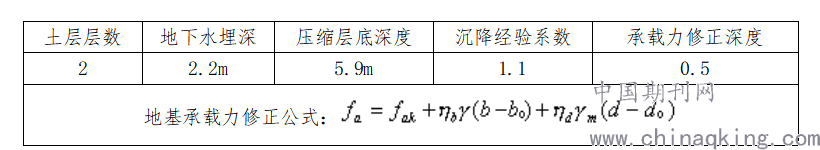

①土层参数
.png)

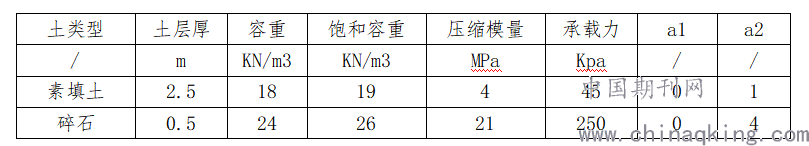

②换填土参数
a1 -- 基础宽度地基承载力修正系数
.png)
a2 -- 基础深度地基承载力修正系数
4、换填垫层参数
换填垫层主要为粉质黏土，压缩模量为20Mpa，承载力为180kpa，厚度为3m，压力扩散角控制在20°。
5、计算结果
（1）换填垫层底面处承载力验算
垫层应力扩散角度 20.0(°)
垫层底附加应力pz： 42.7(kPa)
垫层底自重应力pcz： 51.3(kPa)
垫层底pz + pcz： 94.0(kPa)
垫层底地基土承载力特征值fz： 95.0(kPa)
pz + pcz > fz,垫层底面地基土的承载力满足要求！
（2）下卧层承载力验算结果

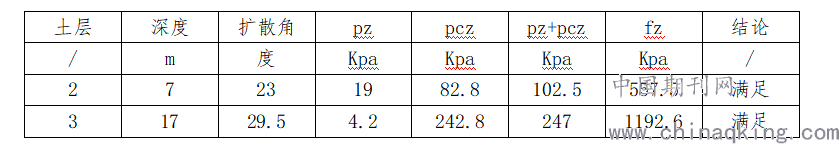

.png)
注：pz -- 下卧层顶面处的附加应力值
pcz -- 下卧层顶面处土的自重压力值
fz -- 下卧层顶面处经深度修正后的地基承载力特征值
6、平板荷载试验
对于地表浅层地基，（特别是各种填土、含碎石的地基），适合用平板荷载试验，即在一定尺寸的刚性承压板上分级施加荷载，在钢板下设置反力检测装置，观察各级荷载作用下，地基土随压力和变形的试验。在软件计算的基础上，使用平板试验对计算结果进行再次验证。
经平板试验得知，基础最大沉降数达28mm，与软件计算结果基础相符，符合安全施工要求。
2.2、临时基础形式
支撑架底部采用矩形独立基础的形式，每两个圆管公用一个独立基础，独立基础为2*4*0.65m，埋深0.5m，独立基础采用C30混凝土，内配16mm钢筋。
2.3、河道护坡处理
由于河道两侧边坡较陡且四川雨水较多，现采用挂网喷锚的方式对河道两侧的边坡就行护坡处理，河道护坡共166米，高度3米，锚杆纵横间距1.5m，采用梅花形布置，杆体每1.5m设置1定位支架。在边坡面上确定锚杆孔位、进行钻孔，孔深为2.5-2m，孔径50mm。锚杆采用φ16钢筋，长度取3-2.5m，弯头为50mm，钻孔采用风动锚杆钻机或风钻凿岩机钻孔，钻至规定深度后，用高压风吹孔，用牛角泵向孔内灌入M15水泥砂浆或设计图纸规定并经监理工程师批准的材料并打入锚杆，孔口不满部分用泵补灌，再用砂浆将孔口抹平。网片采用φ8钢筋网，钢筋搭接长度为300mm,?网格间距20×20cm。
2.4、吊机行走路线加固
除了上述在河道两侧进行喷锚处理来外，在河道两侧吊装过程中，大型履带吊作业仍然需要考虑动力荷载随机性，因此，在河道两侧吊装作业过程中，考虑在行车路线下方铺设路基箱，一是增加受力接触面积，二是防止挪移履带时对土体环境和河道侧面坡进行进一步破坏。
2.5、预起拱
根据对土质的延时沉降的分析，考虑现场实际情况，在钢箱梁设计起拱的基础上，继续增加现场安装起拱值，用于调节延时沉降及支撑架压缩变形的数值。计划在跨河两个桥墩之间即跨中起拱25mm，两边边跨起拱15mm。
