屋面竖明横隐框架式外玻内穿孔铝板幕墙立柱设计计算

发表时间:2020/9/21   来源:《建筑实践》2020年第5月15期   作者:梁翔
[导读] 幕墙属于外围护构件,按《建筑结构荷载规范》(GB50009-2012),本工程按D类地面粗糙度考虑
        梁翔
        深圳华瑞达装饰集团有限公司  广东省深圳市  518042
        1工程概况:
        1.1工程概述:

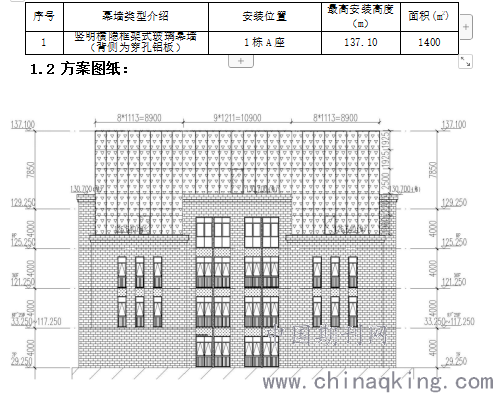

        ***大厦项目建筑面积约12.7万㎡,共计2栋塔楼,2层地下室,以及4栋6层裙楼,1栋5层裙楼,其中1栋A座塔楼建筑高度逾130米(幕墙最高处完成面标高为137.1m)。

1.3计算软件:
        汇宝幕墙计算软件V20.0版本。
2基本参数
2.1幕墙所在地区
    广东深圳地区。
2.2地面粗糙度分类等级
    幕墙属于外围护构件,按《建筑结构荷载规范》(GB50009-2012),本工程按D类地面粗糙度考虑。
2.3抗震设防
    根据《建筑抗震设计规范》GB50011-2010(2016年版)及《中国地震动参数区划图》GB18306-2015的要求,本工程所在地的地震基本烈度为:7度,地震动峰值加速度为0.1g,由于本工程是标准设防类,因此抗震计算中的水平地震影响系数最大值取:αmaxⅡ=0.08;
    本工程场地类型为:Ⅱ类场地,查表E.1[GB18306-2015],场地地震动峰值加速度调整系数Fa=1;
        因此:αmax=Fa×αmaxⅡ=0.08
3外层玻璃幕墙立柱承受荷载计算
3.1风荷载标准值的计算方法
    幕墙属于外围护构件,按《建筑结构荷载规范》(GB50009-2012)计算:
        wk=βgzμs1μzw0        ……8.1.1-2[GB50009-2012]
式中:wk:作用在幕墙上的风荷载标准值(MPa)。
      z:计算点标高:137.1m;
    (1)βgz:高度z处的阵风系数;
    根据不同场地类型,按以下公式计算:
        βgz=1+2gI10(z/10)-α   ……条文说明部分8.6.1[GB50009-2012]
    g:峰值因子,按GB50009-2012取2.5,按广东荷载规范取3.0;
    I10:10m高名义湍流度,对应D类地面粗糙度,取0.39;
    α:地面粗糙度指数,对应D类地面粗糙度,取0.30;
        故βgz=1+2×3×0.39×(137.1/10)-0.30=2.0669
    (2)μz:风压高度变化系数;
    根据不同场地类型,按《建筑结构荷载规范》条文说明部分8.2.1提供的公式计算:
    D类地面粗糙度:μzD=0.262×(z/10)0.60
        故μz=0.262×(137.1/10)0.60=1.2604
    (3)μs1:局部风压体型系数;
    按《建筑结构荷载规范》GB50009-2012第8.3.3条:计算围护结构及其连接的风荷载时,可按下列规定采用局部体型系数μs1:
      …… 3 其它房屋和构筑物可按本规范第8.3.1条规定体型系数的1.25倍取值。



        μs1(1)=2(此值是依据原方案设计单位的要求取定。但经查阅相关规范,可取1.3*1.25=1.625。)

    按《建筑结构荷载规范》GB50009-2012第8.3.4条:计算非直接承受风荷载的围护构件风荷载时,局部体型系数可按构件的从属面积折减,折减系数按下列规定采用:
      1 当从属面积不大于1m2时,折减系数取1.0;
      2 当从属面积大于或等于25m2时,对墙面折减系数取0.8,对局部体型系数绝对值大于1.0的屋面区域折减系数取0.6,对其它屋面区域折减系数取1.0;
      3 当从属面积大于1m2且小于25m2时,墙面和绝对值大于1.0的屋面局部体型系数可采用对数插值,即按下式计算局部体型系数:
        μs1(A)=μs1(1)+[μs1(25)-μs1(1)]logA/1.4   ……8.3.4[GB50009-2012]
    其中:μs1(25)=0.8μs1(1)=0.8×2=1.6
    计算支承结构时的构件从属面积:A=1.225×5.95 =7.28875m2
        LogA=0.863
    则:μs1(A)=μs1(1)+[μs1(25)-μs1(1)]logA/1.4=2+[1.6-2]×0.863/1.4=1.753。
        本计算中建筑物内部压力的局部体型系数为0。(按《建筑结构荷载规范》GB50009-2012第8.3.5条:……3 其它情况,应按开放式建筑物的μs1取值。);
    因此,计算非直接承受风荷载的支承结构时的局部风压体型系数为:
       μs1=1.753+0=1.753
    w0:基本风压值(MPa),根据现行《建筑结构荷载规范》GB50009-2012附表E.5中数值采用,但不小于0.3KN/m2,按重现期50年,广东深圳地区取0.00075Mpa。
3.2计算支承结构时的风荷载标准值
    wk=βgzμzμs1w0
       =2.0669×1.2604×1.753×0.00075 =0.003425MPa
3.3垂直于幕墙平面的分布水平地震作用标准值
    qEk=βEαmaxGk/A          ……5.3.4[JGJ102-2003]
    qEk:垂直于幕墙平面的分布水平地震作用标准值(MPa);
    βE:动力放大系数,取5.0;
    αmax:水平地震影响系数最大值,取0.08;
    Gk:幕墙构件的重力荷载标准值(N);
    A:幕墙构件的面积(mm2);
3.4平行于幕墙平面的集中水平地震作用标准值
    PEk=βEαmaxGk          ……5.3.5[JGJ102-2003]
    PEk:平行于幕墙平面的集中水平地震作用标准值(N);
    βE:动力放大系数,取5.0;
    αmax:水平地震影响系数最大值,取0.08;
    Gk:幕墙构件的重力荷载标准值(N);
3.5作用效应组合
荷载和作用效应按下式进行组合:
    S=γGSGk+ψwγwSwk+ψEγESEk    ……5.4.1[JGJ102-2003]
上式中:
    S:作用效应组合的设计值;
    SGk:重力荷载作为永久荷载产生的效应标准值;
    Swk、SEk:分别为风荷载,地震作用作为可变荷载产生的效应标准值;
    γG、γw、γE:各效应的分项系数;
    ψw、ψE:分别为风荷载,地震作用效应的组合系数。
    上面的γG、γw、γE为分项系数,按5.4.2、5.4.3、5.4.4[JGJ102-2003]及表8.2.10[GB50068-2018]规定如下:
进行幕墙构件强度、连接件和预埋件承载力计算时:
    重力荷载:γG:1.3;
    风 荷 载:γw:1.5;
    地震作用:γE:1.3;
进行挠度计算时;
    重力荷载:γG:1.0;
    风 荷 载:γw:1.0;
    地震作用:可不做组合考虑;
上式中,风荷载的组合系数ψw为1.0;
        地震作用的组合系数ψE为0.5;

4外层玻璃幕墙立柱计算
4.1基本参数
    1:计算点标高:137.1m;
    2:力学模型:双跨梁;
    3:立柱跨度:L=5950mm;
       其中短跨长为L1=500mm;长跨长为L2=5450mm;
    4:立柱左分格宽:1225mm;立柱右分格宽:1225mm;
    5:立柱计算间距:B=1225mm;
    6:板块配置:夹层玻璃8 +8 mm;
        7:立柱材质:铝铝结合,6061-T6+6061-T6;
        8:立柱截面:
    9:安装方式:偏心受拉;
        10、本处幕墙立柱按双跨梁力学模型进行设计计算,受力模型如下:
4.2选用立柱材料的截面特性
(1)铝框参数:
        选用型材号:200×65×3
        铝框的抗弯强度设计值:fa=200MPa
    铝框的抗剪强度设计值:τa=115MPa
    铝框弹性模量:Ea=70000MPa
    铝框绕X轴惯性矩:Iax=11198720mm4
    铝框绕Y轴惯性矩:Iay=1286900mm4
    铝框绕X轴净截面抵抗矩:Wanx1=94499mm3
    铝框绕X轴净截面抵抗矩:Wanx2=98672mm3
    铝框净截面面积:Aan=1889.254mm2
    铝框线密度:γg=0.05101N/mm
    铝框截面垂直于X轴腹板的截面总宽度:ta=6mm
    铝框受力面对中性轴的面积矩:Sax=64955mm3
    塑性发展系数:γ=1.00
(2)铝套芯参数:
    选用钢框号:200×65×3立柱套芯
    铝套芯的抗弯强度设计值:fs=200MPa
    铝套芯的抗剪强度设计值:τs=115MPa
        铝套芯弹性模量:Ea=70000Mpa
        铝套芯绕X轴惯性矩:Isx=7647130mm4
    铝套芯绕Y轴惯性矩:Isy=997190mm4
    铝套芯绕X轴净截面抵抗矩:Wsnx1=80075mm3
    铝套芯绕X轴净截面抵抗矩:Wsnx2=80075mm3
    铝套芯净截面面积:Asn=1892.421mm2
    铝套芯线密度:γg=0.05101N/mm
    铝套芯截面垂直于X轴腹板的截面总宽度:ts=8mm
    铝套芯受力面对中性轴的面积矩:Ssx=52884mm3
    塑性发展系数:γ=1.00

4.3立柱荷载计算
(1)风荷载作用的线荷载集度(按矩形分布):
    qwk:风荷载线分布最大荷载集度标准值(N/mm);
    wk:风荷载标准值(MPa);
    B:幕墙立柱计算间距(mm);
    qwk=wkB=0.003425×1225=4.196N/mm
    qw:风荷载线分布最大荷载集度设计值(N/mm);
    qw=1.5qwk =1.5×4.196 =6.294N/mm
(2)水平地震作用线荷载集度(按矩形分布):
    qEAk:垂直于幕墙平面的分布水平地震作用标准值(MPa);
    βE:动力放大系数,取5.0;
    αmax:水平地震影响系数最大值,取0.08;
    Gk:幕墙构件的重力荷载标准值(N),(含面板和框架);
    A:幕墙构件的面积(mm2);
    qEAk=βEαmaxGk/A      ……5.3.4[JGJ102-2003]
       =5.0×0.08×0.0005 =0.0002MPa
    qEk:水平地震作用线荷载集度标准值(N/mm);
    B:幕墙立柱计算间距(mm);
    qEk=qEAkB=0.0002×1225 =0.245N/mm
    qE:水平地震作用线荷载集度设计值(N/mm);
    qE=1.3qEk =1.3×0.245 =0.318N/mm
(3)幕墙受荷载集度组合:
用于强度计算时,采用Sw+0.5SE设计值组合:  ……5.4.1[JGJ102-2003]
    q=qw+0.5qE =6.294+0.5×0.318 =6.453N/mm
用于挠度计算时,采用Sw标准值:  ……5.4.1[JGJ102-2003]
    qk=qwk =4.196N/mm
5内穿孔铝单板立柱承受荷载计算
5.1风荷载标准值的计算方法
    幕墙属于外围护构件,按《建筑结构荷载规范》(GB50009-2012)计算:
    wk=βgzμs1μzw0        ……8.1.1-2[GB50009-2012]
上式中:
    wk:作用在幕墙上的风荷载标准值(MPa);
    z:计算点标高:137.1m;
    (1)βgz:高度z处的阵风系数;βgz=1+2×3×0.39×(137.1/10)-0.30=2.0669(同3.1)
    (2)μz:风压高度变化系数;μz=0.262×(137.1/10)0.60=1.2604(同3.1)
    (3)μs1:局部风压体型系数;
    按《建筑结构荷载规范》GB50009-2012第8.3.3条:计算围护结构及其连接的风荷载时,可按下列规定采用局部体型系数μs1:
    ……3 其它房屋和构筑物可按本规范第8.3.1条规定体型系数的1.25倍取值。
5.2计算支承结构时的风荷载标准值
    wk=βgzμzμs1w0
       =2.0669×1.2604×1.034×0.00075 =0.00202MPa
5.3垂直于幕墙平面的分布水平地震作用标准值
    qEk=βEαmaxGk/A          ……5.3.4[JGJ102-2003]    (同3.3)
6内穿孔铝单板立柱计算
6.1基本参数:
    1:计算点标高:137.1m;
    2:力学模型:简支梁;
    3:立柱跨度:L=5300mm;
    4:立柱左分格宽:1225mm;立柱右分格宽:1225mm;
    5:立柱计算间距:B=1225mm;
    6:板块配置:铝单板;
        7:立柱材质:6063-T6;

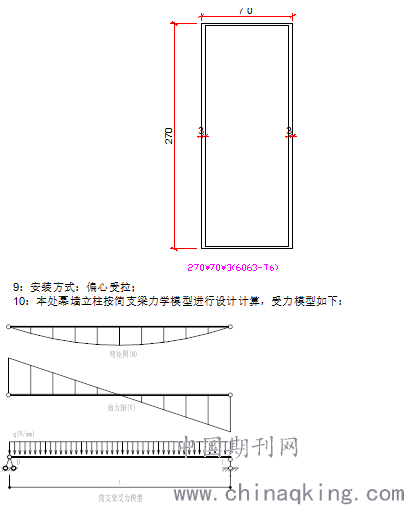

        8:立柱截面



6.2立柱型材选材计算
(1)风荷载作用的线荷载集度(按矩形分布):
    qwk:风荷载线分布最大荷载集度标准值(N/mm);
    wk:风荷载标准值(MPa);
    B:幕墙立柱计算间距(mm);
    qwk=wkB=0.00202×1225 =2.474N/mm
    qw:风荷载线分布最大荷载集度设计值(N/mm);
    qw=1.5qwk =1.5×2.474 =3.711N/mm
(2)水平地震作用线荷载集度(按矩形分布):
    qEAk:垂直于幕墙平面的分布水平地震作用标准值(MPa);
    βE:动力放大系数,取5.0;
    αmax:水平地震影响系数最大值,取0.08;
    Gk:幕墙构件的重力荷载标准值(N),(含面板和框架);
    A:幕墙构件的面积(mm2);
    qEAk=βEαmaxGk/A      ……5.3.4[JGJ102-2003]
       =5.0×0.08×0.0004=0.00016MPa
    qEk:水平地震作用线荷载集度标准值(N/mm);
    B:幕墙立柱计算间距(mm);
    qEk=qEAkB=0.00016×1225=0.196N/mm
    qE:水平地震作用线荷载集度设计值(N/mm);
    qE=1.3qEk =1.3×0.196=0.255N/mm
(3)幕墙受荷载集度组合:
用于强度计算时,采用Sw+0.5SE设计值组合:  ……5.4.1[JGJ102-2003]
    q=qw+0.5qE =3.711+0.5×0.255 =3.838N/mm
用于挠度计算时,采用Sw标准值:            ……5.4.1[JGJ102-2003]
    qk=qwk =2.474N/mm
(4)立柱在组合荷载作用下的弯矩设计值:
    Mx:弯矩组合设计值(N·mm);
    Mw:风荷载作用下立柱产生的弯矩设计值(N·mm);
    ME:地震作用下立柱产生的弯矩设计值(N·mm);
    L:立柱跨度(mm);
采用Sw+0.5SE组合:
    Mw=qwL2/8
    ME=qEL2/8
    Mx=Mw+0.5ME =qL2/8 =3.838×53002/8 =13476177.5N·mm
6.3确定材料的截面参数
(1)立柱抵抗矩预选值计算:
    Wnx:立柱净截面抵抗矩预选值(mm3);
    Mx:弯矩组合设计值(N·mm);
    γ:塑性发展系数:
        对于铝合金龙骨,按最新《铝合金结构设计规范》GB 50429-2007,取1.00;
    fa:型材抗弯强度设计值(MPa),对6063-T6取150MPa;
    Wnx=Mx/γfa
      =13476177.5/1.00/150
      =89841.183mm3
(2)立柱惯性矩预选值计算:
    qk:风荷载线荷载集度标准值(N/mm);
    E:型材的弹性模量(MPa),对6063-T6取70000MPa;
    Ixmin:材料需满足的绕X轴最小惯性矩(mm4);
    L:计算跨度(mm);
    df,lim:按规范要求,立柱的挠度限值(mm);结合本工程实际情况,对本例中的挠度限值按JGJ336-2016取,故相对挠度限值为:L/250+7=5300/250+7=28.2mm
    实际挠度限值为:
    df,lim=28.2mm
    df,lim=5qkL4/384EIxmin
    Ixmin=5qkL4/384Edf,lim
       =5×2.474×53004/384/70000/28.2
       =12876410.257mm4
