魏国松
成都建工集团第八建筑工程有限公司（四川 成都） 邮编610000
摘要：随着城市快速发展，高层建筑电梯安装越来越多，为保障电梯施工作业人员安全，电梯井操作平台广泛应用于电梯井施工，本文从几个方面总结了电梯井施工平台工作法，希望对相关单位和工作人员有借鉴指导意义。
关键词：电梯井；井道操作台；提升式电梯；施工法
1.前言
在城市化快速发展的时期，高层及超高层建筑不断增多。在工程施工过程中，电梯井道由于其上下贯通的特性，成为易造成安全事故的重大危险源之一；同时，也造成施工质量低下等问题。因此，施工安全及施工质量问题便成为施工管理的重点项目。为方便施工及保障施工人员的安全，电梯井操作平台被广泛用于电梯井施工阶段。传统做法主要采用钢管脚手架整体搭设或搁置梁方式分断搭设，该施工方式虽然能满足施工要求，但需对整个井道都进行搭设，投入的周转材料较多，搭设耗费工时较长， 架体的搭设要求较高，施工效率较底，对后序工序的施工有一定的影响。
为了解决上述难点，我们进行技术攻关，通过深入研究和施工实践，总结得出本工法，解决了电梯井道操作平台在整体提升过程中工序繁琐的问题，整体提升方式方便、快捷，受到业界人士的青睐。电梯井道操作平台在提升时，无需设置固定连接， 可直接搁置于主体结构上，减少了人工搭拆的工作量及材料投入、提高了施工效率、节约了人工成本、缩短了施工工期。为该领域提供了不可多得的借鉴资料，受到建设单位及上级主管部门的一致认可和好评，工法成熟、可靠。
2.工法特点
2.1制作整体提升式电梯井道操作平台，电梯操作平台在提升时，可整体吊运。
2.2提升时直接搁置于主体结构上，无需设置固定连接。
2.3平台可重复利用，节约了人工成本。
2.4减少了人工搭拆的工作量及材料投入、提高了施工效率、节约了人工成本、缩短了施工工期。
3.适用范围
本工法可广泛用于高层住宅主体电梯井道施工操作平台。
4.工艺原理
提供一种整体提升式电梯井道操作平台，解决现有技术高空作业时不易拆卸，造成了平台提升过程较为繁琐，施工人员安全隐患发生率较高的问题；在操作架型钢斜撑架下部底端切割三角卡槽，作为墙面与架体的支撑连接；平台四个角点位置焊接直径为 20mm 的圆钢作为吊耳，用钢丝绳进行连接，提升过程平稳安全、快速有效。同时，电梯井道操作平台在提升时，可直接搁置于主体结构上，无需单独增加连接固定。

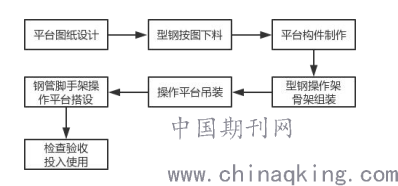

5.1施工工艺流程
5.
施工工艺流程及操作要点
.png)
5.2操作要点
5.2.1平台图纸设计

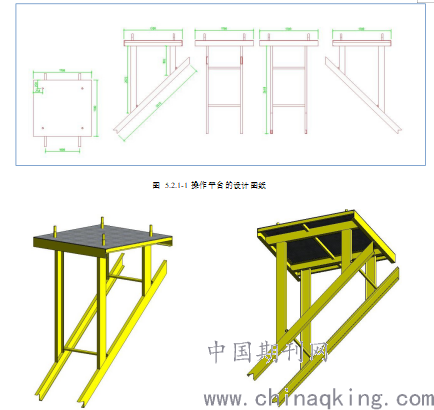

根据审核合格的施工图纸确定电梯井道内壁的净空尺寸（2.5×2.5），再根据确定后的尺寸绘制出操作平台的设计图纸，操作平台平面尺寸每边比电梯井道实际尺寸小200mm，承重三脚架采用 14#槽钢焊接，平台采用 10mm 厚花纹钢板进行连接。（如图 5.2.1-1）。
.png)
5.2.2型钢按图下料
施工按照操作平台设计图纸要求及施工需要，准备好 14#槽钢、焊条、10mm 厚花纹钢板、钢筋、扣件及钢丝绳等。在下料前，技术人员需与工人进行图纸和技术交底，根据绘制的操作平台图纸，计算出各种材料的所需用量并进行批量采购，材料采购回来后对原材料进行抽样检查，待检验完成后根据制作图纸进行放样下料，保证各构件下料尺寸准确、避免浪费。

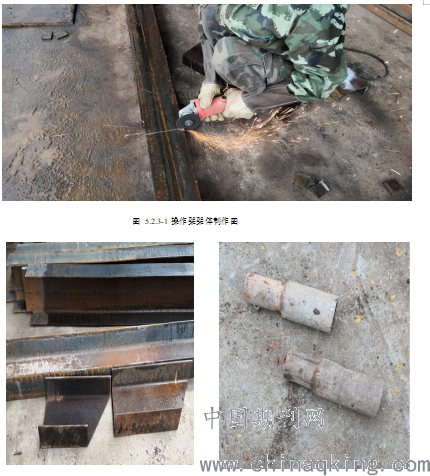

5.2.3平台构件制作
将下料好的材料按图进行焊接制作成操作平台各个部位的单体构件（如图 5.2.3-4
操作架连接固定件），并按照图纸检查尺寸是否正确、避免疏漏。
.png)

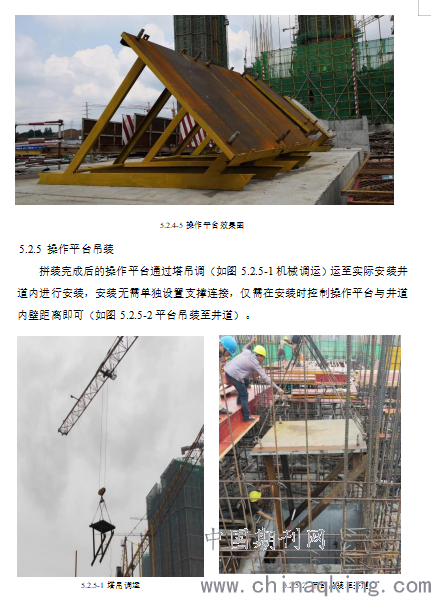

5.2.4型钢操作架骨架组装
各构件检查确认无误后，进行操作平台的拼装（型钢操作架骨架上斜撑与水平方向的夹角的范围为 45°），拼装完成后，对整体进行检查验收，并用型钢支撑架与工字钢进行焊接，同时在工字钢四个角点位置焊接直径为 20mm 的圆钢作为吊耳（如图5.2.4-3 焊接吊耳），于工字钢上铺设并焊接花纹板（100*200*10mm），并在花纹板上焊接操作架连接固定件（距边 200*200）（如图 5.2.4-4 焊接操作架连接固定件）。
.png)
.png)

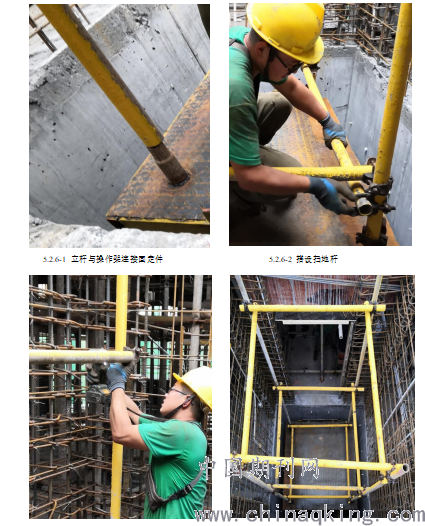

5.2.6钢管脚手架操作平台搭设
操作平台整体吊装进电梯井内部后，在花纹板工作平台上搭设脚手架，将脚手架四个立杆分别穿进工字钢焊接的固定钢筋中进行连接，控制步距，在标高处加设水平
杆（如图 5.2.6-3 加设水平杆），底部 200mm 处搭设扫地杆（如图 5.2.6-4 搭设扫地杆），按工艺流程完成后续脚手架的搭设。
.png)
5.2.7检查验收、投入使用
操作平台安装及上部操作架体搭设完成后，进行整体验收，有不满足要求的部位立即进行整改，达到合格要求。验收合格后即可投入使用，人员可站立于操作平台上
进行施工作业。当本层施工完成后，施工下一层时，仅需要通过平台上的吊耳用塔机配合，将平台提升到下一楼层高度安装即可。
6.材料与设备

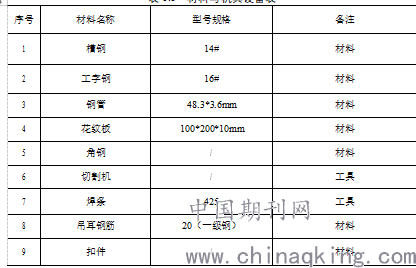

表 6.1 材料与机具设备表
.png)
7.质量控制
7.1质量控制标准
7.1.1相关质量规范标准
《钢结构工程施工质量验收规范》GB50205
《混凝土结构工程施工质量验收规范》GB50204
《钢管脚手架扣件》GB15831
《电梯工程施工质量验收规范》GB50310
7.2质量保证措施
7.2.1现场所用原材料的品种、性能、规格应当符合现行国家产品标准和设计要求，按照规定进行抽样检查。
7.2.2焊工必须持证施工，并在考试合格项目及其认可范围内进行焊工。
7.2.3工字钢梁、槽钢的垂直度和侧向弯曲矢高的允许偏差应符合设计及规范规定。
7.2.4加强对每个施工人员的质量意识教育，提高他们的质量意识，自觉按操作规程进行操作，在质量控制上加强其自觉性。
8.安全措施
8.1安全生产执行法律、法规
《中华人民共和国安全生产法》
《建设工程安全生产管理条例》（国务院令 393 号）
《建筑施工安全检查标准》JGJ59
《建筑施工高处作业安全技术规范》JGJ80
《施工现场临时用电安全技术规范》JGJ46
8.2安全保证措施
8.2.1安全生产是工程顺利进行的重要保证，在施工中必须采取强有力的措施， 确保安全生产，促进施工顺利进行，参加施工的技术人员和作业人员应严格执行国家颁发的安全生产法律法规。
8.2.2施工人员进入施工场地，必需佩戴好安全帽。严禁嬉戏打闹。
8.2.3作业人员必须正确使用防护用品，在 2 米以上高空作业时，必需系好安全带，工具及配件要放到工具袋，穿防滑鞋，严谨酒后上班。
8.2.4作业前应对操作人员进行安全技术交底，对施工可能存在的危险源及施工设备安全操作设施进行详细说明，按时排查现场安全隐患，做到安全文明施工。
8.2.5在进行任何安全井内吊装过程中，静止在操作平台上站人。
8.2.6安全人员需对搭设的平台进行定期检查，掌握平台的使用及维护，对不合格的地方需进行修护或更换。
8.2.7平台上悬挂限重标志牌，严禁超载及堆放材料。在使用过程中，不得超载使用，并在使用过程中经常检查，发现问题应立即停用。
9.1环境保护执行法律、法规
9.
环保措施
《中华人民共和国环境保护法》
《中华人民共和国环境噪声污染防治法》
《中华人民共和国固体废弃物污染环境防治法》
9.2环境保护措施
9.2.1施工现场各种材料分类堆放、码放整齐并悬挂标识牌，严禁乱堆乱放，不得占用临时道路和施工便道。
9.2.2确保电焊机和气割机噪声排放量不超标。
9.2.3严格执行建筑施工现场安全防护卫生标准，确保施工生产在安全条件下进行，现场机具、材料有序堆放，保持规范化、制度化。
9.2.4施焊场地周围应清理易燃易爆物品，或进行覆盖隔离。
10.1社会效益
10.
效益分析
天府恒大文化旅游城一期项目，位于眉山市彭山区，成彭大道北侧，东星航空大道西侧。我们通过技术攻关和工程实践，成功应用了本工法，设计了一种新型整体提升式电梯井操作平台，解决了电梯井道操作平台在整体提升过程中工序繁琐的问题， 电梯井道操作平台在提升时，无需设置固定连接，可直接搁置于主体结构上，减少了人工搭拆的工作量及材料投入、提高了施工效率、节约了人工成本、缩短了施工工期。受到了建设单位及上级主管部门的一致认可和好评，为该领域提供了不可多得的借鉴资料，具有良好的社会、经济效益和推广应用价值。
10.2经济效益
以天府恒大文化旅游城一期项目为例，按 32 层住宅，层高 3 米，一个电梯井道尺寸为 2.5*2.5 考虑。进行施工成本分析，见表 10.1 所示。
方案一：采用传统方法（两次周转），需把下方 16 层楼的材料进行拆除，再将
其材料用于上方 16 层楼使用，工艺复杂繁琐且人工成本及材料投入较高。
方案二：采用新工艺施工，操作平台为投放入电梯井、可一次性将其用至于顶层， 操作平台在提升时，无需设置固定连接，可直接搁置于主体结构上、避免二次搭拆、操作简便快捷。

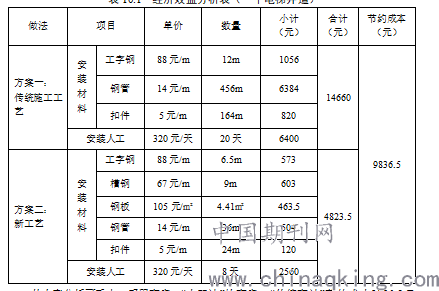

表 10.1 经济效益分析表（一个电梯井道）
.png)
从上表分析可看出，采用方案二“本工法”比方案一“传统方法”节约成本9836.5 元。本工程共 9 栋高层，共 36 个电梯井道。工程总节约成本：36×9836.5 元=354114 元。电梯井工程量越大，节约成本越多，经济效益显著。
11.应用实例
11.1天府恒大文化旅游城一期
天府恒大文化旅游城一期项目位于眉山市彭山区，成彭大道北侧，东星航空大道西侧，施工总建筑面积为 296233.78m2。工程开工日期 2018 年 5 月 31 日，竣工日期
2020 年 11 月 30 日。本工法应用时间为 2018 年 10 月～2019 年 6 月。该工程采用本
工法进行，本工程共 9 栋高层，共 36 个电梯井道，总节约成本 354114 元。取得了良好的经济效益和社会效益，受到建设单位及上级主管部门的一致认可和好评，工法成熟、可靠。
11.2琥珀庭院四期
琥珀庭院四期项目位于成都市龙泉驿区大面街办经开区西区二线以西，该工程建筑面积约 116505.25 ㎡。工程开工日期 2018 年 3 月 1 日，竣工日期 2020 年 3 月 1 日，
本工法应用时间为 2018 年 3 月～2019 年 12 月。本工程共 2 栋公寓，共 12 个电梯井
道,共节约施工成本 75417。取得了良好的经济效益和社会效益，受到建设单位及上级主管部门的一致认可和好评，工法成熟、可靠。
11.3住宅、商业及配套设施金牛坝路 9 号自主改项目
住宅、商业及配套设施金牛坝路 9 号自主改项目位于成都市金牛坝路 9 号，该工
程建筑面积约 156218.25 ㎡。工程开工日期 2019 年 5 月 5 日，竣工日期 2021 年 12
月 31 日，本工法应用时间 2019 年 9 月～2020 年 12 月。本工程共 4 栋住宅楼 2 栋商
办楼，共 23 个电梯井道，共节约施工成本 177670.5 元。取得了良好的经济效益和社会效益，受到建设单位及上级主管部门的一致认可和好评，工法成熟、可靠。
