电网监控系统遥控操作防误研究

发表时间：2020/8/20 来源：《基层建设》2020年第10期作者：鄂立顺

[导读] 摘要：变电站监管系统在远程遥控进程中常常会出现遥控操作的失误问题，进而会在很大程度上给整体电力系统的平稳运作带来巨大的负面影响。

        国网吉林供电公司电力调度控制中心吉林省吉林市 132001
        摘要：变电站监管系统在远程遥控进程中常常会出现遥控操作的失误问题，进而会在很大程度上给整体电力系统的平稳运作带来巨大的负面影响。立足于此问题，现阶段已经提出了基于闭锁式防误遥控嵌入程序的方式，同时在持续化的运用当中，也有了标准化的开展进程。而通过大量的运作实践证明，此种方式可以在很大程度上削减遥控误操作的产生，进而有效削减了电力损失，同时也为电力系统给予了充分的运作平稳保障。
        关键词：电网监控系统；遥控；误操作
        如今国内的电力自动化系统的运作水准在逐年快速化提升，诸多变电站也充分运用了无人看守的运作形式，其核心是借助整体自动化系统开展远程遥控进行日常管控。不过在日常运作的进程当中，变电站当中的遥控失误状况频频发生，这也让无人看守变电站的运作安全带来了极大的不确定性。所以，规避变电站自动化系统的遥控失误问题，也成为了当下保障变电站平稳运作的关键所在。
        一、遥控误运作常规的规避方式解析
        在如今的变电站专业自动化系统之中，遥控误操作常规的规避方式主要包括两人遥控方式、拆除遥控回路方式、隔绝远程管控把手方式以及拆除遥控出口压板这四种。
        两人遥控模式。从字面上也不难理解，此种模式标配有两人来进行变电站的遥控运作，其中一个人负责整体操作，而另外一个人负责监督管理，并且两人互为监管，从而有效完成变电站遥控的整体运作，很好的规避了因为单人所造成的不规范性操控问题。
        拆除遥控回路方式。其核心是借助规范化拆除遥控的外部回路方式来有效规避遥控指令在相关运作的设施上被执行，有关专业的工作人员借助测量遥控接线终端的电流通过导体流程程度来深度确认最终的遥控结果。不过拆除遥控回路往往也会增大相关安全事故的产生频率。
        隔绝远程管控把手方式。有效将变电站不需要进行操控设施的远程管控把手调控就近区域，从而有效规避管控设施错误的情况产生。在这样的状况下，倘若将把手遗漏调控亦或者是调控力度过高都会引发遥控失误问题的产生。
        拆除遥控出口压板方式。在遥控测试运作前期，拆除不需要遥控设施的遥控压板，如此可有效规避数据传输主站工作人员管控错误设施的情况出现。不过运用此种方式的时候，往往也会引发压板的误拆除问题。
        上述的几种方式虽然都可在很大程度上规避遥控失误情况的产生，不过此些运作方式无疑也进一步提升了相关工作人员的工作体量以及强度，特别是也无法在根本上有效规避遥控失误情况的产生[1]。
        二、闭锁式嵌入程序介绍
        （一）遥控流程解析
        调控自动化系统通常是由调控工作站、信息收集与监督管控系统、潜质服务器等设施所整体构成的。在进行遥控进程当中，核心需要通过调控工作站来下达遥控指令，再经过信息收集与监督管控系统进行有效处理，然后在前置服务器中将有关的遥控指令转变为标准化的执行代码，最后在将执行代码下发到相关变电站的远程设备当中，进而实现对于变电站设施的规范化遥控运作。
        （二）远程代码遥控解析
        在调度与控制一体化的监控系统之中，核心运用IEC标准的101与104代码开展远程通信，这往往也就需要前置服务器将遥控指令解析成为与之相对应的标段代码。以101执行代码举例，在101的执行代码当中，其包括有链路地址域以及运用服务信息单元。

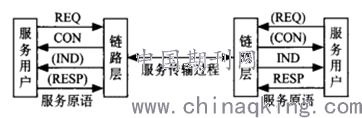

        首先来讲，链路地址域。在遥控指令下达的进程当中，需要充分确定相关变电站的链路地址是否规范和无误，进而再进一步创建链路连接，如下图1所示。通过图可以非常清晰的看出，申请程序段（REQ）经由使用者发出在链路层开启首次传输进程；确认程序段（CON）通过链路层发出，其功能是停止已经开启的传输进程；指示程序段（IND），通过链路层向使用者下达通知，从而将数据有效传输至使用者手中；响应程序段（RESP），是通过使用者自主发出，以数据信息响应来有效完成首个已经开启的传输进程[2]。

图1 链路层传输进程示意图

        图2 管控的次序进程调控工作站运作
        而针对于运用服务信息单元而言，其实在保障链路地址规范同时不会受到外部影响的基础上，遥控指令通过运用服务信息单元，也就是网络中交换与传输数据单元所在的数据区，其所包含的代码有效完成传输。
        运用服务信息单元架构通过信息单元进行有效标示，单个亦或者是多个数据体以及运用服务信息单元的相同时标所构成。这当中，数据体的架构、类别以及格式都是通过类别开展认知以及定义，在相对指定的运用服务信息单元中，全面的数据体都有相同的架构、类别以及运作格式。类别标识是一个八位的数组，其核心代表着运用服务信息单元的具体类型。
        而对于变电站的遥控运作而言，需要在运作中充分确认以下几个环节：第一，类型标识，其是不是标准的遥控指令；第二，传输理由，也就是通过主站认证还是子站确认的模式；第三，公用地址的确定；第四，数据体地址，也就是遥控信号传输以及数据体元素在运作进程中的执行判断。
        同时在远程控制系统当中发出相关指令从而有效改变设施的运作状况，此些指令通常都是用于预定方向驱动被管控的进程当中。指令需要由当天的值班工作人员统一发出，同时需要规避非正常的访问情况出现。预先制造挑选以及指令运作是在子站作为相对特点的管控运作的情况下，需进行开展全面的筹备工作，检测同时确认相关的管控运作是否已经做好准备，之后再去执行此项指令。
        三、闭锁式功能的实现解析
        （一）嵌入程序

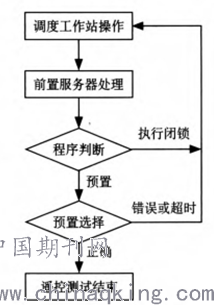

        在相关的发电站自动化系统当中嵌入程序，当程序开启执行之后，在前置服务器当中收集遥控指令代码，也就是运用服务信息单元的类型标识、传输理由、公用地址、数据体地址以及数据体元素，当收集到子站向主站反馈的遥控安置初始值确认代码之后，也就是子站传输理由被认证之后，闭锁的主站会向子站此设施点位下达执行指令功能，其流程如下图2所示。

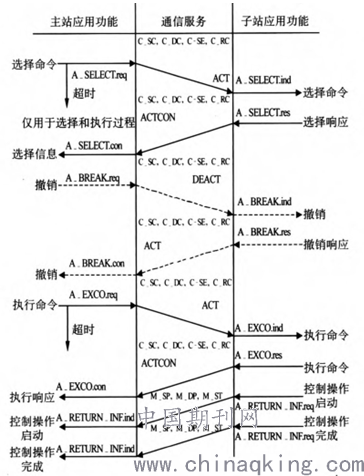

        以往的管控次序进程如下图3所示。针对于运用104代码通信的变电站自动化系统，此套代码也可以在收集子站反馈的安置初始值挑选激活指令之后，对于下达的执行指开展闭锁操作，从而有效规避对于已经投入运用的变电站设施产生遥控失误的问题[3]。

图3 遥控测验流程

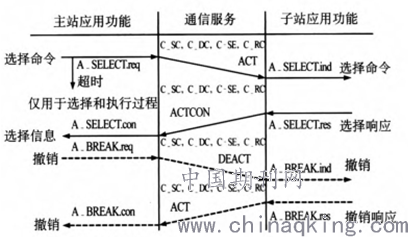

调控变电站相关自动化系统的开启程序，对于已经投入的变电站设施，诸如高低压断路器以及隔离刀闸依据遥控标准次序开开展运作，具体的运作界面如下图4所示。

        图4 遥控测验管控次序进程
        而从遥控测验环节当中，可以非常明晰的识别出遥控发电站的具体名称以及遥控信号等现阶段状态。在开展测验的进程中，程序封锁了遥控运作功能，只可以开展遥控安置初始值以及遥控取消指令，全面规避了因人为失误操作因素所导致的遥控突发事件的发生，充分保障了电网系统的运作安全。开启此项程序之后，可以实现对于变电站管控自动化系统当中整体的设施全面防失遥控功能的运作[4]。
        结束语
        综上所述，通过对于运用闭锁遥控运作指令的嵌入程序开展遥控测试，从而有效的实现了遥控零失误运作的效果，因此可以说此种管控方式针对于目前的变电站自动化系统的日常运作规范约束而言，起到了很大的促进性作用。特别是有效规避了主站相关工作人员因为过度疲劳所造成的变电站设施的误差操控事故，并且很好的削减了因为遥控失误所造成的电力系统停滞损失，充分保障了电网的安全和平稳运作。
        参考文献：
        [1]王玮.电网监控系统遥控操作防误研究[J].电力安全技术，2014，16（03）：63-66.
        [2]丁明安，姜毅.集控站监控系统遥控操作隐患分析及整改措施[J].电气应用，2010，29（01）：46-47+50.
        [3]陈贤溢.关于配网调度自动化技术的应用分析[J].中国高新技术企业，2016（35）：64-65.
        [4]丁勇.基于主网调度自动化系统运维的典型故障分析[J].信息系统工程，2019（12）：49-50.
