工业厂房内工艺管道安装的施工工艺

发表时间：2020/8/19 来源：《基层建设》2020年第10期作者：宋寅

[导读] 摘要：工艺管道安装技术作为工业厂房项目施工中的重要环节，受经济发展的影响得到行业的重视，且现如今工业厂房建设中对于工艺管道的需求量不断增加，使安装技术的研发更加深入。

        江苏镇江建设集团有限公司江苏镇江 212000
        摘要：工艺管道安装技术作为工业厂房项目施工中的重要环节，受经济发展的影响得到行业的重视，且现如今工业厂房建设中对于工艺管道的需求量不断增加，使安装技术的研发更加深入。但是生产建设处在不同的环境下，工艺管道的质量、耐久性也有所差异。鉴于此，工作人员必须要立足于安装工艺这一视角，选择合适的安装技术，提高工业厂房建设质量。
        关键词：工业厂房内；工艺管道；安装；施工工艺
        1工业厂房内工艺管道安装技术工艺的应用分析
        1.1支架安装
        在具体的管道支架安装过程中，首先，应进行定位放样，并根据图纸的图纸，科学进行支架以及吊架等制作。同时，针对焊接工艺，需要依照设计标准，合理地进行应用和选择，以便支架等质量能够满足实际的载荷需求，尽可能的避免漏焊以及夹渣等问题出现。
        1.2管道装配
        在对支架以及吊架安装期间，应该做好安装前的预处理工作，诸如防腐等，以便后续工作的开展能够更加顺利。在对管道进行涂刷的过程中，应该在两端预留焊余量。在实际的安装工作开展过程中，其坡度以及坡向应该严格的依照放样来开展工作，以便能够满足设计的要求。同时，管道以及设备在连接的前期阶段，需要及时的对管道内部进行清理，在安装结束以后，需要开展支户工作，以确保不会出现附加载荷的情况。并且，在进行管口相接期间，应该在距中心位置200毫米处对平直度进行测量，如若直径小于100毫米，允许偏差应该控制在1毫米。而如果大于或等于100毫米，那么允许的偏差值则为两毫米。但是，整体而言，偏差值坚决不能大于10毫米。此外，在焊接阶段，一定要严格的依照标准进行，以便焊缝质量可以提升。
        1.3阀门安装
        在工业厂房内工艺管道安装工作进行阶段，阀门安装十分关键。所以，为了能够确保安装质量，在实际的工作期间，一定要认真的进行分析，明确安装的要点。一方面，在安装工作开展期间，应该强化对阀门密封位置的检查，并且能够实时的对突缘进行观察，了解其是否存在弊端和不足，然后进行标记。同时，应该提供一个相对独立的放置空间，以便阀门密封效果能够处于最好的状态。另一方面，在对突缘进行安装的过程中，应该确保螺栓能够成90度角，然后保证突缘左右部位具有较强的平衡性。如果存在误差，其坚决不能够大于突缘直径的2%，必须将其控制在1.5毫米的范围内，能够严格的依照设计图纸开展安装作业。同时，在安装期间，安装的方位应该依托于物质流向方向，加大对阀门质量的管控，能够对各项规格等参数进行了解，合理地开展校对工作。此外，应该综合的对安装施工安全问题进行考量，明确后续的各项维修问题，在安装阶段，应该将控制阀门设备设置在上方部位，并将阀门全部关闭，以确保施工具有较强的安全性。
        1.4管道试压冲洗
        在管道试验工作开展过程中，需要对压力值能否满足设计标准进行明确，在整个试验阶段，管道中应该装入定量的水，相关人员需要对水的温度进行严格的把控，确保其能够在6℃以上。如果温度低于标准值，那么水就会出现成冰体的情况，体积会不断增大，进而导致其膨胀出现裂纹。所以，在面对这一情况时，应该第一时间采取相关方案，有效的规避管道冻结问题。在加水过程中，应该注意管道内部的环境能否与试验相吻合。针对管道试验仪器的选择，通常以压力表为主，相关人员需要对压力表的允许范围差值进行合理设置，如果超出标准范围，一定要进行调整。同时，在对管道试验过程中，其难免会发生一些事故，如若实际压力值超出了设定压力值的一倍以上，那么需要及时停止试验工作，查找试验系统是否存在问题，以便施工人员能够在一个相对安全的环境中作业。此外，也可以借助气压来开展试验工作，具体如图1所示。
        2工业厂房内工艺管道安装技术工艺实践应用
        2.1工程概况
        某市工业厂房内部的水处理车间在组织工艺管道安装过程中，包括压缩空气管、给水管、高压循环水管等。在管道材质的选择方面，高压循环水、压缩空气管道选择无缝钢管、镀锌钢管，其余所有管道均为普通碳钢管。工艺管道连接采用法兰、丝扣。针对工艺管道安装技术的应用，下面展开如下分析。
        2.2工艺管道安装规定
        按照目前工业厂房实际情况，针对管道的安装提出以下几点要求：第一，准备阶段。实施安装施工之前，需要确定所使用工艺管道的安装规范，按照具体管道的安装内容，审核管道安装图纸，结合实际情况提出图纸中存在的不足，为之后管道安装提供参考;第二，工艺管道施工之前，过程中需要用到的所有资料都要及时进行整理，根据安装技术与工艺的规范，做好技术交底工作。在这一前提下，施工人员能够真正掌握本次工程中工艺管道的安装要求。例如该工业厂房管道安装过程中，阀门、仪表、关联设备等的安装都有不同的要求，具体需要结合实际情况进行确定;第三，组织管道安装之前，所有管道必须要做好质量检验工作，尤其是在进场之前组织检验，保证质量能够符合图纸设计要求;第四，管道安装之前施工人员需要详细检查管道内部状况，将管道中的杂物与垃圾及时清理，以免这些杂物的存在会对工艺管道安装质量造成影响。

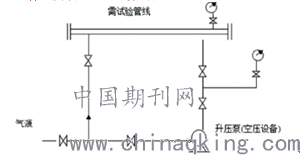

        图1 气压管道试验
        2.3安装工作
        安装工艺管道的过程中，负责施工的人员先对安装方向、管道穿过位置以及坡度等进行了确定，选择合适的管道固定模式，使工艺管道安装能够有良好的环境作为支持。与此同时，实施组织管道安装时，在现场设置了监理人员，对安装过程进行监督，保证工艺管道安装能够与规范相符，很好的避免了后期产生的问题，实现经济效益最大化。安装管道时施工人员将安装的关键位置给予重视，保证管道安装安全性，使工业厂房水处理车间能够得到有效运行。
        2.4工艺管道安装检查
        工艺管道安装施工结束之后，专门针对管道安装情况进行了质量检查，使管道安装能够保证安全，從而为之后投入使用做好准备。质量检查时专门对以下内容进行了关注：第一，检查人员组织小组会议，明确在质检过程中承担的职责，并且确定管道安装质量检查这一项工作的重要性，很好的杜绝了检查过程中渎职现象，保证工艺管道安装质量;第二，组织所有检查人员进行了考核，了解其专业性，满足工艺管道检查的相关规定，可以熟练操作相关技术对管道质量进行审查。特别是阀门、法兰、焊接口这三个部位，专门安排了人员负责查验，杜绝了焊接不牢以及裂纹等一系列质量问题，也对局部应力超出标准、焊接疲劳、焊缝效果不佳等问题进行解决，保证工业厂房水处理车间项目工程质量。
        结束语
        在工业厂房工艺管道安装中，只有提升施工工艺的标准性、规范性，有针对性的预防和控制安装过程中存在的问题，才可有效提高工艺管道安装的质量，降低安装过程中质量事故发生的概率，为后期的工业生产提供有力的保障，最终促进企业经济效益的提高。
        参考文献
        [1]邱志斌.大型工業厂房内工艺管道安装的施工工艺[J].四川建材，2018，44（8）：114-116.
        [2]汪寿建.现代煤化工装置压缩机厂房设计要素分析与探讨[J].中氮肥，2016，（05）：12-18.
        [3]李爽，曲锋军.大型工业厂房内工艺管道安装的施工工艺分析[J].科技展望，2016，26（18）：26.
