摘要:近年来,随着我国社会经济的快速发展,我国电力企业也加快了发展步伐,在电厂变电站中最重要的一部分就是电力变压器,其主要任务就是输送电能,变换电压,促进不同等级电压都可以满足负荷值,同时发挥重要的作用。但是在实际的运行中,深受多方面的影响因素,经常会有故障出现在电力变压器中,对电力系统的正常运行造成了不利影响。本文就对电力变压器故障诊断及检修策略进行深入探讨。?
关键词:电力;变压器;故障;诊断技术
1 前言
随着时代不断发展,人们对当前的电力需求不断增大,促使电力企业积极进行创新,以提升自身的服务水平,满足当前的需求。油浸电力变压器是当前变电系统的重要组成部分,在实际应用过程中,利用其自身的功能对当前的某一交流电压进行有效的转换,转换为另一种频率相同但数值不同的电压,进而保证整个电力系统的稳定性与安全性,降低故障的发生几率。
2 变压器故障在线诊断法
变压器在线检测的目的是通过对变压器运行过程中特征数据的采集和分析,通过计算比对判别出变压器所处的运行状态,从而在变压器故障产生的初期就能感应到异常的运行状态,并监测故障状态的发展趋势。这种方法可以连续且大量的采集变压器设备的运行数据,反映迅速且准确度高,弥补了周期性预防试验两次检查之间可能时间间隔过长的缺点。
2.1气相色谱在线检测技术
通常来讲,气相色谱仪故障检测技术主要应用于分析混合气体中内部组成部分,相较于电力变压器其他的几种故障检测技术,检测效率高、检测过程便捷、操作简单等是此项检测技术最为显著的优势,故而在当前电力企业不断发展的多元化市场环境下,这种技术也得到了十分广泛的应用。通常来讲,电力变压器出现故障时,可能会散发出各种气体,通过将气相色谱仪技术应用到电力变压器的故障检测中,可以在一定程度上有效地检测出多种气体。
2.2红外光谱在线检测技术
红外光谱在线检测的检测准确性高、速度快、灵敏度强,维修频率小,同时还能够对由于变压器故障导致的气体含量进行准确测定。电力检测人员可以根据红外光谱进行在线检测,并对由于变压器导致的待测气体进行定量分析,观察能量的具体变化情况。但是红外光谱检测技术也具有一定的不足。红外光谱对氢气敏感性不强,所以在氢气的检查方面存在问题。
2.3声光谱检测技术

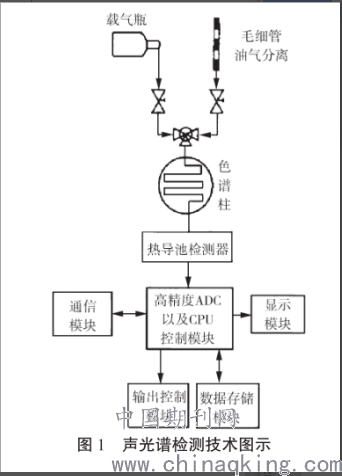

声光谱检测与红外光谱检测具有相似性,且声光谱相对于红外光谱在氢气浓度的检测方面更具有优势,能够准确地检测出氢气的浓度和含量。声光谱检测技术主要利用光声效应以及室内气体对光谱吸收能力等因素对变压器故障情况进行分析(见图 1)。声光谱检测技术不会受反射光、散射光等因素的影响,提升了检测的准确率。
4 变压器故障离线诊断法
目前,我国对于大型变电站和变压器都采用预防性定期离线检查,即将待检测的变压器退出运行电网后进行检查和维护。这种定期的离线维护主要是为了将已经投入运行的设备周期性的恢复至接近新设备的性能状态,可以最大程度的预防故障的发生并能够在故障早期就及时消除设备缺陷。所以即使变压器正处于稳定良好的工作状,也必须按照检修规范定期进行离线检查。由于变压器的离线诊断是需要将其退出运行电网的,诊断时的试验环境与变压器的实际运行环境存在显著差异,所以离线诊断所反映的结果会与实际情况存在一定的差异,其检查结果也并不是完全可靠的。这种差异主要是因为变压器试验时的加压方式和实际运行不同而导致的。
4.1直观检查法
技术人员直接进入配电室检查室内基本电器元件和线路是否存在烧损、冒烟、绝缘损坏、异常放电痕迹和设备爆炸损坏等现象。该方法简单直观,但对故障状况分析的程度不够深入,往往只能在变压器发生故障之后对最为明显的故障原因进行大概的初步判断,是最基本和简单的检查方法。
4.2电气预防性试验法
电气预防性试验法是一种评估电力变压器性能指标是否正常的方法,该试验的方法和种类较多,但实施流程往往较为繁琐。有些试验必须要将变压器拆解之后才可进行,有些需要与其他试验项目同时进行,有些则是变压器投入运行之后定期检查的测试项目,有些需要在特殊环境下才可进行;如交流耐压试验就是一种破坏性试验,这种试验对变压器和电力线路的耐压要求都很高,现场条件一般很难满足,并且对变压器设备进行频繁的拆装并不利于设备的维护。
4.3在线监测技术
4.3.1局部放电在线监测技术
局部放电机制可以用放电间隙和等效电路电容的组合来代替。当绝缘体放置在电极之间并施加交流电压时,电极之间可观察到局部放电。两个或多个电容器放置在导体之间,其中一个具有火花放电。
4.3.2油气在线分析方法
技术原理主要基于比较所收集的气体浓度值和假设油裂条件,检测由 CO 和 H2 等气体以及变压器内部油气特性造成的绝缘损坏导致的故障。在线监测变压器本体油相色谱监测是评价变压器内部状态的重要手段。
5 结束语
电力变压器是组成电力系统的重要成分之一,其安全运行直接影响着整个电网供电的高效性、可靠性、稳定性。目前,我国已有很多投入运行多年的变压器,这些多年运行的变压器往往存在如绝缘老化等很多严重的安全隐患,发生故障的概率会随着运行年限的延长不断增大。由于现代社会生产生活对电力的高度依赖,变压器一旦发生事故将会导致该区域停电停产,有时甚至产生严重的社会经济和政治损失。因此,深入的研究电力变压器故障诊断技术,对于电力系统长期保持稳定、安全、高效的运行具有重要的理论和实际意义。
参考文献
[1]李继满.电力变压器检修工作中的故障诊断与处理[J].山东工业技术,2019(17):178.
[2]李兆丰.电力变压器状态检修及故障诊断方法研究[J].中国设备工程,2019(11):50.
[3]曾琦器,张昕慧,万鲲鹏.电力变压器故障诊断技术的研究[J].科学技术创新,2019(19):149.
[4]彭斌.电力变压器高压试验及其故障处理分析[J].通信电源技术,2019(6):220.
