（1国网北京电力公司房山供电公司 北京房山 102400；2北京华美京电电力技术开发有限公司 北京房山 102400）
摘要：高压柔性电缆与肘型头连接部分制作过程包裹不紧密、存在缝隙，在雨雪天气时潮气或水分从单芯电缆与导体连接部进入电缆线芯内部，在电场的作用下沿面放电，继而引发烧损事故
关键词：煤改电柱上变压器；变压器电缆肘型头；防潮措施
1概述

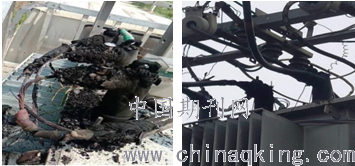

在国网房山电力公司运检部和北京华美京电电力技术开发有限公司对户外配电10kV肘型头变压器发生事故的主要原因进行分析和研究，是由于高压柔性电缆与肘型头连接部分制作过程包裹不紧密、存在缝隙，在雨雪天气时潮气或水分从单芯电缆与导体连接部进入电缆线芯内部，在电场的作用下沿面放电，继而引发烧损事故。
.png)
肘型头缺乏防护，在户外紫外线照射、自然外力晃动、负载电流的热效应及电缆安装后张力的作用下容易出现绝缘撕裂、硅橡胶外绝缘层老化、龟裂等现象，雨雪季节时水分可通过开缝位置渗入肘头内部，形成内部沿面爬电类局放持续运行后引发放电短路烧毁事故。
.png)

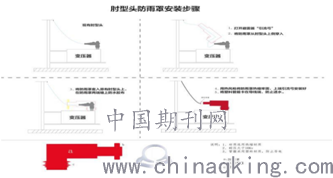

通过超声波检测仪、红外热成像仪等相关技术进行带电综合检测，排查变压器隐患，在带电综合检测过程中，经检测发现36台变压器电缆肘型头处存在绝缘护套老化、龟裂，经过认真观察变压器肘型头的故障位置，认为在肘型头部件上加装户外用热缩固件，防止肘型头进水受潮，减少紫外线照射，降低裂化速度。加装的热缩件为户外伞裙型可有效防止雨季时发生外部放电。
.png)
2施工步骤
需要处缺的变压器按照停电操作技术规范执行：停电、验电、挂地线、挂“禁止合闸，线路用人工作；止步高压危险；在此工作；从此进出”标示牌并设临时围栏；
搭建施工安装平台；
将受电侧电缆引流弓紧固螺丝拆除，拆除电缆抱箍；
将电缆屏蔽接地线拆开，待整个处理工作结束后，恢复接地线；
使用无水酒精将肘型头及引流电缆外表面清洁干净；
等待酒精挥发后从肘型头开始顺向依次缠绕防水绝缘复合胶带1圈；
在肘型头与引流电缆连接点开始依次缠绕防水绝缘复合胶带3圈；
测量肘型头实际高度，将肘型头外衬绝缘护套裁切后套上，并在连接点用拉扣紧固上；
在引流电缆拆开点顺向将热缩管套入至肘型头外衬末端；热缩管长度50cm；
从热缩管中间位置开始喷射热源，在中间位置回缩后依次向两端热缩作业；热缩过程中注意回缩过程中的起泡、热缩管表面烫伤等；
恢复电缆屏蔽接地线；
恢复受电侧电缆引流弓紧固螺丝；
清理施工现场，检查安装质量；
拆开接地线检查无误后，按配电变压器送电技术规范进行送电。
.png)

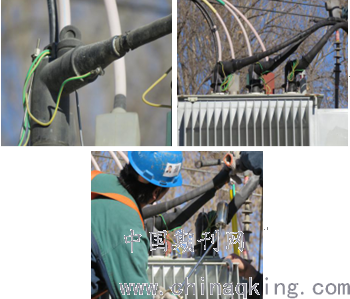

（现场施工图示）

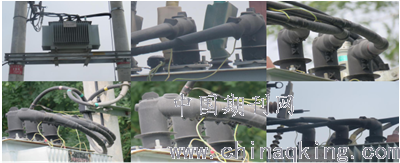

2018年12月20日，在国网房山电力公司所进行试点应用，共计整改43台柱上肘型头变压器。自2018年12月整改后至2019年9月，整改后的10kV变压器电缆肘型头经过冬与夏两个极端恶劣天气的考验以及两大高峰用电季大负荷用电验证。经过最新普查数据分析经过处缺后的外护套完好无损，高压端均未出现局放、过热、老化、龟裂。进水受潮原因引起内部放电、短路烧毁情况均未发生。
.png)
通过柱上肘型头变压器防潮措施消隐处缺实施，有效的解决了变压器电缆肘型头进水受潮故障造成的电力事故大幅度降低运维难度和维护费用，延长变压器的使用寿命，提高用电
结论
柱上肘型头变压器防潮措施的研究，工艺简单，施工成本低，安装方便，省时省力，经试点应用效果非常明显，提高供电可靠率及配电网安全运行，可以大幅度降低运维难度和维护费用，因此方案具有大面积推广应用的价值。
参考文献：
[1]赵兵.大型变压器现场吊罩大修的防潮控制[J].红水河，2020，39（02）：114-116.
[2]蔡潞，曾益.大容量油浸式变压器现场组装时的防潮处理[J].广西电力，2016，39（03）：69-71.
[3]相晓鹏，张力强，常尼亚.某供电区10kV环网柜电缆肘型头故障分析[J].山西电力，2010（06）：24-25.
