摘要：本文选取污水处理主题，探讨VFL处理技术在砂洗印花污水处理中的运用问题。具体论述中结合我国污水治理的情况对VFL处理技术的特点进行了简要说明；然后从方法的角度对VFL处理技术做出分析，进而在方法分析的基础上对其运用做出讨论。
关键词：VFL工艺；污水处理；砂洗印花
VFL，国际上命名为Vertical Flow Labyrinth–VFL.（垂直流迷宫）起源于欧洲，最初用于独栋建筑的污水处理，适应家庭的排水特点，即污水排放波动非常大，在这种条件下仍要保证出水的稳定达标。在此专利基础上开发出的AT6-AT750聚丙烯一体化成套污水处理设备以及AT1000-AT50000混凝土污水处理厂已在欧美超过35个国家稳定运营了30年。VFL技术已获得欧盟和美国的专利。在国际上获得专利号EP1919833的专利保护。
一、VFL工艺特点和优势
1、VFL 技术出水水质好，稳定达标：VFL技术将生化反应进行到完全彻底，可以在出水后端作进一步沉淀澄清处理后，便可达到《纺织印染企业排放标准》(GB4287-2012)的排放标准，甚至更好的水质，因此无需反渗透等深度处理设备和配套的机房。
2、VFL 技术产泥量极低：VFL技术在处理污水的同时兼顾了污泥的减量和无害化，系统产泥量极低，产泥率为0.02。VFL技术建成的污水厂正常运行2-3年后才开始第一次排泥，此后每三个月排泥一次。低浓度污水仍然可以保持较高的污泥浓度，这是靠运行条件来实现的。
3、VFL 技术系统简单，能耗低，日常维护工作量小：VFL技术设备种类和数量少，除了污水前端物理处理设备外，以生化组合池为核心，主要配套设备只有鼓风机。系统所有操作均自控运行，自动化程度高，因此设备的日常维护工作量大幅度减少，同时能耗也最大程度的节约。
4、VFL 技术先进性：整个系统的设计以实现“现场无人职守，中控室少人值班”为目的。设备装置的启停及联动运转可远程操控与调度，甚至自控运行。
5、VFL 技术能够适应较高的环境要求：VFL 技术通过对系统运行管理的优化，从生化处理的根本上解决了困扰采用一般处理工艺的污水厂的臭味问题，因此适宜将污水站建在对环境要求较高的区域。
6、VFL 技术具有较高的抗冲击负荷能力：短时最大进入VFL组合池的流量为每小时平均流量的1.5倍，平时可阶段式进水，组合池抗冲击能力强。同时，系统具有较高的性能指标，主要设备全部国外进口，运行稳定可靠。
二、砂洗印花废水的特点
1、数量庞大：废水的排放量很大，据欧洲统计，织物和排放废水的重量比是1:150～1:200，我国约为1:200～1:400。我国纺织工业废水为全国工业废水排放量的第六位，其中80%属印染废水。
2、成分复杂：废水含有未反应的染料、颜料(涂料)，带有浓重的色泽，还有未反应的助剂，以及反应后的生成物和织物上的脱落物。更严重的还有致癌和致畸的有机化合物，具有毒性的重金属等。
3、变化无常：废水中的各种成分的组合、性质等，随着市场变化、季节更换、供应更迭等而呈无规律变化。
4、治理困难：废水属工业废水中较难治理的一种。由于技术、经济等原因，大多数采用的生物-物理治理方法只能达到基本排放要求。虽然在色度上略有下降，但对有机物质只是分解成较小物质，对这些分解产物性质很难控制也很难掌握，无法保证对环境不产生危害。
5、处理经济负荷沉重：现行处理方法占地面积大，投资多，治理费用高昂，以致生产成本居高不下。据估计，废水治理后达到二级排放标准，则治理费用基本与城市自来水价格相当。
三、VFL工艺的原理，具体如下：

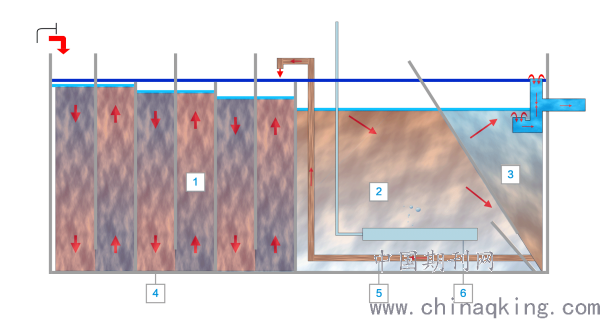

图中组合池最前端是1区-厌氧、缺氧区。这个区域内置竖向导流板，将厌氧区和缺氧区隔成若干个串联竖向流的反应室，污水通过重力流从第一格到最后一格上下折流。污水从1区最后一格上部流入2区。2区是好氧区，好氧区池底配有管式微孔曝气器，向池内好氧微生物提供氧气。3区是沉淀区，好氧区的混合液从隔板缝隙进入沉淀区泥斗下部，然后由下向上流动，水流流速渐缓，污泥沉降下来，上清液从不锈钢排水槽收集后排放。沉淀区每个泥斗底部都设污泥回流管，沉淀下来的污泥不断通过回流被输送到前面的缺氧区、好氧区。
.png)
1.垂直流迷宫 2.曝气池 3.沉淀池 4.内部循环 5.污泥回流 6.细气泡扩散器
四、VFL工艺在处理砂洗印花污水的应用分析
以下数据为湖州中环污水处理有限公司2019年全年进出水平均指标：
进水：COD540.17；BOD189.24；SS470.90；氨氮5.09；总磷5.56；总氮11.23。
出水：COD109.97；BOD9.26；SS37.66；氨氮3.09；总磷0.80；总氮7.30。
由以上数据可以很直观的看出VFL工艺处理效果，出水水质完全能够达到纺织印染企业污水纳管排放标准，在淡季甚至能达到一级A的水质排放标准，由于受服装产业季节性生产影响，进水量和水质波动很大，短时间冲击负荷很大，而VFL具备强力抗负荷能力，配合前端预处理的气浮池系统能够达到持续稳定达标排放。
五、结束语
总之，人类作为大自然的一份子，必须保护好大自然。而传统的砂洗印花行业砂洗和印花厂因规模小、分布广而散，企业厂区车间杂乱，大部分印花企业为家庭作坊，分散且隐蔽，环保监管难度较大，砂洗废水产生量较大，废水未能全部纳管，大部分经处理达标后直排周边河道。该项目也是全国首个专门针对砂洗印花废水进行集中处理处置的示范性工程，为进一步促进服装产业转型升级，改善服装产业发展环境，整合优化砂洗、印花加工区域布局，提升服装产业层次和清洁生产水平，加快零散砂洗、印花生产企业的搬迁集聚，改善水环境和大气环境，起到很好的推动作用，具有很大的借鉴作用。
参考文献
[1]谢宇主编,纺织艺术的演变：纺织艺术,百花洲文艺出版社,2010.01.
[2]李云,李君超,白璐, 等.北京某CASS污水处理厂BioWin模拟诊断研究.[J].工业水处理,2020,40(4):109-112.
[3]景晓辉,尤克非,丁欣宇,蔡再生.印染废水处理技术现状研究.[J].南通大学学报,2005,(04):18-19.
[4]于清跃.印染废水处理研究进展.[J].工业安全与环保,2011, 37(8).
[5]罗国维,林世光.不完全厌氧-好氧同反应器工艺处理印染废水的研究[J].环境科学,1994,15(4):31-34.
