某锡铜硫化矿铜精矿降砷试验研究杨立俊--中国期刊网

字体：大中小

首页> 原创作品> 正文

某锡铜硫化矿铜精矿降砷试验研究杨立俊

发表时间：2020/5/6 来源：《基层建设》2020年第2期作者：杨立俊

[导读] 摘要：本文针对老厂分公司某锡铜硫化矿入浮选后铜精矿质量不理想的问题，开展小型浮选试验，将铜精矿含砷降低到1.5%以下，提高铜精矿质量。

        云锡股份老厂分公司
        摘要：本文针对老厂分公司某锡铜硫化矿入浮选后铜精矿质量不理想的问题，开展小型浮选试验，将铜精矿含砷降低到1.5%以下，提高铜精矿质量。
        关键词：锡铜硫化矿；降砷；铜精矿；回收率；品位
        1.前言
        云锡老厂分公司某锡铜硫化矿花岗岩矿石硬度大、含泥重，该矿易碎、难磨、不易沉降，磨矿浓、粒度很难达到要求的控制范围，从而造成入选后获得的铜精矿技术经济指标不理想，针对选矿生产存在的实际技术问题，针对该锡铜硫化矿进行小型浮选降砷试验，达到保证铜精矿品位和回收率的前提下将铜精矿含砷降低到1.5%以下，以解决该矿入流程后铜精矿质量不理想的问题。
        该矿中含锡矿物主要为锡石，黝锡矿的含量较少，酸不溶锡（锡石锡）占了锡金属率的89.97%；含铜矿物多达十多种，主要以次生硫化铜、原生硫化铜的形式存在，以氧化铜形式存在的占铜金属率的14.98%；砷主要以独立矿物的形式存在，其载体矿物为毒砂、黝铜矿、砷黝铜矿、硫铜锑铅矿，此外，有部分砷则是以类质同象形式赋存于方钍石内，以毒砂为主，其次为砷黝铜矿、硫铜锑铅矿，另有少量的砷黝铜矿及方钍石。
        经小型试验获得开路指标：含铜品位0.494% 、砷品位0.613%、硫品位2.822%，一段磨矿粒度-200目：62.89%、铜硫分离磨-200目占95%，采用km109捕收剂，铜硫分离采用组合抑制剂石灰+漂白粉+亚硫酸钠+硫酸锌+硫化钠，经混合浮选、除锡浮选、铜硫分离浮选及两次精选获得铜精矿品位17.85%、回收率66.98%，含砷1.38%.
        2.矿石性质
        矿样来源于老厂分公司原矿堆厂碎矿前锡铜共生硫化矿，经碎矿、筛分加工制成-2mm矿样进行浮选试验；

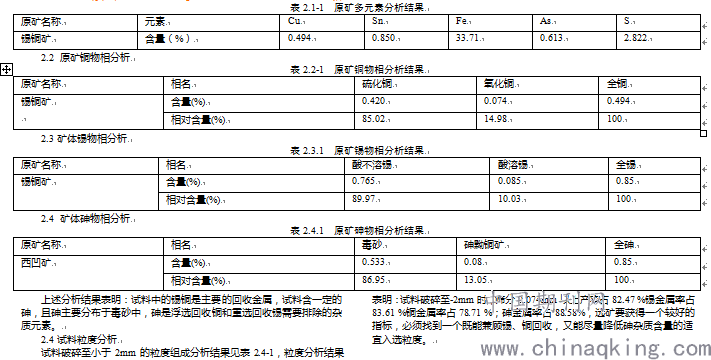

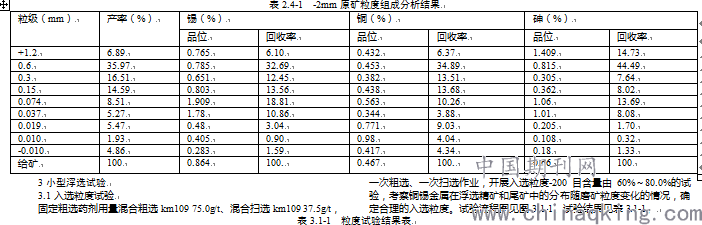

        2.1 原矿多元素分析

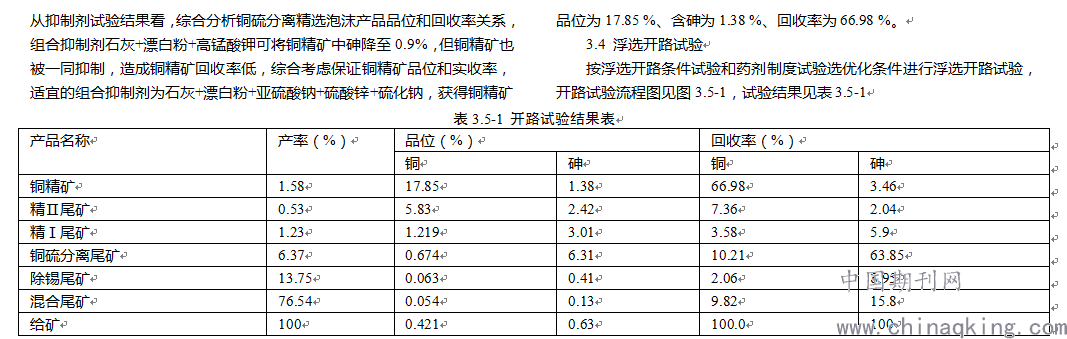

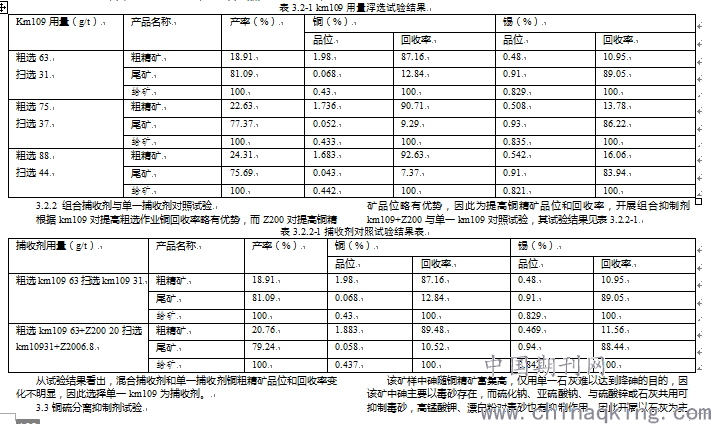

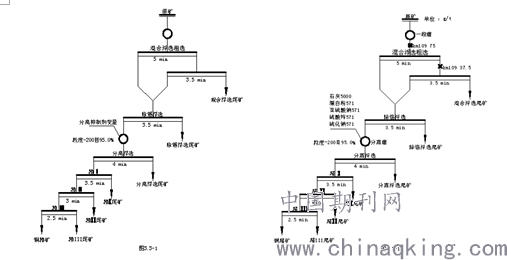

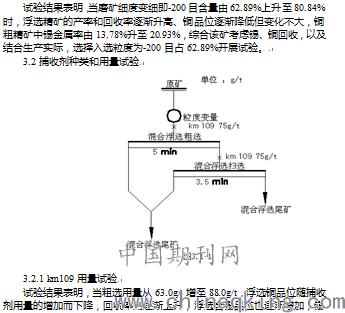

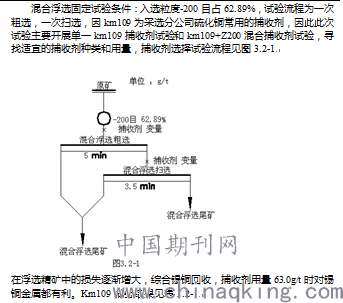

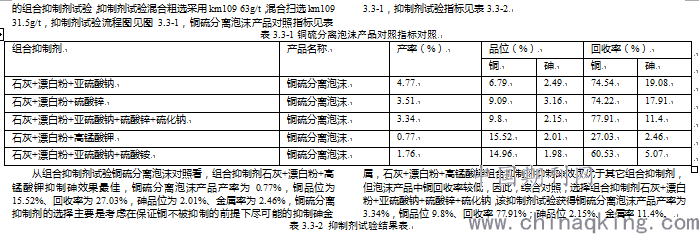

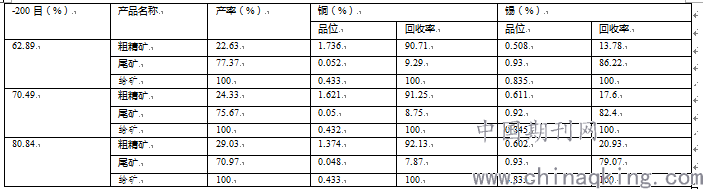

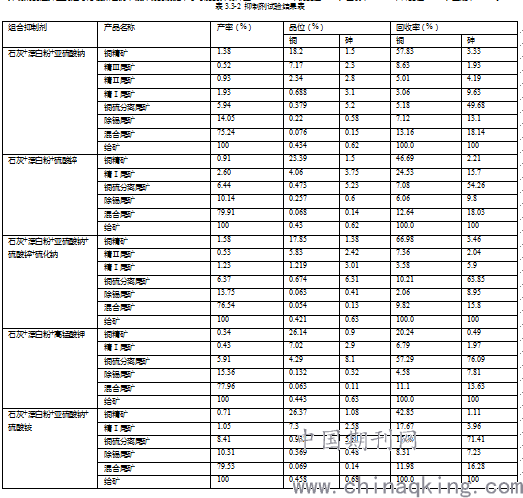

        开路试验结果表明，含铜品位0.494% 、砷品位0.613%、硫品位2.822%，一段磨矿粒度-200目：62.89%、铜硫分离磨-200目占95%，采用km109捕收剂，铜硫分离采用组合抑制剂石灰+漂白粉+亚硫酸钠+硫酸锌+硫化钠，经混合浮选、除锡浮选、铜硫分离浮选及两次精选获得铜精矿指标为品位17.85%、回收率66.98%，含砷1.38%.
        4.结论
        该锡铜共生硫化矿中的锡石、黝铜矿、黄铜矿、毒砂矿物之间的共生嵌布关系较为复杂，导致铜精矿中含砷只降为1.38%，此次铜精矿降砷试验达到了分公司对该矿提出的铜精矿含砷小于1.5%的要求，但还需继续寻找选择性好的高效捕收剂和降砷抑制剂，进一步降低铜精矿的砷含量，提高铜精矿质量。
        参考文献
        ［1］云南锡业集团有限责任公司研究设计院.采选分公司34#矿群锡铜多金属矿选矿工艺试验研究报告，2015.04.
        ［2］《矿物浮选和浮选药剂》.中南工业大学出版社，1986.
