梁朝辉
中国民用航空中南地区空中交通管理局广西分局 530000
摘要
通信服务器是雷达数据和外部系统之间数据通讯设备，要保证通信服务器的正常，才能将雷达数据传到管制中心。除了通过雷达监控软件监控通信服务器状态外，还需要掌握现场参数配置工具软件进行通信服务器的参数配置。本文通过四创雷达SCR-22SS的通信服务器故障处理的案例，跟大家分享一下本人处理该故障的经验。
关键字：四创雷达；通信服务器；现场参数配置工具软件；
第一章绪论
1.研究背景
近几年，四创雷达在民航的建设项目越来越多，大家的维护经验还不是很丰富。鉴于此次广西空管分局所属四创雷达发生的通信服务器故障案例，总结一些经验跟大家分享。四创雷达SCR-22SS 装备有两台的通信服务器，作为雷达数据和外部系统之间数据通讯设备，每台通信服务器有8个串口，实现雷达监视数据、数据链以及协同监视数据交换使用。主要实现以下功能：a) 将雷达通过网口输出的雷达数据（包括 CAT001/002，CAT034/048，CAT017/018 等）转换为 HDLC 同步数据，通过同步或异步 RS232/422 接口输出到 ATC 系统；b) 将 RS232/422 接口接收到的 HDLC 格式的数据转换为 IP 数据通过网口发送给雷达系统；c) 网络接口具备隔离功能和白名单功能；d) 具备雷达数据输入/输出统计功能，实时上报通信链路状态和设备状态。
第二章四创雷达SCR-22SS通信服务器故障的处理
1.通信服务器故障的现象
传输室报告四创雷达B路信号中断，终端室报告自动化无四创雷达B路信号，但是在四创雷达监控软件上查看到雷达A、B通道状态正常，雷达A、B路目标均正常。传输室在传输设备监控上查看到数据源头无数据输入，现场检查到通信服务器B的端口指示灯异常，通信服务器的1-4口指示灯正常，5-8口指示灯异常。经厂家解释是通信服务器的1-4口是同一块串口卡输出，5-8口是另一块串口卡的输出。当时雷达信号引接是通过通信服务器的5口、7口，因此怀疑是通信服务器B故障而导致的雷达B路信号中断。
2.通信服务器端口参数的介绍
首先，假设雷达A通道处于工作状态，此时打开现场参数配置工具软件，连接到通道B，在工具栏点击“命令”，选择“查询所有配置项参数”，点击“自动化接口”列表下的“串口”，此时可查看到通道B的通信服务器的8个串口的配置参数。通信服务器的8个串口在接入自动化前需要对端口的参数进行配置。每个串口可配置的参数项有“DTE/DCE”、“波特率”、“HDLC/异步”、“内/外时钟”、“接收组播端口”，它们的默认值是“DTE/DCE=DTE”、“波特率=2400”、“HDLC/异步=HDLC”、“内/外时钟=内钟”、“接收组播端口=4050”。其中“波特率”可选项有“2400/4800/9600/19200/38400/64000/912600”，可根据数据实际大小配合传输设备的参数进行选择；“接收组播端口”可填项为“4050/5783”，其中“4050”表示雷达数据为A/C模式数据，“5783”表示雷达数据为S模式数据。
3.通信服务器的更换
更换通信服务器之后需要配置设备的IP地址。下面介绍通过超级终端软件进行通信服务器IP配置的操作。
使用通信服务器自带的配置线，连接设备前面板的CONSOLE端口和PC机的串口进行配置，超级终端的参数设置为：96000bps，数据位为8，停止位为1，无校验，无控制。配置的操作如下：
①IP ADDR 192.168.65.199 回车键（配置网口1的IP地址，可参考厂家给的设备IP）；
②SECOND IP ADDR 192.168.65.200 回车键（配置网口2的IP地址）；
③VIEW 回车，查看配置结果。
4.通信服务器端口参数的配置

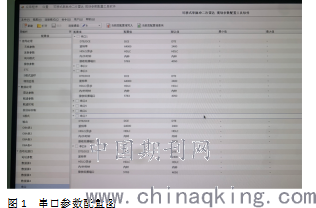

目前四创雷达我们每个通信服务器只接了两路信号到终端自动化，由于通信服务器的1-4口是同一块串口卡输出，5-8口是另一块串口卡的输出。我们采用的是串口1和串口5。打开现场参数配置工具软件，连接到通道B，在工具栏点击“命令”，选择“查询所有配置项参数”，点击“自动化接口”列表下的“串口”，点击“串口1”可看到“串口1”的下拉参数。设置“DTE/DCE=DCE”、“波特率=64000”、“HDLC/异步=HDLC”、“内/外时钟=内钟”、“接收组播端口=5783”。参数配置完成，检查确认无误后，点击工具栏“当前页配置项写入”，将参数写入到通信服务器使能生效。同理，配置串口5的参数，使能生效。实现信号的双传输路由保障。
.png)
第三章结论及展望
四创雷达的现场参数配置工具软件对于雷达的正常使用是一款非常重要的软件，可以在雷达现场对雷达每个通道的工作参数和状态进行配置和查询。但值得注意的是，现场参数配置工具软件，可以实现在线或离线对雷达主要运行参数进行配置。所以，平时在该软件进行操作的时候，注意别随便写入参数，避免导致雷达参数出错影响雷达正常运行。在需要修改雷达系统参数时，应考虑好运行风险，做好设备停机计划。双通道的配置参数是独立的，配置通道A的参数不会自动跟通道B进行参数数据交换，所以，如果需要进行双通道的参数配置，在连接至通道A，配置通道A的参数使能生效后，再切换连接至通道B，配置通道B的参数使能生效。
