白龙1、孙加猛2、杨斌1、乔鲁萌1、刘晓亮1
1中建八局第二建设有限公司
2诸城市应急救援中心
一、项目概况
某项目100米地下射击靶场区域层高10.90m（-11.8m），主要结构由基础底板、框架柱、侧墙、顶板、顶梁等构件组成，靶场东侧与车库连接，车库地面标高为-5.6m，西侧与设备机房相连，地面标高为-7.6m，其上部为2层的看台结构；100米地下射击靶场基础形式包括墙下条形基础、柱下独立基础，顶梁尺寸为1000×1800mm、800×1800mm，顶板厚度为250mm、400mm。

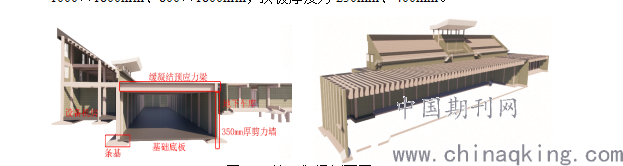

图1： 地下靶场剖面图
二、重点、难点分析
1、顶梁截面尺寸大、架体支撑高度高。为1.0×1.8m、0.8×1.8m，跨度22.60m，支撑架体高度10.50m。
2、顶梁间距密。100m长度内共布置55道大梁，梁中心间距1.6m~2.0m不等，外皮间距0.7m~1.1m不等。
3、该大跨高密梁设置了预应力，内穿缓粘结预应力钢绞线12 ~ 20根。缓凝结预应力钢绞线应在张拉适用期内张拉完成。预应力筋为一端锚固、一端张拉。预应力筋张拉端采用单孔夹片锚具，固定端采用挤压锚具。预应力筋张拉端留设在100米射击靶场顶梁上，部分留设在梁两侧的顶板上。
三、关键技术创新一设计施工技术
1、方案比选
通过对承插式满堂架支撑体系、扣件式钢管架满堂支撑体系等方式的分析比较，最终选择扣件式钢管满堂脚手架模板+支撑体系，一次浇筑的施工方案。
1）主龙骨50 ×80木方，间距小于200mm，次龙骨48.3 × 3.6双钢管，间距600mm：对拉螺栓四排，上下间距400mm，水平间距600mm。
2）步距1200mm，平行于梁体立杆间距600mm，梁底立杆搭设如右图。 1000mm×1800mm梁下设三排立杆， 800mm×1800mm梁下设两排立杆
3）所有水平拉杆的端部均与四每一步距周墙体顶紧顶牢。
.png)

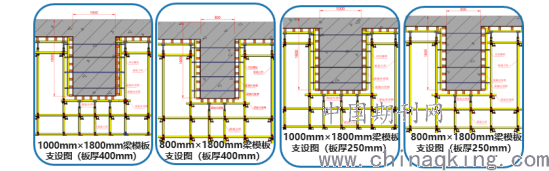

图2： 地下靶场主要构件模板支设图
2、优化施工部署
在梁、板模板架体搭设前，优先施工四周墙柱竖向构件。四周剪力墙及结构柱高度达到了10.5米，分两次浇筑，第一步浇筑5米，第二步浇筑到梁底，待四周竖向构件浇筑完成、拆模且在混凝土强度达到设计强度后，开始搭设顶梁板模板支撑架体，按工程结构特点，对靶场内的钢筋混凝土剪力墙及混凝土框架柱等结构完成后，再进行梁板水平钢筋混凝土结构的施工，对梁板高支模的满堂支架水平杆端部与侧墙结构进行顶紧顶牢。
.png)

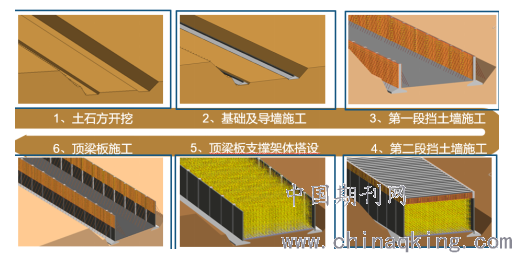

图3： 地下靶场墙柱梁板浇筑流程图
高大支模梁板浇筑范围内，全部采用汽车泵浇筑，为尽最大可能保证架体稳定，采用两台汽车泵从南北两侧同时向中间浇筑。

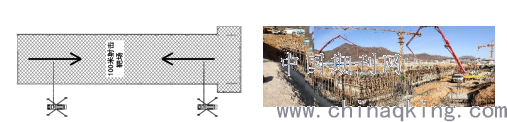

图4： 地下靶场梁板对称浇筑示意图
四、关键技术创新一高支模模板拆除施工技术
100米射击靶场顶部为缓粘结预应力梁，模板支撑体系需要在预应力筋全部张拉完成后，才能进行拆除，由于部分预应力筋张拉端设计在100米靶场东西两侧顶板上，需在该位置顶板完成后，才能张拉。
通过提前与设计院沟通并经荷载计算，在靶场顶板覆土增加荷载之前，优先张拉位于梁侧的部分预应力钢筋，可保证100米射击靶场顶梁满足受力要求，可以拆除架体，模架提前拆除，提前周转。
.png)

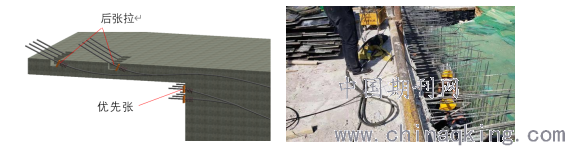

图5： 地下靶场梁缓粘结预应力张拉示意
五、实施效果
项目通过技术攻关，顺利完成100米射击靶场区域顶梁、板施工，该顶梁板外观尺寸和混凝土成型质量均较好，本工程通过对100米靶场高支模安全施工技术进行研究，并对项目的施工技术精华的进行提炼，形成地下大空间高支模施工成套技术，可以指导类似地下大空间高支模施工，提供一种优化与施工思路，解决地下大空间高支模施工难题。
