桑志阳
安徽水利开发有限公司 安徽省蚌埠市 233000
［摘要］装配式建筑是目前建筑业重要的发展方向，叙述了装配式凉亭构成、技术特点、工艺原理、操作要点、质量、安全、环保控制要点等，为类似工程提供一个借鉴。该技术简便、快捷、安全、经济。
［关键词］装配式 混凝土 凉亭
0 引言
在园林景观建设中，钢筋混凝土凉亭、廊架较为常见，传统的施工方法是支架现浇，根据造型进行钢筋制安，搭设模板架体，安装造型模板，浇筑混凝土，混凝土养护，模板拆除，支架拆除。建筑施工周期长，建筑材料浪费多，施工安全隐患多，对环境造成破坏等诸多通病。
装配式混凝土景观凉亭施工技术具有工艺简单，建造预制场地及台座结构简便，施工速度快、节约建筑材料等优点，解决了现场施工产生的环境污染以及造价高、资源浪费等问题。
近几年笔者通过几个工程实践，对景观凉亭预制、安装工艺进行总结提炼，形成本技术。
1 技术特点
1.1工艺标准化程度高，质量安全易控
装配式混凝土景观凉亭采取分段预制，按照设计图纸逐个构件拼接吊装形成完整的整体，再进行吊装焊接封口，能够简单的构造出景观凉亭丰富的轮廓曲线，完成复杂多变的景观造型。采用分段预制构配件后拼装施工技术，解决了施工现场钢筋、模板及模板支架的制安，减少了安全隐患、施工误差，且工程质量更有保障。
1.2施工快捷，缩短工期
分段预制构配件后拼装施工技术，各构配件均可以在混凝土预制厂进行，模板可多次使用，施工速度快，大大缩短建设工期，提高建设效率。
1.3 绿色环保，经济社会效益明显
分段预制构配件后拼装施工技术，节约建筑材料达20%，模板可多次使用，减少现场施工产生的污染问题，有利环境保护，是一种经济效益明显的绿色施工技术。同时景观凉亭采用装配式混凝土构件，耐久性良好，避免木结构、钢结构等后期受环境影响出现的开裂、腐蚀、锈蚀等缺陷问题，具有较高的推广价值。
2 施工工艺流程及操作要点
2.1装配式混凝土结构凉亭组成图
.png)

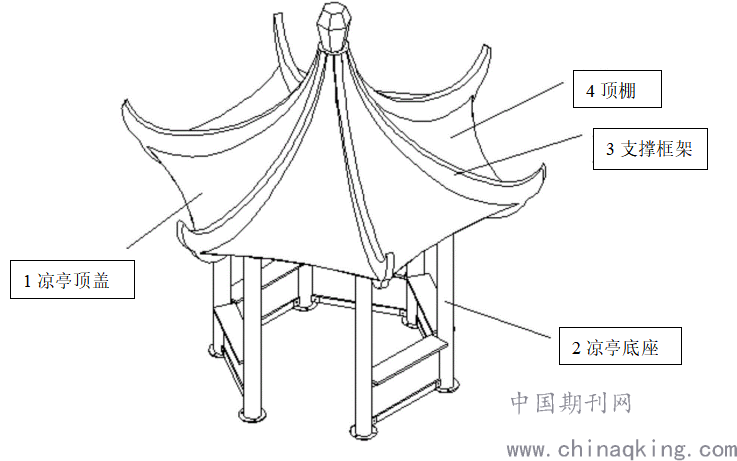

图1装配式混凝土结构凉亭组成图
2.2 施工工艺流程
施工准备→基础施工→构件预制→构件运输→构件拼接就位→矫正固定→装饰装修→清扫及验收。
2.3操作要点
2.3.1 施工准备
（1）深化设计无误并经设计同意。
（2）预制凉亭构件进场验收，符合图纸要求。
（3）安装所需工具设备准备齐全并安全可靠。
（4）根据工程特点和相关规定，进行施工复核及验算、编制专项施工方案，并对作业人员进行安全技术交底。
（5）现场运输道路和存放堆场应平整坚实，并有排水措施。
（6）运输车辆进入施工现场的道路，应满足预制构件的运输要求。
2.3.2 基础施工
（1）素土夯实
? 基础开挖时，机械开挖应预留30cm的余土采用人工挖掘。当挖土达到设计标高后，可用打夯机进行素土夯实，达到设计要求的压实度。
（2）碎石回填
撒布50mm厚碎石，人工回填平整，在铺筑碎石前，应将周边的浮土、杂物全部清除，并洒水湿润，摊铺碎石时无明显离析现象，或采用细集料作嵌缝处理。经过平整和整修后，人工压实，达到要求的密实度。
（3）素混凝土垫层
浇筑10cm后C15混凝土垫层，浇筑完毕后，应在12h内加以覆盖和浇水，浇水次数应能保持混凝土有足够的润湿状态。
2.3.3构件预制
根据景观凉亭柱体结构表面造型及截面尺寸，加工制作预制模板；预制模板可按照造型采用铝模、钢模等刚度较大是定型化模板，以利于反复周转。预制模板制作须与深化图纸相对应，模板是保证景观凉亭各构配件尺寸、各类预留预埋位置和表观质量的关键所在。模板制作完成后应进行细致全面的检查，并进行试拼装。之后绑扎钢筋，建筑混凝土，养护等待强度达到设计强度的75%即可运输。
2.3.4构件运输
（1）设计并制作运输架：根据构件的重量和外形尺寸进行设计制作，且尽量考虑运输架的通用性。 （2）验算构件强度：对钢筋混凝土顶棚和钢筋混凝土柱子等构件，根据运输方案所确定的条件，验算构件在最不利截面处的抗裂度，避免在运输中出现裂缝。如有出现裂缝的可能，应进行加固处理。 （3）清查构件：清查构件的型号、质量和数量，有无加盖合格印和出厂合格证书等。 （4）察看运输路线：组织有司机参加的有关人员察看道路情况，沿途上空有无障碍物，公路桥的允许负荷量，通过的涵洞净空尺寸等。如不能满足车辆顺利通行，应及时采取措施。
2.3.5构件拼接就位
景观凉亭预制构件安装按照先柱后顶的顺序进行吊装，其吊装施工工艺顺序如下：
（1）吊装施工准备→构配件吊装定位→构配件的校正→端口焊接固定→混凝土浇筑封口→混凝土养护。
（2）在复测合格的基础上进行景观凉亭预制构配件的吊装。吊装前首先用单支吊装带将柱子捆绑好，绑扎处应设加软垫。吊点位置选择在距柱端1/3 柱长的位置。通过旋转法将柱体吊起，将柱体构配件吊起送至安装位置。预制构件采用吊车安装就位，起重设备、吊具和吊索经验算构件重量后选择确定。安装过程中，可采用激光水平仪跟踪测量校核柱体安装的垂直度。
（3）将构配件卸车到各柱附近，用汽车吊送到柱安装位置；只有当柱所有钢筋焊接牢固后，方可松钩，依次吊装其它构配件。构配件的绑扎吊点尤为重要，在弧形构配件过长可采取钢扁担，如弧形构配件长度超过10m左右，用三角形挂板把吊装带间距放大，来增大吊装带夹角符合吊装要求。
2.3.6矫正固定
（1）在柱体可视面上事先画出中心线，然后在两个相互垂直的方向用经纬仪对柱子的垂直度进行调整。
（2）通过测量柱子内侧距建筑物上弹好的控制线的距离来控制柱子的垂直度。
（3）柱子的标高、轴线和垂直度偏差的调整是相互联系、兼顾的，待偏差允许范围内才算完成校正工作。
2.3.7装饰装修
装配式装修工程应根据原设计图纸由具有相应设计资质的单位进行深化，明确相关材料、施工质量验收标准。
2.3.8清扫及验收
景观凉亭各构配件吊装拼接完成后，在自检合格的基础上组织相关单位进行验收；验收完成后在外装饰施工前需做好成品保护措施；可在凉亭四周设置警示带、对柱体线条采取保护措施等，并对建设现场进行清扫。
3 质量控制
3.1关键部位、关键工序的质量要求
（1）素土夯实，对土质不好的部分进行部分换土处理。
（2）模具的长度、宽度、对角线尺寸、侧向弯曲、组装缝隙尺寸是否符合要求。
（3）混凝土厚度校验，构件厚度偏差控制在±3mm左右。
3.2质量控制措施、方法
（1）装饰装修工程、安装工程、分包严格总包管理，要求管理人员和特种工种人员均必须持证上岗，严禁无证上岗。
（2）材料除符合规范要求外，要有出厂合格证,应用登记证，做到先检验后使用，严禁不合格材料进场。
（3）建立工序控制标准和技术复核制度。
（4）工程档案资料与工程同步。
4 安全保证措施
4.1安全控制措施
（1）严格遵守国家有关安全的法律法规、标准、技术规程和地方有关安全的规定。
（2）机械操作及临电线路敷设必须由专业人员进行。
（3）操作人员必须戴安全帽和配备劳动保护用品。
4.2安全预警事项
（1）在吊装范围内设立安全警示标志，并有专职安全管理人员旁站监督实施。
（2）安装区域设置临时围栏、警示标志，临时拆除安全设施时也一定要取得安全负责人的许可，离开操作场所时需要对安全设施进行复位。
（3）操作结束时收拾现场、整理整顿，特别在结束后对工具进行清点。
（4）设置安全带的临时挂点。
5 环境保护措施
5.1环保和绿色施工控制措施
（1）施工现场必须建立环境保护、环境卫生管理和检查制度，并应做好检查记录。
（2）对施工现场作业人员的教育培训、考核环境保护、环境卫生等有关法律、法规的内容。
5.2环保监测事项
（1）对噪声较大的机械监测噪音标准，需夜间施工时办理夜间施工许可证明。
（2）对施工和生活中的污水和废水，进行水质监测，经检验符合环保标准后才能排放。
6 结语
与普通木结构或现浇混凝土构配件相比，装配式混凝土预制构件具有耐久性好，防腐蚀、防开裂；结构安全可靠，特别是其受力各部位相对均匀；此外施工完成后后期管理养护成本较低，经济效益、社会效益显著。
参考文献：
［1］住房和城乡建设部.装配式混凝土结构技术规程JGJ1-2014［S］.北京.中国建筑工业出版社.2014.
［2］住房和城乡建设部.建筑业10项新技术（2017版）应用指南［M］.北京.中国建筑工业出版社.2018.
［3］住房和城乡建设部.建筑施工安全检查标准JGJ59-2011［S］.北京.中国建筑工业出版社.2012.
