王永红1，陈宣林2，时峰2，张宇雄2，张海东2
1.南方电网超高压输电公司曲靖局，云南 曲靖 655000 2.云南电网有限责任公司曲靖供电局，云南 曲靖 655000
摘要：本文提出了一种新型简易快速装拆接地线夹，可适用50mm2-500mm2的钢芯铝绞线及10kV的接地环。该装置操作简单，可在10秒内完成装拆，减少了作业时间。设计的伸缩式操作杆可实现与线夹的快速脱离，装设一基杆塔接地线，可节省2组操作杆，节省了维护成本，且有效的解决了绝缘操作杆长期暴露在野外的问题，同时，线夹重量只有250g，降低了作业人员的劳动强度。
关键词: 简易快速线夹；伸缩式可拆除操作杆; 装设接地线
保证电力线路工作安全，防止人身触电的三大技术措施为停电、验电、装设接地线，这些措施也是设备和电气作业人员生命安全的基本保障。因此，保证可靠接地是保证停电作业人员安全的关键。对电力线路进行可靠接地通常使用接地线夹，现有的接地线夹种类繁多，形式多样。舌型压紧式线夹、鸭嘴式扁平线夹由于使用过程中存在容易脱落的问题已基本淘汰，相比而言，螺栓紧固式接地线夹固定在导线上后不易脱落，可靠性高，是目前使用最广泛的一种接地线夹。但在装设接地线过程中，操作人员通过转动与接地线夹连接的绝缘操作杆来压紧或松开线夹活动夹板来实现接地线夹与导线的固定，装、拆过程费时费力，工效不高，且接地线装好后操作杆不能取下，一基杆塔装设三相接地线就需要用3组操作杆才能完成，绝缘操作杆长期暴露在野外，经受风吹日晒，其绝缘性能会下降得很快，从而留下安全生产隐患，同时也会增加维护成本。除此之外，220kV及以上电压等级，导线与接地体的距离都较远，特别是500kV输电线路，导线与杆塔的距离都在5m以上，用现在的操作杆安装线夹，就存在携带、安装困难等不便因素（如在500kV输电线路上安装接地线夹），完成一次拆装要用到5m以上的操作杆3组，塔上装设人员仅携带装设用具就难以单人完成，因而需要用到传递绳传递，作业人员至少需要4人、其中监护1人，地面配合传递工具2人，装设接地线1人。要把500kV三相接地线装好，一般都要2个多小时的时间，作业时间较长，劳动强度大。为了降低作业人员劳动强度和安全风险，有必要研制一种新型操作杆，配合简易快速装拆接地线夹使用，安装后操作杆可拆除，实现装设三相接地线，只需1组操作杆，达到能提高停电检修工作效率的目的。
1 简易快速装拆接地线夹的研制

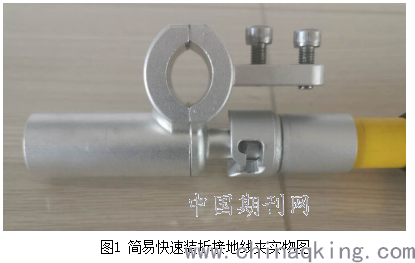

为了解决传统接地线夹因操作不便导致的作业时间长，劳动强度大等问题，我们设计了一种新型的简易快速接地线夹，可以实现线夹的快速装、拆，且当完成线夹装、拆后，操作杆可取下，大大提高了作业人员的作业效率。该简易快速接地线夹实物如图1所示。
.png)
（1）简易快速装拆接地线夹的设计原理

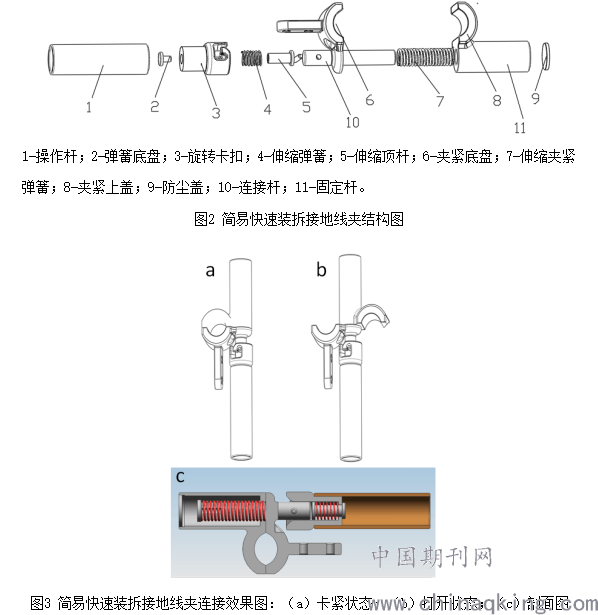

图2所示为简易快速装拆接地线夹结构图，操作杆1与固定杆11均内设有连通孔，二者通过连接杆10连接。伸缩顶杆5上套有伸缩弹簧4，通过弹簧底盘2套接在旋转卡扣3的内部，整体通过卡紧销与连接杆10相连接。连接杆10的另一端连接在固定杆11内，伸缩夹紧弹簧7通过防尘盖9的固定稳固套接在连接杆10上，且设在固定杆11的内部，伸缩夹紧弹簧7通过防尘盖9的固定稳固套接在连接杆10上。连接杆10上设有夹紧底盘6，固定杆11上设有夹紧上盖8，连接完毕时，夹紧底盘6与夹紧上盖8对接形成对导线的固定。整套装置连接完成后如图3所示，a为装置卡紧时的状态，夹紧底盘6与夹紧上盖8共同作用可实现对导线的固定；b为打开状态，该状态主要针对装、拆操作过程；c为装置的剖面图，可以更直观的体现装置的整体结构。
.png)
（2）简易快速装拆接地线夹使用方法

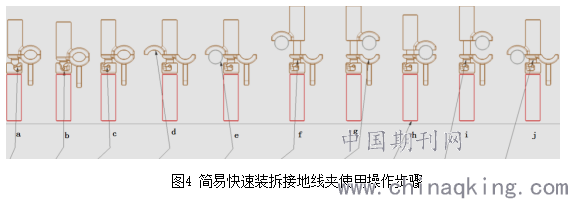

简易快速装拆接地线夹的操作步骤如图4所示，a插入操作杆—b操作杆向上用力—c操作杆向右转45度—d夹紧上盖旋转180度—e夹紧上盖勾入导线—f操作杆往下拉出导线的大小—g旋转夹紧底盘180度对准夹紧上盖—h轻放操作杆至导线夹紧—i操作杆往下拉至导线能脱出—j旋转夹紧底盘180脱出导线。步骤a-c完成操作杆部分与线夹部分结合，伸缩弹簧与旋转卡扣共同作用，这种伸缩式操作杆可以反复使用；步骤d-h完成线夹的安装过程，伸缩夹紧弹簧提供的夹紧底盘向下的位移量，大于导线线径，而夹紧底盘可旋转的特点，为不同角度的线夹安装提供了便利；步骤i-j完成线夹的拆卸过程，其为安装过程的逆过程。
.png)
（3）简易快速装拆接地线夹的应用情况
研制的简易快速装拆接地线夹，由云南电网公司大理供电局和保山供电局2家单位作为2019年职工技术创新项目推广应用，经现场使用，简易快速装拆接地线夹与现在使用的螺旋式接地线夹相比较，简易快速装拆接地线夹具有携带方便、装拆快捷、操作简单等优点，每次安装可减少约1/3的作业时间，明显降低了作业人员的劳动强度，提高了工作效率。
3 结论
简易快速装拆接地线夹的研制与应用，解决了现有接地线夹操作装、拆费时费力，工效不高，接地线装好后操作杆不能取下的技术问难题。简易快速装拆接地线夹经云南省电力科学研究院测试，简易快速装拆接地线夹相较于传统输电线路螺旋式接地线夹接触电阻减小59.2%，简易快速装拆接地线夹与钢芯铝绞线搭接紧密，接触性能良好。作业人员达到安装位置后可在10秒内完成一相装拆工作，减少了作业时间，提高了工作效率；线夹重250g，降低了作业人员的劳动强度；可适用50mm2－500mm2的钢芯铝绞线及10kV的接地环；可将操作杆与接地线夹快速脱离，装设一基杆塔接地线，可节省2组操作杆，节约了购买工具的成本，且有效的解决了绝缘操作杆长期暴露在野外，经受风吹日晒、雨淋的问题。简易快速装拆接地线夹经现场应用改进完善后，一个小小的研究发明，将对电力行业输变电停电检修工作创造出较高的价值。
参考文献：
[1]中国南方电网有限责任公司.电力安全工作规程.Q/CSG 510001-2015.
[2] 张芳, 张华山, 尹权. 新型舌型压紧式接地线夹的研制及应用[J]. 湖南电力, 2017, 037(004):76-78.
[3] 张燕春, 李建军, 穆耀武, et al. 高压智能接地线[J]. 新疆电力技术, 2017(4).
[4] 云电试技[R]. PD 字[2019]第 0171 号.
