装配式建筑结构设计中 BIM 技术的应用研究

发表时间:2021/4/8   来源:《建筑实践》2020年36期   作者:陈永立 赵志华
[导读] 为了保证建筑工程的质量安全以及满足人们日常生活的需要,
        陈永立 赵志华
        天津东南钢结构有限公司 天津 300308
        摘要:为了保证建筑工程的质量安全以及满足人们日常生活的需要,因此建筑公司在工程设计时加入了高科技技术,BIM技术就是其中的一种。由于它独特的优势在建筑工程中也被充分使用。此文章针对BIM技术的优缺点以及在建筑工程中的如何利用做了详细论述,也对此技术在建筑工程中的前景发展做了分析。
        关键词:装配式;建筑结构设计;BIM技术;应用研究
        引言:BIM技术由于它本身的优点被工作人员广泛使用于建筑工程中,它可以提高建筑工程的施工速度,还可以保护环境,节能减排。因此,建筑行业的人员大多都支持此技术。然而,在建筑设计中,工作人员需要对此技术有充分的认识,然而要掌握一定的技术,最终目的是节约资源成本,提高资源的使用率,保证建筑质量。
        1、BIM技术的特点
        总体来说,装配式工程和线路工程有很多相同的地方,跨度十分广,而且和地理有很大的关系,但是对于装配式工程来说,它不但拥有线路工程的优势,而且还有节点工程的优点,工作人员必须多加注意各个标段中的连接之处,充分认识到BIM技术数据化这一特点,然后对标高轴网进行下一步调整,让它与现实工程的数据、走向以及变化相符合。除此之外,如图1,此技术还有可视化这一优点,人们利用这个特点,对建筑工程中复杂的部分重新三维建模,可以对管廊工程设计优化。

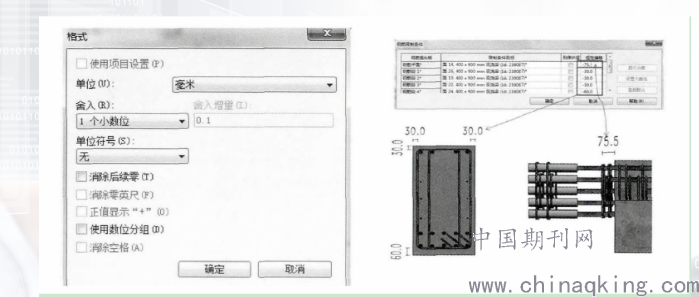

        图1参数化设置
        2.BIM装配式设计的目的
        BIM装配式建筑的意思就是把装配式建筑换到工厂中再进行重新作业,工作人员可以利用计算机对建筑进行再设计以及优化,以保证信息化和工业化能够充分结合,创造一个合理的BIM管理模式。此装配式设计可以让建筑的生产施工过程进行的更加顺利以及信息交流,可以减少成本浪费,保证建筑施工质量。整个装配设计施工的过程是可视化的状态,可以让人们对所有工序进行监控。
        3.BIM技术在装配式高层建筑中的应用方式
        3.1.建筑前期的BIM技术应用
        在建筑工程的设计过程中,BIM技术有很大的用处,能够从建筑整体地理位置、建筑模型以及通风情况进行充分分析,也能对所有方案以及建筑的优势与缺点进行充分分析,最后决定一个合适的方案,这样来,也可以对数据做充分优化。在对场地风环境进行调查分析的过程中,可以先创立数据模型,然后使用流体力学软件对模型进行模型,最终实现对环境的精确分析。在对场地模型做分析时,可以通过防护装置来测算,不断调整建筑物的方向,最终找到建筑物最合理的位置。
        3.2建筑工程构件拆分
        在分析结构模型的过程中,工作人员在拆分构件的时候,需要重视计算的步骤,这些不可以忽视。在拆分中,如图2,必须要认真的处理细节,不可以凭借本身的想法随意拆分,否则容易出现数据丢失。在一系列工作中,所有的工作人员都必须对自己的岗位负责,加强自身专业技能,对构件拆分认真负责。相关工作人员在拆分构件的时候需要对过程有充分的认识,做事要十分细心,防止有漏洞。

        图2碰撞修改前的梁柱节点
        3.3减少降低装配式建筑的设计过程中的误差
        由于结构设计的过程十分的复杂,施工过程中常常会出现墙、管排列的问题,(如图2)过去结构设计使用的图纸,通常都是二维图纸,这种图纸的弊端是很难找出里面的问题。但是在实际施工的过程中,问题就很容易显露出来。当设计结构碰撞的问题产生之后,建设公司必须改变施工方案,防止墙体与管道相碰撞,同时,后悔就是使用的材料也会变多,成本也会变大,甚至影响施工速度,导致建筑工程无法按时竣工。设计过程中通过BIM技术可以解决这个问题,当产生了三维模型以后,BIM软件可以对其检测、分析,总结问题,然后工作人员再对所有问题进行分析讨论,找出设计方案中的问题再做出改善,BIM软件再次进行检测,保证全部问题都能被发现解决。比如,在建筑工程的设计过程中,水管、线以及其他物件容易发生碰撞,这是由于建筑结构中物件种类十分的多,装配构造有很多的模块,无法完全做结构线管之间完全协调,但是BIM软件可以很好的帮助人们检测管道安装位置有没有问题,一旦检测出来有问题,系统就会立即发出警报,工作人员可以通过此软件使结构设计更加安全合理,减少误差。
        3.4节点部分的设计
        工作人员为了保证墙板和底部之间的无缝结合,会把墙板留出来的钢筋与钢筋一起捆绑,最后成为暗梁,然后对底板浇筑,在每一个连接之处用马凳筋进行巩固,中间距离相隔200mm。墙板空隙中预留出来的钢筋一种是单板内纵向钢筋,还有一种是不等长U型连接钢筋,两种钢筋长度分别是400mm和300mm。这些钢筋的位置一般在墙板的两侧,每个方向各三根,也有定位的作用。两种钢筋排列位置必须相互交错,形成四角形的空间,再安装四根纵筋进行巩固。外墙板安放位置需要离底部400mm,在连接的地方需要设计浅沟槽。3.5在协同设计中的使用方法通过公共交流网站,所有行业都能够实现信息共享,彼此之间也可以项目合作,比如电气、暖气的的协同设计。公司为了达到最终目标,会要求团队对所有信息进行整理、分析、创建,保证项目人员可以随时进行浏览,从而分析数据,上传到平台进行信息共享,一旦发现有什么错误,可以立即调整修改。
        4.总结
        因此,BIM新技术在预制装配式高层住宅设计中有非常重要的作用。从上个世纪我国改革开放以来,一直重视建设与经济的发展,不断研究新型建筑技术,这也推动了建设工程的发展。BIM技术在预配装配式建筑工程中的加入,使得工程建设的质量和施工效率也在不断提高,节约了成本,也做到节能减排。同时,现在市场竞争大,为了在市场有一席之地,必须对工程建设结构设计更加严苛,从事此行业的工作的人必须严格审查自己,不断丰富自己的专业知识,提高自己对BIM技术的使用,这样才能保证建筑工程的高质量。
