史彤彤
国网甘肃省电力公司定西供电公司
摘要：三相三线制电能计量的原理为“二瓦计法”，普遍适用于电气一次系统中性点不接地，三相负荷平衡的计量点[1]、[2]。当实际三相负载不平衡，或计量装置故障导致测量负荷不平衡时，电能表可能反向走字[3]。本文以一10kV高压用户为例，分析负荷不平衡时电能表有功反向走字的原因。
关键词：三相三线电能表；性点；有功反向走字；计量装置故障
1 三相三线电能计量原理

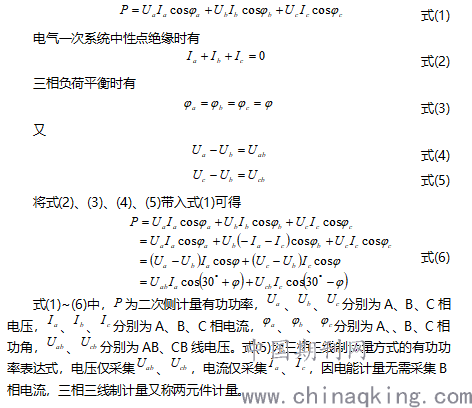

三相电路在全相计量方式(三相四线制计量方式)下，三相有功功率表达式为
.png)

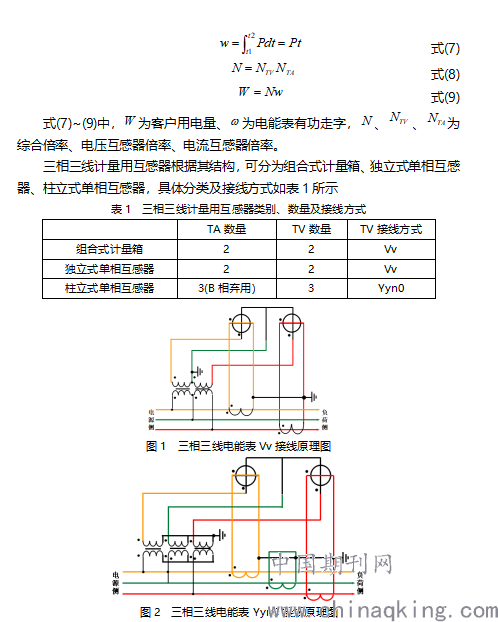

电能表的有功走字为计量装置实测有功功率对时间的积分，客户用电量(线路输电量)为电能表的有功走字乘以综合倍率
.png)
三相三线计量方式一般用于电压等级为35kV、10kV的考核关口或高压用户结算关口，比全相计量方式少电压、电流互感器各一个，有助于降低初始投资成本。
2 计量故障的发现、核查及处理

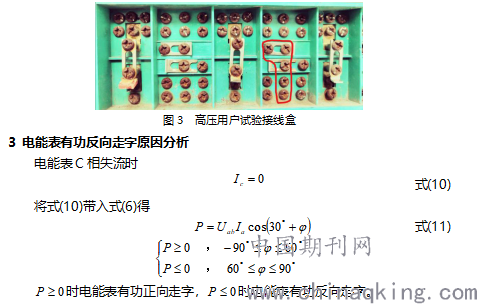

2020年09月下旬，计量人员通过用采系统计量异常在线监测模块，发现供电辖区内某高压用户电能表自09月02日起C相失流，同时有功反向持续走字。该高压用户采用高供高计、三相三线制计量方式，电压互感器为Vv接线。09月29日计量人员现场核查计量装置时(未停电)，发现试验接线盒内部金属部件锈蚀严重，电能表显示C相电流、试验接线盒C相上、下端子所测电流均为0，组合式计量箱有异响。
2020年10月16日，计量人员再次现场核查计量装置(停电)并校验组合式计量箱，发现组合式计量箱C相电流试验角差、比差均合格，试验接线盒C相电流铜柱、连片、螺丝因锈蚀导致接触不良，电流回路开路。更换试验接线盒后电能表C相电流恢复，大小同A相相等，组合式计量箱异响消失，用采系统监测到电能表有功反向停止走字。
.png)
经核查用户负荷，配电室安装有一台无功补偿装置，投入运行但无功补偿效果较差，用电设备大部分为电动机，少部分为厂房照明、生活用电，整体负荷性质为感性。
该用户2020年月平均功率因数、功角如表2所示，用户平均功率因数长期处于较低水平(计费时功率因数按照0.9考核)，月平均功角在51°~70°之间。
.png)
当功角时，A相功率因数(线电压和相电流夹角的余弦值)为负值，二次侧计量有功功率为负值，电能表有功反向走字。
4 结语
计量方式的选择应考虑电气一次系统中性点的接地方式，中性点绝缘的选择三相三线计量，中性点非绝缘的选择三相四线计量，配电设计、运维时尽可能使三相负荷平衡；日常生产过程中应加强用户电气信息的监测及计量装置的各类巡视，及时发现、消除计量隐患及缺陷。
参考文献
[1]宋文军.电能计量装置接线检查与电能表现场检验[M].北京：中国电力出版社，2013.
[2]王海荣，徐阳，常皓.中性点接地方式对电能计量的影响分析[J]电气开关，2018,6:76-87.
[3]宋钰钰，王点睛，李生建，等.正确接线情况下三相三线电能表负电流现象原因分析[J]四川电力技术，2019,42(3):72-84.
