田英超
中铁第五勘察设计院集团有限公司 北京市 102600
摘要：随着经济科技的迅猛发展，大量的高层、特大型建筑和地下建筑以及人口密集的建筑逐渐使用，复杂的、冗长的逃生路线为人员疏散造成巨大的困难，一套完整的、合理的应急照明系统能保障火灾情况下需工作场所的照明状态，有效的减少逃生盲区，准确规划逃生路线，为处在危险中的人群点亮生命的通道。
关键词： 疏散 火灾 应急照明 路线
引言：在对应急照明和疏散指示系统进行设计时，需要根据现行的相关规范，结合建筑的规模性质、功能特点、使用要求等选择正确的控制系统及供电方式，才能达到安全、合理、便捷、经济的重要目的。
一、消防应急照明和疏散指示控制原则
1.控制系统分类和选择
消防应急照明和疏散指示系统的控制方式可分为集中控制型系统和非集中控制型系统。
设置消防控制室的场所应选择集中控制型系统，设置火灾自动报警但未设置消防控制室的场所宜选用集中控制型系统。考虑到消防系统的重要性，在有条件的情况下设置火灾自动报警的建筑尽量选用集中控制型系统增加系统的安全性。其他场所则可以选用非集中控制型系统。
控制系统的设计原则
集中控制系统在火灾情况下能够手动、自动控制系统内所有非持续型灯具点亮。低压灯具在火灾确认后优先使用主电源，待主电源断电后， 自动转入蓄电池电源为灯具供电。 采用集中电源的非低电压型灯具控制集中电源转入蓄电池电源输出，自带蓄电池的非低电压型灯具控制切断主电源。在非火灾情况下非持续性灯具在正常照明断电后点亮，正常照明恢复供电后熄灭。在设计过程中，非火灾状态的持续点亮可根据建筑性质和建筑规模确定，规模大，人员密集的场所适当延长点亮时间，一般取5~20min为宜，最长不超过0.5h。
非集中控制系统在火灾情况下仍需能够手动、自动控制系统灯具的应急启动，确认火灾后的运行状态与集中控制系统相同。在非火灾状态下由主电源供电，非持续型灯具为熄灭状态，标志灯保持点亮。
系统对火灾和非火灾的点亮状态均做了要求，能够在极限条件下保证疏散通道的畅通，极大的降低人员财产损失。
二、消防应急照明和疏散指示配电设计
1.供电方式
应急照明和疏散指示灯具的供电方式分为集中电源供电和灯具自带蓄电池供电两种方式。
（1）集中电源型配电
集中电源供电时，集中设置电源的配电箱设置在消防控制室、配电间内，电源的输出功率不应大于 5kW， 分散设置电源的配电箱可设置在电缆竖井中，集中电源额定输出功率不应大于 1kW。
非集中控制系统中集中设置的集中电源由正常照明供电，分散设置的集中电源由本防火分区正常照明配电箱供电。
集中控制系统中集中设置的集中电源由专用消防回路供电，分散设置的集中电源由本防火分区消防电源供电。但是需要注意的是，在设计过程中有可能遇到分散设置的集中电源所在防火分区无消防电源的情况，笔者认为可在配电间内设置专用消防电源回路至各分散设置的集中电源，保证电源的可靠性。
（2）灯具自带蓄电池型配电
灯具自带蓄电池时，人员密集场所的每个防火分区、封闭楼梯间应设置独立配电箱，封闭楼梯间宜设置独立配电箱，无独立设置条件时，建议采用独立回路供电。非人员密集场所，多个防火分区可共用应急照明配电箱。
非集中控制系统中配电箱由本防火分区正常照明配电箱供电。
集中控制系统中配电箱由专用消防回路或本防火分区消防电源供电。
2.配电回路
（1）配电回路的供电范围
《应急照明和疏散指示系统设计标准》从灯具数量、供电距离、回路功率和电流几个方面对一个供电回路做出规定，对于道路隧道建筑来说一个供电回路不能超过1000米，而对于地铁隧道来说，一个回路的配电范围不能超过区间的一半，除了以上建筑，其他建筑每一回路连接灯具不能超过60只，A型灯具回路电流不大于6A，B型灯具回路电流不大于10A。需要注意的是，在选择回路保护电器时灯具额定功率和要小于回路额定功率80%。
（2）配电回路的接线原则
配电回路应按防火分区设置，防烟楼梯间前室、开敞楼梯间灯具较少可由所在楼层配电回路供电，封闭楼梯间、防烟楼梯间、室外疏散楼梯需要单独配置供电回路。避难层和他连接的下行楼梯应单独设置回路。

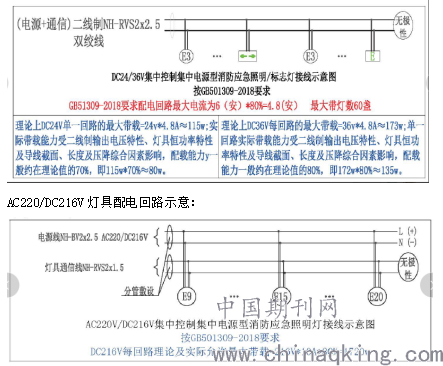

A型和B型灯具配电回路接线示意图如下：
.png)
灯具回路竖向连接时，公共建筑不宜超过8层，考虑到住宅建筑核心筒的特殊性，住宅建筑不宜超过18层。
3.灯具的选择及安装
在选择照明灯具时，首先，要满足建筑的地面水平照度要求，保证通道光源的有效和连续，此外，还要根据建筑性质和装修方案确定灯具的形式和安装的方式，除8米以上高度空间、未设置消防控制室的住宅建筑的疏散走道和楼梯间外大部分建筑均需选择A型灯具。最后，结合普通照明和疏散指示确定灯具壁装还是顶部安装。在选择疏散标志灯时，依据不同场所确定是否安装保持视觉连续的方向灯具，依据楼层高度和安装位置确定标志灯的大小，并应满足不同位置，不同大小的标志灯所需的安装距离。按照以往的设计经验，楼层标志灯和多信息复合标志灯是我们容易遗漏的灯具，需要多做注意。
三、消防应急照明和疏散指示的系统组成
系统由应急照明控制器、配电箱和灯具等组成，形成配电和控制一体化的设计，在选用系统线缆时，地面灯具需采用耐腐蚀橡胶线缆，其他情况下建议全部采用耐火型线缆或耐火光纤以保证持续工作时间下的耐火性能。但是在选用线缆时需要注意，耐火线缆本身已具有不延燃性能，能够满足使用需求，从设计的经济性角度考虑无需再选用阻燃性能。
结束语
消防应急照明是火灾发生时人身和财产救援的指路灯塔，它的重要性不言而喻，而设计上的一个小小疏忽就可能引发严重后果，这就要求设计者以高度的责任感去对待，更需要投入更多的精力和时间深入研究，使其越发完善，发挥出更大的社会价值。
参考文献：
[1] 施荣富 集中控制型消防应急照明疏系统的散设计探讨.建筑电气,2018.04
[2] GB 51309-2018，《消防应急照明和疏散指示系统技术标准》
[3] GB 50016-2014（2018版），《建筑设计防火规范》
[4] GB50034-2013，《建筑照明设计标准》
