许朋波、连春季
国网山东省电力公司临朐县供电公司，262600
摘要：随着城市化发展越来越快，工程施工中越来越多的需要敷设大量的电缆，而传统电缆敷设工具已不能满足目前工程大量需求，本文中描述了国网临朐县供电公司研制的环网柜电缆井电缆敷设专用工具很好的解决了此问题。
关键词：环网柜 电缆井 电缆敷设
一、研制背景：
背景1、在城区智能配网建设过程中，会有大量的电缆敷设工作，电缆敷设均是从环网柜基础井口进入。而目前市场上已有的电缆敷设工具，均是用于大型场所的电缆输送机，根本无法放置，无法完成环网柜电缆井电缆的敷设工作。
背景2、在城区电缆入地施工过程中，进行电缆敷设时，如果电缆进入电缆井与电缆井口直接接触会产生很大阻力，造成电缆外皮磨损以及电缆井口损坏，不符合《电缆敷设施工工艺标准》的要求。之前在施工过程中，施工人员普遍应用DLHC06型电缆处理工具（如图一）。但此装置很容易滑动，且不好控制电缆前进方向，电缆很容易脱离装置，需要有经验的施工人员不断用撬杠纠正电缆方向和装置位置。这样就明显减慢了电缆的敷设速度，也很容易造成电缆和井口的损坏。浪费人力、降低施工质量和效率，带来一定的安全隐患。
.png)
二、项目简介：

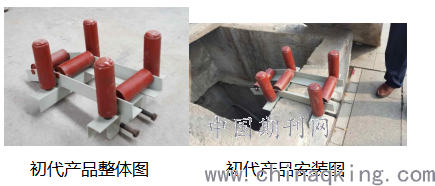

为解决上述问题，临朐公司研制了第一代的环网柜电缆井电缆敷设专用工具，它主要分为支撑架、滚动组合轴轮两部分。支撑架由承力槽、前挡板、后紧固板、紧固螺丝四部分组成。前挡板、后紧固板、紧固螺丝起到固定装置的作用。承力槽作为整个装置的骨架，起到对轴轮等部件的支撑作用。它采用Q235-A的角钢制成，能够承受其他部件及3×400电缆的压力。滚动组合轴轮主要包括竖向滚动组合轴轮和横向滚动组合轴轮。它们由轴、滚轮、轴承、轴用弹簧挡圈、孔用弹簧挡圈五部分组成。横向滚动组合轴轮起到承载电缆，减小摩擦阻力，提高工作效率的作用；纵向滚动组合轴轮起到固定电缆前进方向作用，因此无需施工人员不断纠正电缆前进方向，敷设工作可以连续进行，工作效率大幅提高，劳动力使用减少1-2人，同时提高了施工的安全系数。（如下图）
.png)
他主要具有以下几个创新点：一是支撑架采用斜面设计，弯曲方向与电缆前进方向一致，符合力学原理，减小施工阻力。二是滚动组合轴轮采用轴承设计，大大降低了施工阻力，起到了省时省力的效果。同时，避免了电缆与电缆井口的直接接触，防止电缆外皮的磨损和对电缆井口的损坏，提高了施工质量。 轴轮可随电缆滚动，且能承受3×400电缆的压力。三是竖向滚动组合轴轮能够控制电缆输送方向，无需中途停止作业由施工人员纠正电缆前进方向，使得工作效率提高1倍，同时减少劳动力使用1-2人。四是紧固螺丝起到了固定装置的作用，将装置牢固固定在电缆井口，防止装置移动，保证施工的安全性。
初代产品采用了竖向滚轮和承力托槽设计使电缆不会与电缆井口接触，解决了施工的质量问题。紧固螺丝将工具牢固固定在电缆井口，竖向滚轮控制电缆方向，这样就无需人员在电缆旁进行纠正，解决了施工的安全问题。滚轮设计和装置固定设计，减小了电缆的摩擦阻力，缩短了电缆和装置的纠偏时间，解决了施工的效率问题。但因卡接面太小，仍然存在装置卡接不牢固，卡接点对电缆井口有损伤的问题；装置过重，难于搬运；偶尔出现电缆脱离装置等问题。

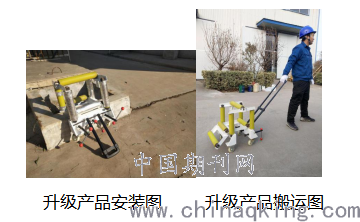

针对上述问题，临朐公司对装置进行了改进升级，升级后的装置主要分为支撑架、滚轮组合、固定装置三部分。 支撑架主要起到支撑作用，保证电缆与电缆井的有效隔离。滚轮组合主要起到控制电缆方向，减小摩擦阻力，提高施工效率的作用。固定装置确保专用工具与电缆井口接触牢固，无需施工人员在一旁调整，保证施工的安全性。（如下图）
.png)
使用时将装置放置在电缆井口，通过绞磨固定装置进行卡紧固定，打开顶部滑轮，将电缆放入装置滚槽后，卡紧顶部滑轮，开始电缆敷设。敷设完成后，打开绞磨固定装置和顶部滑轮，取下电缆敷设装置，通过拉杆和底部滚轮将装置拖离现场。
三、主要创新点：
创新点一：支撑架与电缆井口采用绞磨方式固定，设置左、中、右三个紧固接触点，接触点的顶端焊接有铁盘，增大受力面积，保证施工时在不损伤电缆井口的情况下将该工具牢固固定在电缆井上。
创新点二：支撑架采用斜面设计，弯曲方向与电缆前进方向一致，符合力学原理；底部安装多组滑轮，减小摩擦阻力。
创新点三：该工具的四周和上部设计有多组滑轮，能够有效控制电缆前进方向，防止电缆滑出，无需中途停止作业由施工人员纠正电缆前进方向；顶部滑轮可以打开，方便将电缆放入和取出。
创新点四：该工具安装有折叠拉杆，拉杆可伸缩、可转动，底部安装有万向轮，方便工具的运输和使用。
四、预期效果：
该工具可完成3×400及以下电缆的敷设任务，使用该工具可实现施工效率提高2倍，减少施工人员1-2人，电缆和环网柜基础零损伤，施工人员零误伤。
五、推广应用前景
随着城市化进程的加快，电缆入地工程越来越多，施工中需要敷设大量的电缆，而目前普遍使用的电缆敷设工具在施工效率、施工质量和安全性方面存在诸多问题，该工具很好的解决了以上问题，因此需求量非常大，推广应用前景广阔。
