HGM免拆复合保温模板施工技术关键

发表时间:2021/3/16   来源:《建筑科技》2020年8月下   作者:谢雅晁
[导读] HGM免拆复温模板为一体化技术系统,采用轻质混凝土和 B1 级保温材料加钢筋网片、腹丝在工厂完成预制,在施工现场通过专用连接装置将免拆复合保温模板和混凝土墙紧密连接起来,形成了一体化的免拆复合保温模板。

江西南昌中铁城建集团南昌建设有限公司  谢雅晁   330000

摘要:HGM免拆复温模板为一体化技术系统,采用轻质混凝土和 B1 级保温材料加钢筋网片、腹丝在工厂完成预制,在施工现场通过专用连接装置将免拆复合保温模板和混凝土墙紧密连接起来,形成了一体化的免拆复合保温模板。具有保温性能好、质量高、施工简单、性能可靠、寿命长(保证与建筑同寿命),可装配式施工,节约了工期等优势,达到一体化的技术要求,提高工作效率,缩短工期,节约成本,保证施工质量安全,具有很好的经济收益和良好的市场前景。
关键词:HGM免拆复合保温模板;工艺;施工技术关键
        1引言
        在我国,外墙保温材料主要分为有机保温材料和无机保温材料两大类。其中的有机保温材料以聚苯板,挤塑板,聚氨酯泡沫材料为主,无机保温材料以岩棉,玻璃棉,加气块,泡沫玻璃为主。有机保温材料具有易燃性、烟雾大,毒性很高,使用时易脱落、老化等,且使用寿命较短,多为20-30年,不能同建筑寿命。保温材料在加强本职工作节能保温的同时,安全性质更大地决定了保温材料的开发方向。因此,为了提高安全性,保温与结构一体化非常适用于现代建筑。
        2 工艺概况
        2.1工艺介绍
        免拆复温模板采用轻质混凝土和 B1 级保温材料加钢筋网片、腹丝在工厂完成预制,在施工现场通过专用连接装置将免拆复合保温模板和混凝土墙紧密连接起来,形成了一体化的免拆复合保温模板。

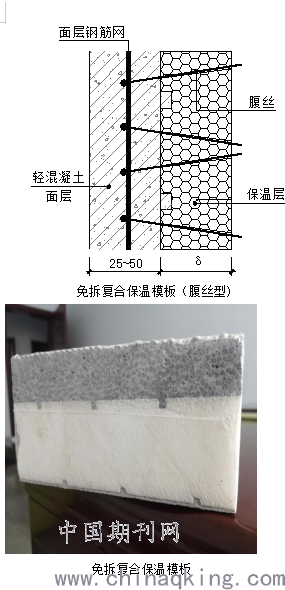

        免拆复合保温模板(腹丝型)


        2.2工艺优点
        (1)外墙保温结构与建筑同寿命。
        (2)HGM免拆复合保温模板是国家二星绿色建材,满足现场和市场要求。
        (3)钢性好、轻便、不易变形;一次支护一层,提高施工进度。
        (4)安拆支护较为简单。
        (5)普通混凝土浇筑,浇筑十分方便。
        (6)创新设置保温过渡层,成功解决后期空鼓等质量问题。
        (7)造价低、质量有保证。
        综合以上分析对比,采用免拆复合保温模板体系综合造价明显降低,保温、模板、质量、防火均能满足标准要求。
        3主要施工方案及部署
        3.1工艺流程
        免拆复合保温模板排板→弹线、裁割→钢筋绑扎、设垫块→立免拆复合保温模板→专用连接件、立内侧模板→立模板主次楞→固定式模板位置→混凝土浇筑→内模板和主次楞拆除→砌筑自保温砖墙体→拼缝和阴阳角处的抗裂处理→抹面沙浆施工→饰面层施工。
        3.2安装操作步骤
        (1)确定整体排板设计方案:在整体施工前,根据整体墙面模板尺寸详细画出需要安装的整体排板方案图,大面积应采用HGM免漆可拆复温保温装饰模板,阴阳门转角下方应尽量采用符合主模板规格的保温模板,一般正常情况下,排板方案要比安装图纸小一点。
        (2)弹线:板材安装前,应先对安装图纸内容进行仔细复核,并正确弹出各层每块板材安装的控制线。
        (3)裁割:厚面层模板应先在生产工厂预制生产;薄片面板用户应在工程施工现场事先用小型切割刀或锯将其切成一个符合要求的非主用规格规板大小,而非主用规格板在施工使用大面墙时,最小面板宽度一般不得不应低于150毫米。小尺寸 HGM免拆复合保温模板,可用于窗口外板和其他面积较小的部位,使用时须加装锚固连接件或特殊连接件,每500 mm 以上的长度必须增加连接件的数量。 HGM免拆复温保温板裁割时,操作者必须进行防护工作。
        (4)安装连接件或专用连接件:厚防护层系统专用连接件采用的金属螺杆或钢管强度不低于 Q345B 级钢,螺杆直径不小于14毫米,钢管的外径不小于18毫米,壁厚不小于2毫米。用电钻在 HGM免拆复合保温模板的预定位置穿孔重新安装,厚防护层专用连接件设计,应符合《建筑施工模板安全技术规范》中关于对拉螺栓的要求,每平方不得少于六个。阴、阳角和门窗的洞口不少于15公分,最小板数不少于2个。连接件和专用连接件最大容许距离请参阅DBJ41/T146-2017技术规程。
        (5)立HGM免拆复合保温模板:依据排板图,先从阴阳角开始安装,按照小面包的大原则进行安装,最小板宽度不能<15厘米,然后用绑扎的钢丝把锚固连接件和钢筋绑定,放好控制线的第一个板和垂直度。
        (6)绑扎钢筋及垫块:钢筋绑扎经验收合格后应在拼缝处放置水泥垫块,对拉螺杆的位置两侧应设置双排垫块。
        (7)立内侧模板:一般采用普通实木胶结复合板等直接在外墙的内侧安装。
        安装对拉螺栓:根据墙面、柱、梁的尺寸,按常规模板施工法,用电钻将HGM免拆复温模板及内侧模块相应的位置打开,插入对拉螺栓,对拉螺栓紧压时应避免用力过大,避免破坏复合保温模块;在矫正模板的过程中不能敲击模块,以免造成复合模块的损坏。
        (9)安装模板主次愣:立外墙、外侧垂直( 60mm×80 mm 或 100mm×100 mm )次楞,在保温模板外用铁钉临时固定木方,间隔不超过15 cm ,并与内模板木方对应,便于同时对拉螺杆受力,最下方的对拉螺杆不超过25 cm ,横向安装。装水平向水平的2根 φ48mm×3 .5毫米钢架作为主楞,使用。有特定使用要求的偏远地区等也可适当要求加强。固定各个模板时,应注意调节各个模板的固定位置及模板垂直度,以便于满足相关施工工艺规范的规定要求。
        (10)混凝土浇筑:
        a、应在模板上口设保护帽。混凝土坍落度应符合规范要求。
        b、在浇筑混凝土时,要跟踪检查,防止振捣混凝土时模板松动变形,使其及时处理满足要求。
        (11)内模板及主、次楞拆除:
        a、拆除时间和要求必须满足规范要求。
        b、用外侧次楞骨架,在拆除主楞后需进行临时固定,待上层模板安装后全部向上吊式安置,即可整体对上吊安装。
        (12)砌筑自保温砌块:
        外墙自保温外侧砌体施工应按照现行国家建筑相关技术标准进行施工,自外墙保温砖外侧砌体应保持确保与HGM免费装拆外墙复合板自保温板外侧同一方向垂直立面。
        (13)抗裂处理:
        HGM免拆复合保温模板的拼缝、阴阳角和门窗口边(45°斜角)以及自保温砖的交界处,用聚合物沙浆抹平补缝,并铺设热镀锌焊网,加强抗裂处理。
        (14)抹面层应同时在檐口、窗台、雨棚等做出排水坡度,下口处要做出滴水线。
        (15)专用抹面砂浆分层抹压施工:HGM免拆模板与自保温砌体分层抹压,使模板外立面厚实平整,符合国家有关技术规范要求。
        (16)饰面层施工:
        涂料建筑饰面及基层的整体施工工艺应严格满足质量验收规范的相关要求。
        4施工技术关键点
        (1)为保证施工面的平整度,对存储不当造成翘曲的HGM免拆复合保温模板严禁使用。
        (2)需裁割的HGM免拆复合保温模板必须使用切割锯完全切割后方可使用,不得使用手工掰折、踏折、撕扯等非正常裁割手段。
        (3)安装专用连接件必须全部安装到位,螺栓底盘必须紧固到紧贴HGM免拆复合保温模板的砂浆层外侧面,不得出现锚固件底盘悬空的状况。
        (4)板缝:HGM免拆复合保温模板大面积时不可预先钉装连接,必须在立模板后必须先进行板缝密实度调整,再定位开对拉螺栓孔洞。
        (5)如果出现涨模的情况,应当凿除膨胀部位的混凝土,然后将复合材料保温板粘贴到相应部位,固定牢固,使其满足保温要求。
        (6)各项施工质量安全控制标准要求及验收标准须严格满足各项质量验收规范及相关技术标准。
        (7)大风(5级以上)和雨雪天气不得进行施工。
        (8)完工后做好成品保护。施工时所产生的墙面缺陷应按照规范要求及时处理到位,保证墙体的热工性能。
        (9)板缝宽度不宜超过2mm,否则应采用填缝剂、密封条等专用材料密封。
        5 结束语
        HGM免拆复合保温模板施工技术与传统保温施工工艺相比,具有保温性能好、质量高、施工简单、性能可靠、寿命长(保证与建筑同寿命),可装配式施工,节约工期等优势。达到一体化的技术要求,提高工作效率,缩短工期,节约成本,保证施工质量安全,具有很好的经济、社会效益和良好市场前景。
