李洋、仇攀、罗高亮、马凌俊、闫海鹏
青海万立建设有限公司 青海西宁 810001
摘要：在架空输电线路工程耐张转角塔基础施工质量控制中，基础预偏处理既是重点，也是难点，特别是超大角度耐张塔，是质量控制的要点。本文以德令哈（托素）～海西Ⅰ、Ⅱ回750千伏线路工程Ⅱ标段为例，并结合设计和施工实践，针对超大角度耐张塔基础预偏处理提出了控制措施，望能帮助相关人士。
关键词：超大角度；基础预偏；顶面抬高；顶面抹斜
引言：在架空输电线路施工中，为保证架线后杆塔不向受力侧倾斜，设计要求对耐张转角塔受压腿基础进行预偏处理，具体包括两方面，一是顶面抬高处理，二是顶面放坡处理。
1.基础预偏处理
对于耐张塔基础预偏处理的基本方法而言，主要包括两点，一是基础顶面抬高处理，二是杆塔基础顶面抹斜处理。所谓基础预偏处理，是指对耐张转角塔受压腿基础顶面高程抬高一定数值（对于该数值，既可以称为预偏值，也可以称为抬高值）；杆塔基础顶面抹斜处理，是将四个塔腿基础抹成一定角度的斜面，促使四个塔腿顶面处于同一斜面，保证后续杆塔能顺利组立，而且在完成杆塔组立后，能向受拉腿侧倾斜。
2.预偏值的确定
耐张转角塔受压腿基础预偏处理是否恰当，与后续杆塔组立和组立后杆塔倾斜值息息相关。特别是超大角度耐张塔（转角大于60°），有着突出的影响。若处理不合理，极可能致使杆塔无法顺利安装或倾斜值不足，形成永久性质量问题。所以基于超大角度耐张塔，研究基础预偏措施是非常重要的，有着较大的意义。
2.1基础预偏设计值
对于超大转角耐张塔受压腿基础预偏设计值的计算，相比于常规的耐张转角塔，有着一定的相似性。通常情况下，在设计文件中，基本上会给出预偏值的计算方法。计算公式往往为：预偏值=基础全根开×预偏率。结合不同的转角度数范围，设计出适当的预偏率。转角度数与预偏率呈正相关，转角度数越大，预偏率越大，算出来的预偏值越大。
2.2预偏值经验调整
预偏值计算所用的预偏率，往往由设计提供，充分体现于基础施工图，但设计通常要求施工企业结合经验进行调整，依据以往经验，设计给出的预偏率往往偏低。在调整预偏值经验时，应全方位考虑以下因素。土质、地下水情况：当地下水位较浅，持力层土质较为松软时，在基础受压后，有着较大的沉降量，结合以往施工经验，在这样的情况下，在设计值基础上，预偏值应额外增加30至50毫米，作为预偏实际值。对于岩石地质的基础，通常可以直接取设计值，或者在设计值的基础上，额外增加15至20毫米。
杆塔主材形式：杆塔的主材型式，直接影响杆塔整体的挠性。在挠性方面，钢管塔是最好的，四角钢或双角钢主材次之，单角钢主材最差。基于此，对于钢管主材或四角钢主材的杆塔基础预偏值，可以直接采用设计值；双角钢和单角钢杆塔基础预偏值，则需在设计值的基础上，额外增加10至20毫米。杆塔回路数量：对于同塔双回路架设的，杆塔受力较大，应适当提高预偏值；单回路杆塔受力较小，可以适当降低预偏值。导线规格与分裂数量：采用大截面导线、导线分裂数量较多时，杆塔受力较大，产生的挠度也较大，在此时，应适当提高基础预偏值。
2.3基础顶面抬高处理
基础顶面的抬高处理，往往局限于受压腿基础（也就是角内侧基础）。在完成杆塔组立后，促使整体向受力反方向倾斜。受压腿基础顶面抬高处理，并不是将基础整体抬高，而是抬高立柱，基础的埋深不改变。在预偏值小于75毫米的情况下，对于受压腿立柱主筋，可以不用加长；当预偏值大于75毫米时，对于受压腿立柱主筋，应考虑加长，加长值和预偏值相等。
3.基础顶面抹斜处理

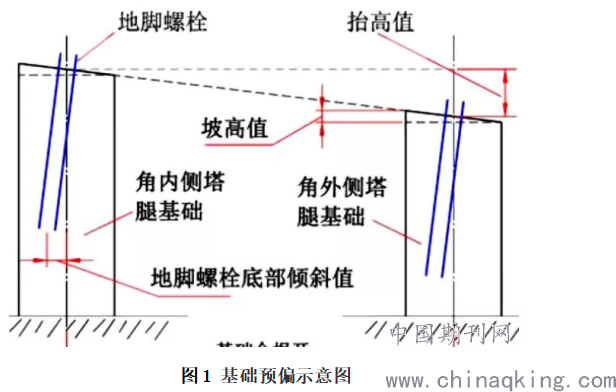

基础顶面抹斜处理，对于四个塔腿基础来讲，都需要进行。受压腿基础顶面抬高后，四个腿的基础顶面不处于同一平面（如图1所示），会影响后续杆塔组立，转角度数越大，影响就越大。对于小角度耐张塔，由于预偏值并不大，对后续杆塔组立影响不大，通常情况下，倾斜值控制都能符合要求，所以用不着进行顶面抹斜处理，对受压腿基础进行抬高处理就可以；对于超大角度，不但要考虑抬高处理，也要考虑抹斜处理。
.png)
3.1顶面抹斜坡度
顶面抹斜坡度与采用的预偏率是相等的，换句话来讲，就是预偏值除以基础全根开。四个塔腿基础的顶面坡度是一致的，坡面向转角外侧倾斜。坡高等于基础断面边长乘以实际预偏率，一般而言，坡高介于15至30毫米之间。对于实际预偏率而言，是在经验调整后，将实际预偏值除以基础全根开。
3.2地脚螺栓倾斜处理
为保证地脚螺栓与基础顶面垂直，在进行基础浇制时，对于地脚螺栓的安装，需保持一定的倾斜度，但不改变地脚螺栓露出高度。其倾斜值等于地脚螺栓长度乘以实际预偏率，通常介于20至40毫米之间。基础混凝土浇筑时，应采取有效措施，来固定地脚螺栓，保证地脚螺栓倾斜值符合要求、方向正确。基于根开超差，若允许偏差较大，或者偏差介于30至50毫米间，则用不着进行处理。需要注意的是，需以根开为中心，若根开较大，可进行适当放宽处理。若差较大，则需再次浇筑基础，最起码要浇筑立柱部分。
4.预偏处理效果的测量与记录
基础阶段：在完成支模后，应由专业人员对模板高度与立柱主筋顶面高度进行检查，判断是否符合预偏要求。基础拆模完毕，在基础自检和复检时，都要检测预偏值，并体现于基础三级自检及评级记录表中。组塔阶段：在杆塔组立前，对于基础预偏值和方向，都要进行复检，在达到要求后，才能进行杆塔组立。若不满足要求，则结合实际情况，实施补救措施。杆塔组立完毕，要第一时间测量杆塔的倾斜值，对杆塔倾斜方向进行检查，核对其倾斜率与设计值是否相符，同时落实好记录工作。架线阶段：架线工序竣工后，组织人员对全部耐张转角塔的倾斜值和倾斜方向进行复查，保证杆塔不内倾，也就是不向受力侧倾斜，同时做好有关的记录。
5.预偏率取值规律总结
基于不同阶段预偏处理效果，汇总测量结果和记录，通过基础实际预偏、组塔后杆塔倾斜、架线完毕后杆塔倾斜等各个阶段数据比较，分析总结出不同转角度数、不同主材型式、不同地质条件下预偏率取值情况，掌握规律，为后续施工顺利进行，提供有力的参考。具体施工时，应编制更加详细的记录表格，记录内容应包括一系列有关数据，如基础根开、塔高、预偏率、主材型式、地质情况等。
6.注意事项
在四个塔腿基础施工时间间隔较长的情况下，考虑到基础沉降不相同，顶面高程的控制应提前设定一个固定的基准点，而不能以先浇制完成的基础顶面为基准。对于超大角度耐张塔基础，若采用斜柱基础型式，受压腿基础顶面预偏后横线路根开变化较大，应将受压腿基础地面中心沿角平分线向角内侧挪动一定距离，通常情况下，该距离值等于预偏值除以斜柱的斜率。在加工及安装受压腿基础模板时，要考虑预偏处理的影响，适当加长模板。基础抹面安排专人负责，施工班组测工配合，正式施工前，做好技术交底工作。耐张转角塔组立完毕，要紧固全部的连接螺栓，保证紧固率超过95%，防止因螺栓紧固率不合格，导致架线后杆塔向受力方向倾斜，达不到基础预偏的效果。
结论：合理确定受压腿基础预偏值，适当抹斜处理基础顶面，其中包含地脚螺栓的倾斜处理，是超大角度耐张塔受压腿基础预偏处理的基本方法与措施。在实际线路工程中，有效应用该方法和措施，能达到预期的效果，控制与记录不同阶段的过程，基于不同的工况，统计并总结出预偏率取值规律，可为后续工程施工，提供有力的参考。
