方勇 王劲 孔祥伦 陈启升 席昌文 李亮 陆高峰 宋红飞 刘江 黄天飞 陆承虎
贵州电网有限责任公司都匀供电局 贵州都匀 558000
摘要：随着10kV电缆线路及设备持续建设，当电缆线路及设备运行一定年限后，电缆头由于制作工艺、运行环境、外力破坏等众多因素存在内部受潮或污秽、受力不均等情况出现，然而通过红外测温或者定期直流耐压试验的方法均未能发现异常，最终导致电缆绝缘击穿，甚至导致开关箱或对接箱等设备烧毁，为此运维人员对10kV滨蒙线进行外观检查，同时通过使用局部放电检测仪对该设备进行检测并分析及处理，大大降低设备运行风险，进一步提升供电可靠性及客户满意度。
关键词：电缆线路；局部放电检测仪；运行风险；供电可靠性及客户满意度。
1 概述
随着10kV电缆线路及设备持续建设，当电缆线路及设备运行一定年限后，电缆头由于制作工艺、运行环境、外力破坏等众多因素存在内部受潮或污秽、受力不均等情况出现，然而通过红外测温或者定期直流耐压试验的方法均未能发现异常，最终导致电缆绝缘击穿，甚至导致开关箱或对接箱等设备烧毁，为此运维人员在对10kV滨蒙线使用局部放电检测仪进行检测，并做进一步分析及处理。
2 检测目的
根据1.Q/GDW 1168-2013输变电设备状态检修试验规程2.Q/GDW 1168-2013国家电网公司电力安全工作规程。现场应用导则等规范，对都匀市10kV滨蒙线进行巡检检测，查找线路隐患缺陷，为运检部门制定检修与维护计划提供科学依据，对配电线路隐患做到早发现、早预防、早处理的目的。
3 检测依据
1、《配网设备状态检修试验规程》（Q/GDW 643—2011）；
2、《配网设备状态检修导则》（Q/GDW 644—2011）；
3、《配网设备状态评价导则》（Q/GDW 645—2011）；
4 检测范围
10kV滨蒙线
5 设备检查情况

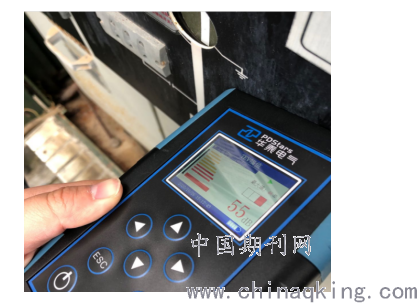

5.1 设备外观检查
.png)
对10kV滨蒙线环宇大厦开关箱进行外观检查，未发现异常情况。

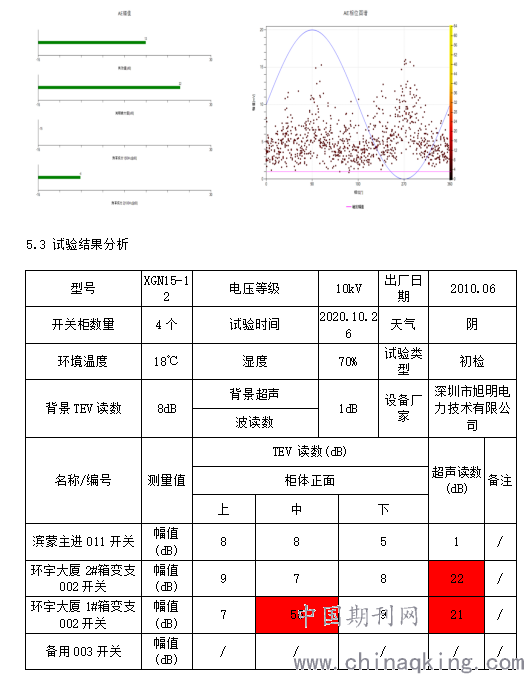

5.2 AE幅值及图谱情况
.png)
结论：检测至环宇大厦1#箱变支002开关柜中部柜体处存在暂态地异常，检测幅值为55dB，数值较背景值偏高；检测至环宇大厦2#箱变支002开关与环宇大厦1#箱变支002开关柜柜缝处存在超声波异常，检测幅值为22dB，数值较背景偏高，幅值模式下50Hz和100Hz相关性明显，其中100Hz相关性明显大于50Hz相关性，且超声波相位模式下，具有明显的相位聚集效应，一个工频周期内表现为两簇，呈明显的双峰状，符合悬浮放电的类型，悬浮放电一般表现为开关柜柜体内导体连接件存在松动或偏离，绝缘支撑松动或偏离，螺栓松动等，建议对开关箱进行停电检查并进行处理[1-2]。
6 处理情况
11月5日，由配电运维班组对10kV滨蒙线环宇大厦开关箱002开关间隔停电检查，发现电缆头存在内部受潮情况，安排作业人员对该间隔电缆头进行重新制作，经试验合格后，投入运行正常。
7 结论
通过对10kV滨蒙线环宇大厦开关箱进行局部放电检测后，发现配电设备及电缆头在运行一定年限后，会存在电缆头内部受潮等现象。为此配电运维人员做好以下措施保障配电设备安全可靠运行，具体如下：1）结合差异化运维工作，定期对开关箱等设备进行局部放电检测，提前发现缺陷进行处理；2）加强电缆头施工工艺培训，提升作业人员技能水平；3）定期邀请电缆头厂商进行电缆头制作工艺讲解；4）做好配电设备及电缆头、附件入网检测。
参考文献：
[1]杨涛，黄军凯，曾华荣，等.GIS局部放电特高频信号特征的研究[J].贵州电力技术，2014，17（05）：6-10.
[2]彭超，雷清泉.局部放电超高频信号特征与传播距离的关系[J].高电压技术，2013，39（02）：348-353.
作者简介：
方勇（1977），男，贵州电网有限责任公司都匀供电局，大学本科，工程师。主要从事电力管理工作。
