（广州地铁集团有限公司运营事业总部 广东广州 510000）
摘要：变电所作为供电系统的核心构成部分，其运行质量直接决定着输电线路的安全情况。要想提高其运行质量，首先要确保电气设备的良好安装，这是供电系统安全稳定运作的基本前提。本文将主要围绕变电所AC 0.4kV 框架断路器（施耐德MT）的拆解安装工艺进行研究。该工艺对此类拆装检修作业起到借鉴和参考作用。
关键词：地铁；变电所；框架断路器
引言
广州地铁十四号线Energin低压开关柜为封闭式户内成套设备。低压开关柜向所有低压用电设备供电，塑壳断路器采用施耐德产品。对AC 0.4kV 框架断路器（施耐德MT）进行拆装研究，可进一步提高AC 0.4kV框架断路器（施耐德MT）故障处理、设备更换效率，提高变电设备维修管理质量水平，保证地铁安全可靠供电。
一、变电所电气设备断路器的分析
断路器是常见的变电所电气设备。作为电力设备的核心构成部分，能控制电气设施的连接与断开，让出现故障的电气设备能第一时间离开电路系统，从而确保电力设备正常运作。对于断路器而言，会由于自身出现故障而造成整个供电系统陷入瘫痪，所以强化其拆装工艺的研究有着重大意义。

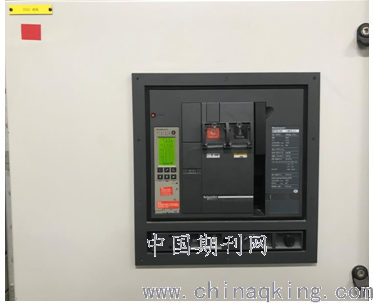

.png)
二、框架断路器（施耐德MT）拆装工序步骤及要求
做好前期准备工作, 包括对检修人员的要求、环境要求、制定检修方案、防护措施等。
检查确认断路器在分位，取出手柄并插入手柄插口，按下位置释放按钮，逆时针旋转手柄将断路器摇至隔离位。拆装断路器前，确保断路器的弹簧储能已释放，防止弹簧机构伤人。用十字批拆除螺丝，拆除0.4kV断路器面板；拔出端子排及松开螺丝，拆除保护模块。
用万用表检查确认分合闸线圈电阻。在辅助端子排MX1（C1/C2）、XF（A1、A2）测量电阻，如测量为开路或者为0Ω时，则需要更换。
更换灭弧栅片，检查动、静触头。各部件外观无烧损、破损等异常；各部件外观清洁干净，本体安装牢固，连接螺栓牢固。动触头、静触头、触指导体表面光滑、平整。灭弧罩更换局部烧损深度≥1/2原截面厚度时，灭弧栅片需正确落入灭弧罩内部凹槽中。
拆除内六角螺栓，更换电动机构。拆除后侧面板，在正面面板拆除电流互感器二次回路插拔端子，更换电流互感器。严禁使用蛮力进行拖拽端子，直接敲击设备。
以上步骤的安装顺序与拆解顺序相反。按照组装要求保证断路器安装操作的正确性；保证断路器螺栓安装的紧固效果，以使断路器安装所处的各个单元与附件始终处于良好的开断状态；安装完用电气或者机械分合断路器，手不能触碰断路器机构。
三、结论
本文详细介绍了断路器拆装的整体工艺流程和重要工序，断路器拆装工作是非常精细的过程, 只有严格执行好工作前、中、后的每项内容, 才能保证检修工作的安全性和断路器检修后的良好性能。
