变压器绕组的故障分析及隐患排查方法探究

发表时间:2020/11/17   来源:《电力设备》2020年第28期   作者:徐杰波
[导读] 摘要:电力变压器作为电网的重要设备,发生故障将严重影响系统稳定运行,变压器绕组故障是最严重的故障,本文对一起变压器绕组短路故障进行检查和分析,判断变压器故障原因,提出相应的处理及排查措施。
       (广州地铁集团有限公司运营事业总部  广东广州  510310)
        摘要:电力变压器作为电网的重要设备,发生故障将严重影响系统稳定运行,变压器绕组故障是最严重的故障,本文对一起变压器绕组短路故障进行检查和分析,判断变压器故障原因,提出相应的处理及排查措施。
        关键字:变压器绕组故障;故障原因;处理措施
        1引言
        变压器是电网中的关键设备之一,起着电压变换和电能传输的作用,是电网安全稳定运行的保障。绕组故障是变压器故障中最严重的一类,它又分为匝间、层间及相间短路,接地和断线故障,故障过程中往往伴随着高能量的电弧放电,危害性极大。变压器绕组故障中,绕组匝间短路故障是最常见的内部短路故障,据统计其比例达到变压器故障的50%--60%。本文针对一起35kV变压器绕组匝间短路故障,通过对变压器故障现场现象,保护动作情况,试验结果的分析,判断出故障原因,提出变压器故障处理及预防技术措施。
        2故障过程及处理
        2.1故障经过
        2019年7月某变电所一台SCB11-630/33型,联结组标号为Dyn11,三相树脂浇注型的干式变压器高压绕组发生短路故障,经检查,33kV侧开关速断保护跳闸,低压侧负荷开关分闸,现场检查故障变压器正上方无渗漏水,高压侧A相绕组中部有大量电弧烧黑痕迹,放电位置未发现小动物及其他金属等异物。变压器故障前负荷情况正常,天气晴朗,环境温度在27℃--35℃之间,湿度在58%--79%,满足变压器正常运行的条件。
        2.2试验测量情况
        变压器发生绕组短路故障后,对其进行了绕组变比、绕组直流电阻和绕组绝缘试验,试验结果如下:
        (1)测试低压侧绕组对地及高压绕组绝缘电阻为2960000MΩ,满足绝缘阻值大于800MΩ的标准;测试高压绕组对地绝缘正常。
        (2)高压绕组直流电阻3档A相直阻无穷大,不满足相间差别平均值小于4%的标准;低压绕组直流电阻不平衡率1.15%,满足相间差别平均值小于4%的标准。
        (3)变比1V/2V, 1u /2u, 1u/ 3u,不满足电额定分接电压比允许偏差±0.5%的标准。
        2.3故障情况分析
        故障变压器上级中压馈线开关设置的保护有速断保护、零序电流保护、过电流保护、过负荷保护,其中速断保护,其原理是当电源侧发生近端故障时,故障电流极大,以最快的速度切除故障,特点为定值大,延时几近为零。

        图1  故障电流流向图
        根据现场下载的报文和事件记录,保护装置录得发生故障时故障电流224A,大于速断保护定值(定值213A,延时0.05s),速断保护动作。根据矢量图事件记录,故障跳闸时,A相电流224A、B相电流20A、C相电流1A,零序电流236A,A相电流达到速断保护跳闸定值(213A),由此可判断A相匝间短路后,故障电流方向为A相流入线圈,电流从地和B相返回,因此A相速断保护跳闸出口。

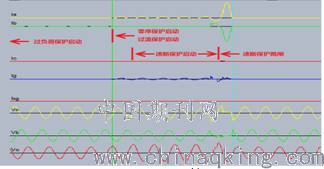

        图2  故障故障录波图
        通过图2可以看出,故障发生初期,A相、B相电流升高,三相电流不平衡,故障发生初期零序电流很小,过负荷保护启动。故障持续一段时间后,A相电流突变,零序电流突然增大,A相、B相电压被拉低,判断此时发生接地短路故障。通过图2故障波形及事件记录分析,过负荷保护、零序保护、过流保护、速断保护均启动,速断保护定值延时最短,速断保护最先出口跳闸,其他保护未出口。速断保护启动后延时0.052s后动作,断路器0.035s后完成分闸命令,切除故障点。
        2.4解体处理情况
        对故障变压器绕组进行解体,检查发现A相高压侧绕组距离中部散热风道内部存在短路烧损现象,A相高压绕组中下部主包第4段靠近铁芯产生严重的放电灼烧痕迹,绝缘严重破损,变压器线圈的A1-A6线段均存在明显移位现象,A4--A5段移位最为严重。

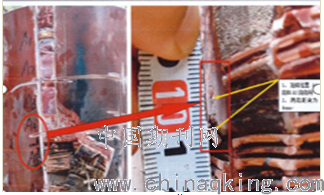

        图3  故障绕组
        3故障结论及原因
        通过故障情况与录波分析,解体检查以及试验结果分析表明,变压器高压线圈采用分段圆筒式结构变,因为A相高压绕组线圈的A1-A6线段存在明显移位现象,使线圈段间绝缘强度降低无法满足设计要求,在强电场的作用下,绕组发生匝间短路故障。导致线圈线段移位的原因可能为绕组制造工艺存在缺陷,在运行中隐患部位场强较大,产生局部放电,长期累积使放电点周围的绝缘弱化,最终导致绝缘击穿。
        4预防及排查措施
        故障分析的目的是避免再次发生类似问题,因此针对本次该类型号变压器绕组匝间短路故障,提出相应的预防及排查措施如下。
        (1)常规的试验项目:变压器绕组变形试验 ;变压器的直流电阻试验;变压器变比试验 ;变压器绝缘试验 。
        (2)强光外观排查,即测量线圈表面段间距,通过线圈线段和段间在线圈表面呈现轮廓不一样,强光照射后呈现出凹凸感判断线段位置,从而大体确定各线段间的距离。采用强光照射线圈外表面,线段和段间呈现出凸凹轮廓,凸起处为线段,凹处为段间,测量现场线圈线段位置后与生产图纸尺寸比对,判断段间距离是否满足生产图纸接收标准。
        (3)涡流探测法,涡流探测是建立在电磁感应原理基础上的一种无损检查方法,将一块导体置于交变磁场中,导体中有感应电流存在,即产生涡流。由于导体形状、尺寸不同会导致涡流变化,即探测线段时反馈回波峰,探测段间时反馈回波谷,从而判定线段间的距离。

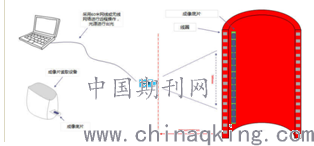

        图4  无损透视检测法
        (4)无损透视检测(X光射线)排查,该方法基于X光射线的穿透性、荧光效应和感光效应,当X光射线透过线圈内部不同组织结构时,存在密度等差异,X线在穿透过程中被吸收的量不同,到达荧屏或胶片上的X线量即有差异。如此,在荧屏或X线片上就形成明暗或黑白对比不同的影像,原理图如图4所示。
        5结束语
        在变压器发生短路故障后,应采直流电阻、绕组变形等试验手段进行综合诊断,判断变压器的绝缘状况是否良好,有无缺陷、缺陷程度及具体部位,然后确定对变压器的处理方案及应采取的预防措施。日常运维过程中,加强变压器的维护,采用强光外观排查法、涡流探测法等对变压器绕组线圈线段位置进行跟踪记录,发现异常及时采取有效措施整治避免隐患进一步恶化。
        参考文献
        [1]李秀国.变压器匝间短路故障的分析与处理.山东电力技术,2009;
        [2]王楠,杨洪,刘宝成.35kV变压器匝间短路故障分析.变压器,2013;
        [3]李发海,朱东起.电机学.北京:科学出版社,2007;
        [4]张昕,陈鹏,余平等.变压器绕组匝间短路故障判断方法探析.四川水力发电,2014.
